УНЧ + БП от радиолы Ригонда 102

[Igls]

Добрый день, коллеги.
А нет ли у кого в заначке УНЧ + БП от такого аппарата?
Купил бы в Москве по приемлемой цене.

Юрий

[Вассилич]

Их было (унч) 3 варианта, какой искомый?

[Сибиряк]

ДВА варианта было. Выход ТВЗ на 4 и 8 Ом.
Не путайте с Ригонда-Моно. Это совсем другой аппарат. Человека интересует ДВУХТАКТНАЯ...

[Вассилич]

Ригонд было три варианта, какой интересуется тс я не знаю
Я их штук 20 разобрал в свое время и попадались 102 с однотактом на 4 динамика

[protol]

Есть блок питания от ВЭФ-Рапсодия. Вроде те же яйца..

[Igls]

Спасибо за подсказки, нужен 8 омный двухтактный. На выходном трансе сверху на картонной катушке что-типа перемычки. Буду дома сфотографирую.

С уважением,
Юрий

[Вассилич]

Я посмотрю остались ли подобные, бп какой то точно есть.

[Wilson74]

от Вэф-Рапсодии трансформатор худоват, вряд-ли потянет пару 6п14п и поэтому на Ригонду 102 не годится.

[Igls]

Я посмотрю остались ли подобные, бп какой то точно есть.

Похоже на №1

[Сибиряк]

Ригонд было три варианта, какой интересуется тс я не знаю
Я их штук 20 разобрал в свое время и попадались 102 с однотактом на 4 динамика

Человека интересует именно РИГОНДА-102. Это именно ДВУХТАКТ. Их было всего ДВЕ версии (ТВЗ на 4 Ом и 8 Ом_

попадались 102 с однотактом

Нет. Такого не было никогда. Тем она и отличается от Ригонда-Моно. Однотакт - это Ригонда-Моно.

[С. Михалыч]

Есть блок питания от ВЭФ-Рапсодия. Вроде те же яйца..

Этот не потянет наверное, здесь однотакт работал на 4гд-4.
Такая радиола была в 70х , пела правда душевно

[Wilson74]

Ригонду-стерео найти почти не реально, а Ригонда-моно хоть и имеет место чтобы вставить вторую плату унч (она идентична Вэф-радио и Вэф-рапсодия) но трансформатор ТС-50 слабоват и будет греться. Ригонда-стерео как и Ригонда-102 потребляют около 70 Ватт и у них помщнее ТС

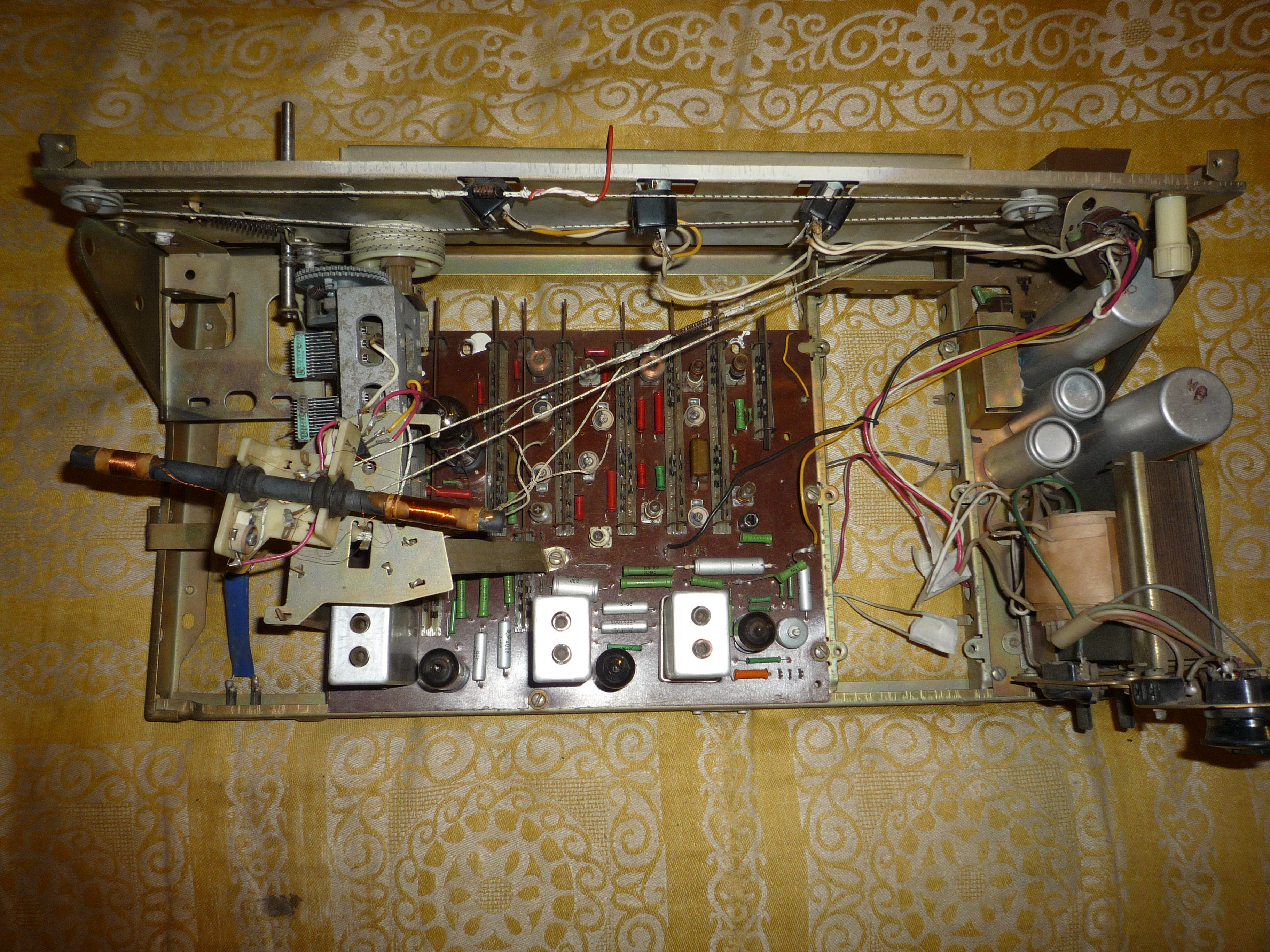

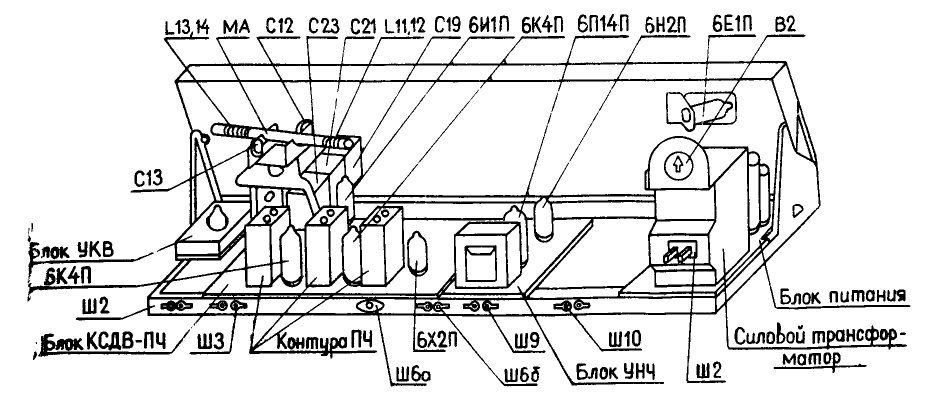

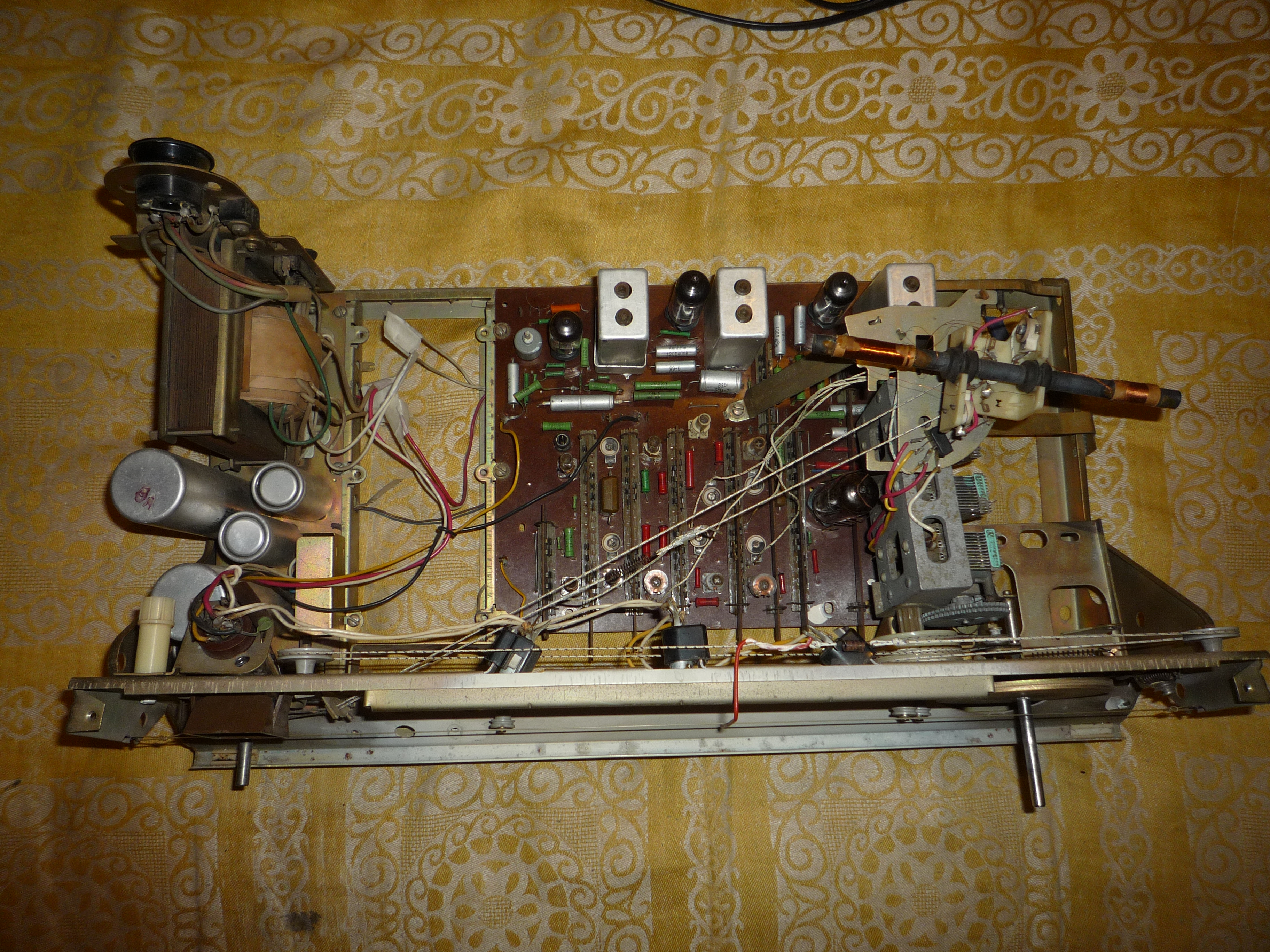

шасси Ригонда-моно

[Сибиряк]

а Ригонда-моно хоть и имеет место чтобы вставить вторую плату унч (она идентична Вэф-радио и Вэф-рапсодия) но трансформатор ТС-50 слабоват и будет греться

Ну раз тема плавно ушла от двухтактной "102" (как просил Топик-стартер)...
и теперь перешла аж до Ригонда-Стерео... то действительно шасси ставили унифицированное, что на моно, что на стерео.

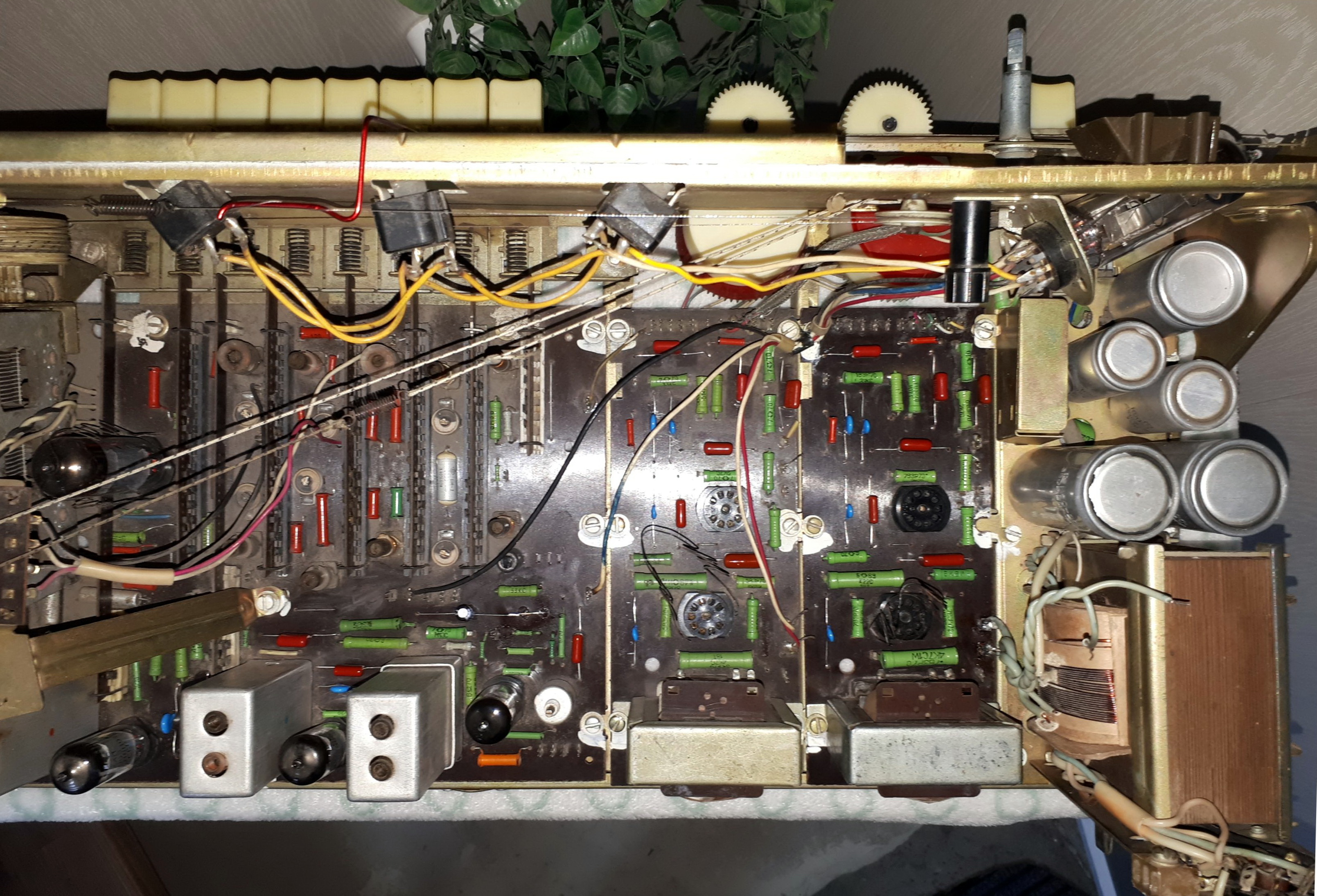

Вот пример как на пустое место установлен ещё один канал. В блоке питания заменён ТС на "от Ригонда-102" (он точно такой-же как у "Ригонда-Стерео).

[Igls]

Коллеги, добрый день! Спасибо за информацию.
Нашёл на просторах интернета за вменяемые деньги плату УМ и БП от Ригонды 102. Но 4х омную.
У меня 8ми омная.

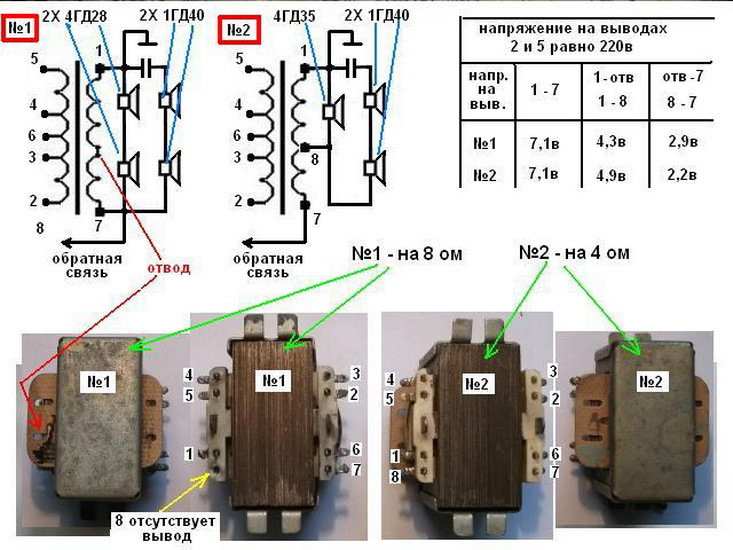

По схеме, выложенной Вассиличем выше, обмоточные данные выходных трансформаторов на 4 и 8 ом одинаковые, разница только в подключении выводов 7 и 8.
Хочу купить и поэкспериментировать.

С уважением,
Юрий

[Вассилич]

Нет. Такого не было никогда.

однако факт, остается фактом, что это было, переделка и брак завода мне неизвестно, давно все было
Юрий бп я нашел, трансов нужных нет. Есть дросселя телевизионные если что...
