Technics EEPROM Кассетной деки Technics RS-AZ6 . AZ7 . 575 . ...

Степной · Вс сен 13, 2026 5:41 pm

Всем привет.
... и так, что-же отвечает в кассетной деки Technics RS-AZ6 . AZ7 . 575 . ... в EEPROM за сильную намотку плёнки ? Где менять цыферки и буковки тамс ?

Адвокат · Вс сен 13, 2026 6:13 pm

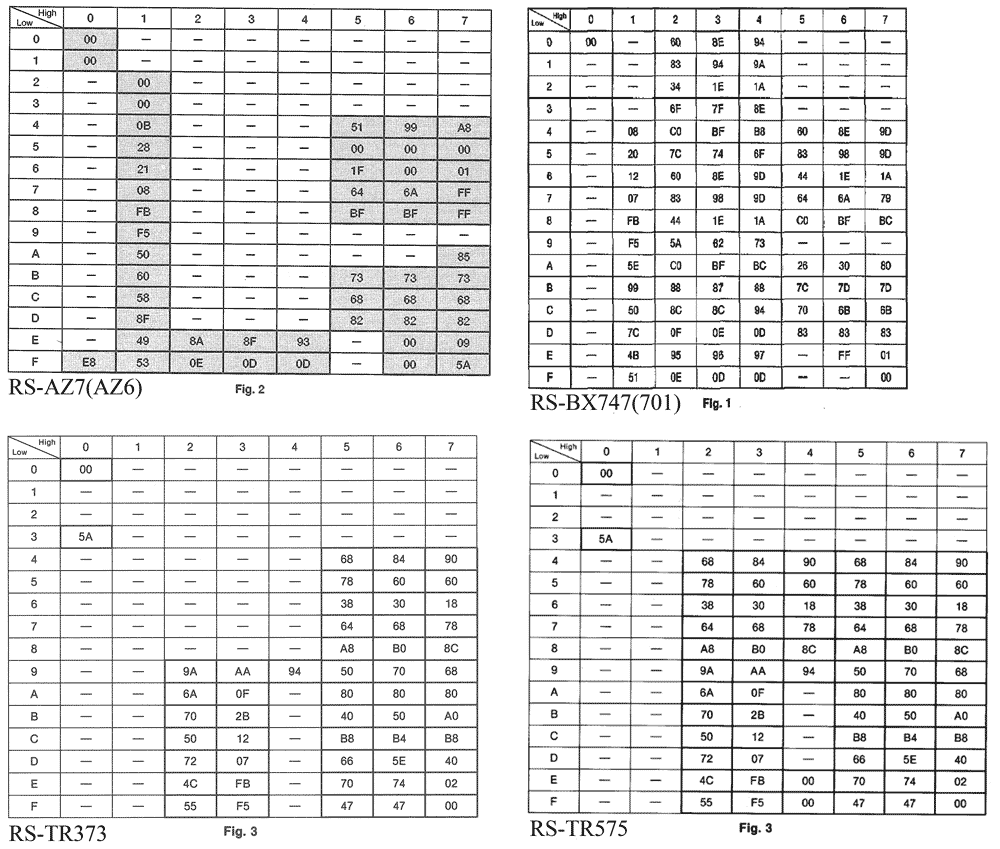

Степной · Вс сен 13, 2026 6:37 pm

Это влияет на скорость перемотки ?

Nogood · Вс сен 13, 2026 8:37 pm

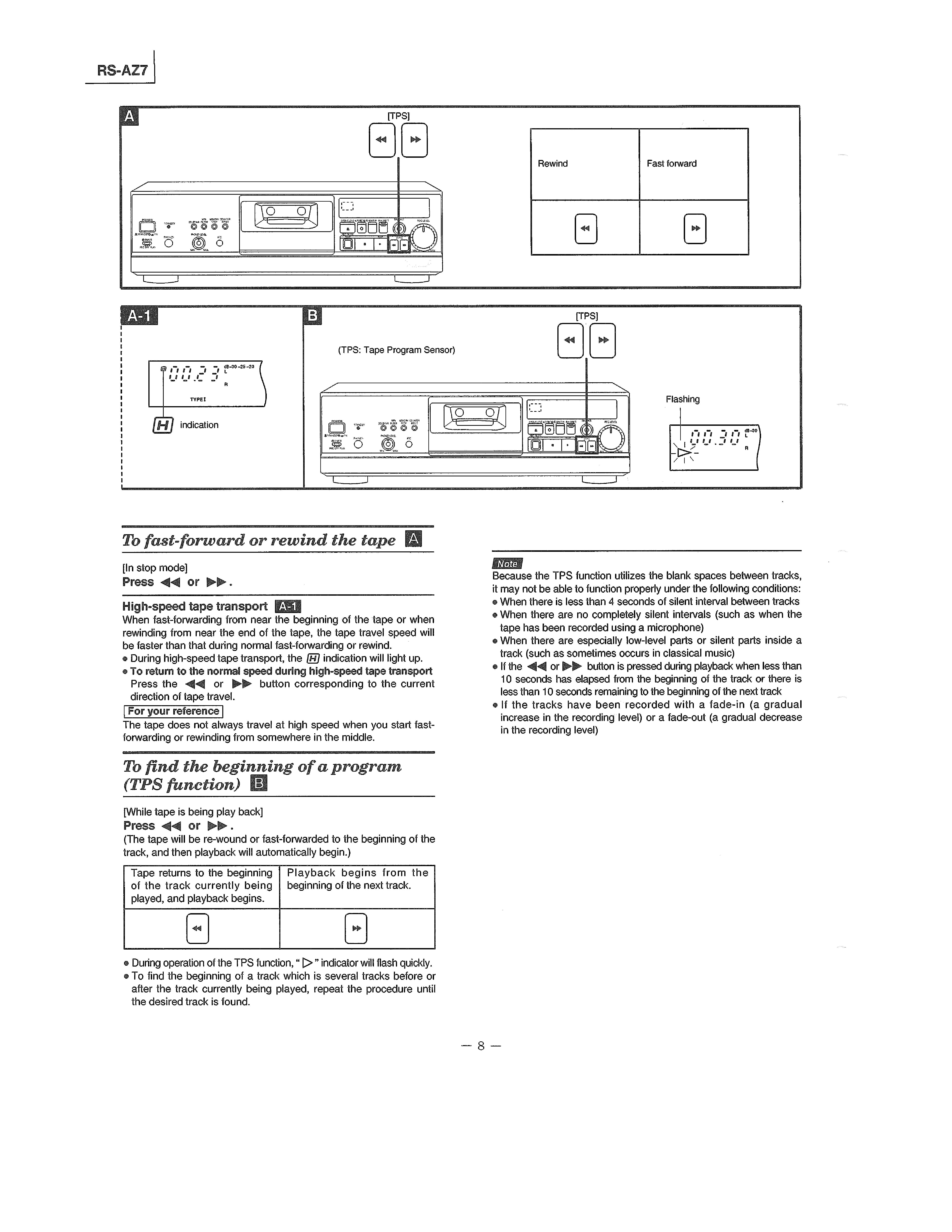

В аппаратах используется переменная скорость перемотки (СМ на AZ7 - стр. 8)

Физически оная не регулируется.

Степной · Вс сен 13, 2026 11:05 pm

ПРИ ВОСПРОИЗВЕДЕНИИ ПРОИСХОДИТ СИЛЬНАЯ НАМОТКИ ПЛЁНКИ НА ПРИЁМНУЮ БАБЫШКУ ВПЛОТЬ ДО ЕЁ ИСКРИВЛЕНИЯ .

Nogood · Пн сен 14, 2026 3:36 am

Степной писал(а): Вс сен 13, 2026 11:05 pm ВПЛОТЬ ДО ЕЁ ИСКРИВЛЕНИЯ

Тогда это усилие подмотки

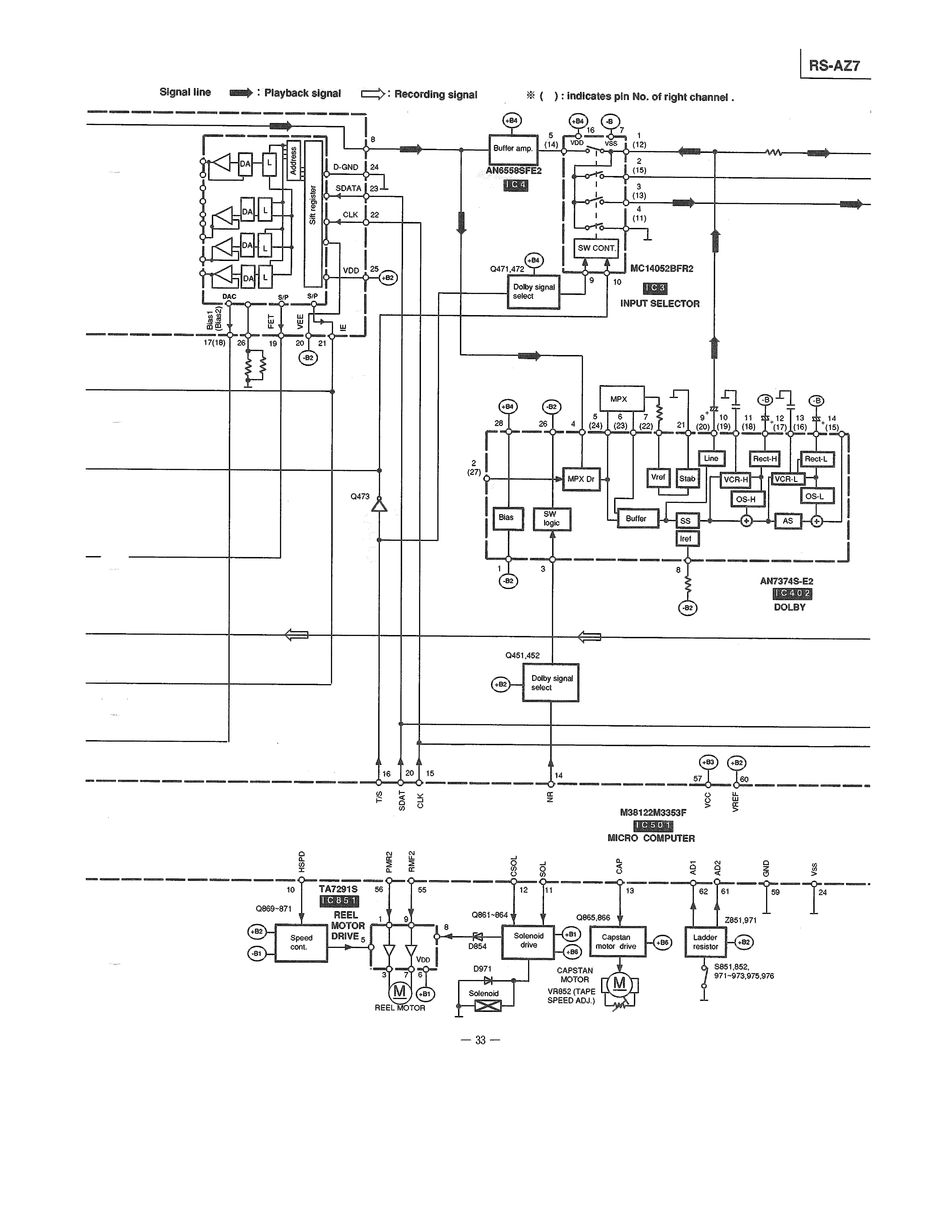

Смотрим СМ стр. 33 там кроме команд от МП еще ключи на Q869-871 и сама ИМС TA 7291S на двигатель подмотки\перемотки так что править "зашивку" возможно и не надо.

ЮРИЙ-JURIJS · Пн сен 14, 2026 1:17 pm

Степной писал(а): Вс сен 13, 2026 5:41 pm ... и так, что-же отвечает в кассетной деки Technics RS-AZ6 . AZ7 . 575 . ... в EEPROM за сильную намотку плёнки ? Где менять цыферки и буковки тамс ?

цифрой -прошивкой eprom задаётся алгоритм работы перемотки, за сильную подмотку в прошивке отвечает АНАЛОГОВЫЙ драйвер и механика ЛПМ, решается чисто аналоговыми методами или подбор опорного стабилитрона в объвязке микросхемы драйвера мотора (снижает напряжение на моторе подмотки при более сильном нагреве микросхемы драйвера) или ограничением подводимого тока в цепи мотора при этом напряжение остаётся прежним с выхода драйвера петля в кассете выбирается быстро. , да неприятно когда при чрезмерно сильной подмотки иза пару прогонов плёнка теряет свой идеально ровный вид .

Степной · Пн сен 14, 2026 5:22 pm

Какой стабилетрон ? Номер подскажите пожжжж...

kaka · Сообщение **kaka** » Пн сен 14, 2026 5:34 pm

Степной писал(а): Вс сен 13, 2026 11:05 pm ПРИ ВОСПРОИЗВЕДЕНИИ ПРОИСХОДИТ СИЛЬНАЯ НАМОТКИ ПЛЁНКИ НА ПРИЁМНУЮ БАБЫШКУ ВПЛОТЬ ДО ЕЁ ИСКРИВЛЕНИЯ .

поставь маленькую лампочку накаливания последовательно с мотором( подмотки-перемотки)..примерно от старого карманного фонарика на 3- 6 вольт..можно в паралель 2 штуки и подбирай подмотку..
я так делаю - нормально...

Nogood · Пн сен 14, 2026 5:50 pm

Степной писал(а): Пн сен 14, 2026 5:22 pmКакой стабилетрон ? Номер подскажите пожжжж...

Я же показал схему - СМ стр. 33

Степной · Пн сен 14, 2026 6:40 pm

kaka писал(а): Пн сен 14, 2026 5:34 pm поставь маленькую лампочку накаливания последовательно с мотором( подмотки-перемотки)..примерно от старого карманного фонарика на 3- 6 вольт..можно в паралель 2 штуки и подбирай подмотку..
я так делаю - нормально...

Это работает и на перемотку ,и открывание лотка.

Степной · Пн сен 14, 2026 6:53 pm

Nogood писал(а): Пн сен 14, 2026 5:50 pm Я же показал схему - СМ стр. 33

D854 на 7ке ,я правильно понимаю ? ,а на 575 какой ?

Nogood · Пн сен 14, 2026 8:44 pm

Степной писал(а): Пн сен 14, 2026 6:53 pm D854 на 7ке ,я правильно понимаю ?

Да ,а на 575 какой ? надо смотреть СМ

Степной · Пн сен 14, 2026 9:12 pm

Посмотрите пожаоуйстА.

Nogood · Пн сен 14, 2026 11:00 pm

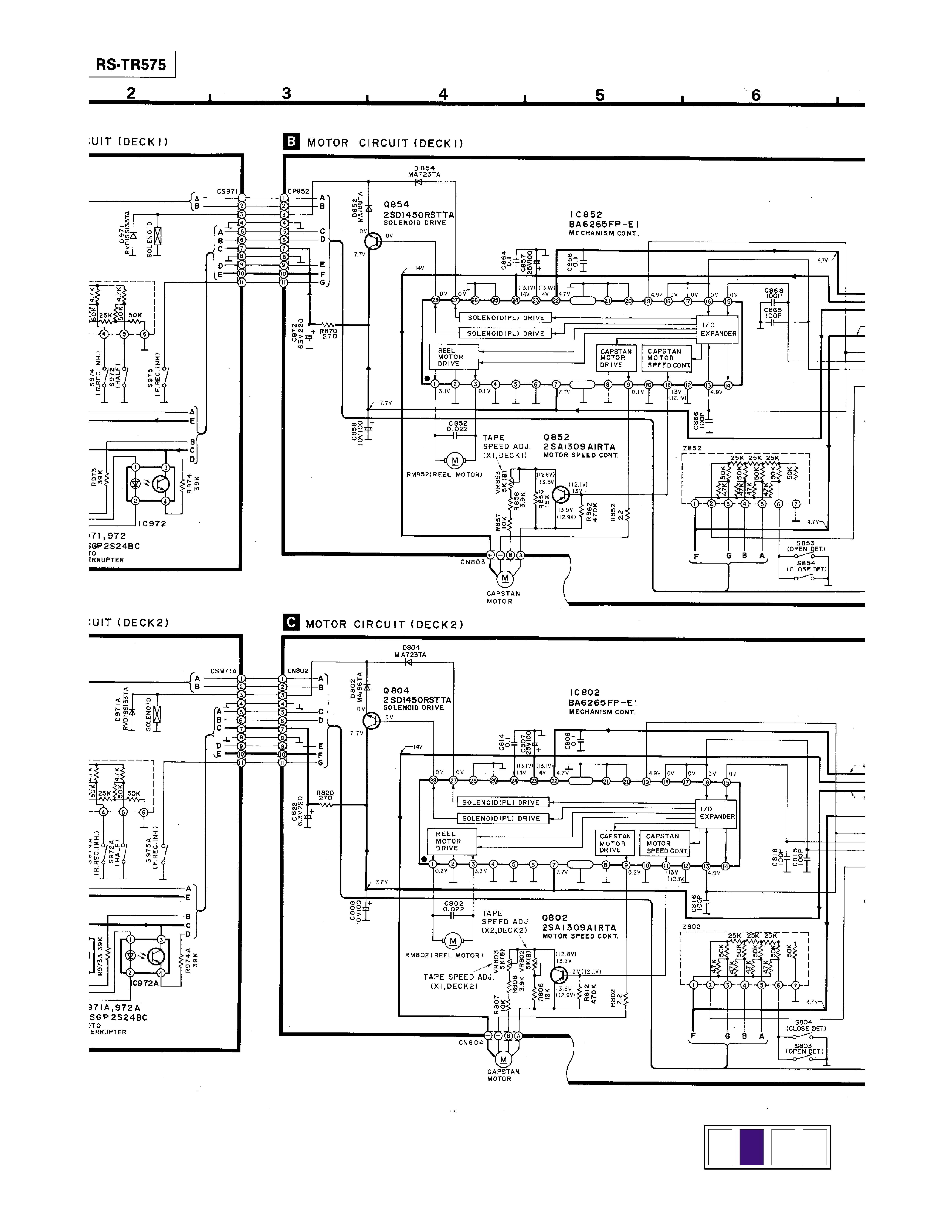

В RS-TR575 вот так

Степной · Вт сен 15, 2026 4:31 am

Но что именно,какой стабилетрон?

Степной · Вт сен 15, 2026 5:01 am

Там вроде диоды одни.

Nogood · Вт сен 15, 2026 6:04 am

Степной писал(а): Вт сен 15, 2026 4:31 amНо что именно,какой стабилетрон?

Нет там стабилитрона - по другому сделано.

ЮРИЙ-JURIJS · Вт сен 15, 2026 9:39 am

Nogood писал(а): Вт сен 15, 2026 6:04 am Нет там стабилитрона - по другому сделано.

у кого эта пластиковая дека , на микросхему драйвера-мотора скачай описание и изучай каким образом происходит управление реверсом мотора подмотки-перемотки, мне чесно говоря лень делить это для неизвестного хорошего или плохого человека неизвестно, сам по себе придумался анекдот приходит зумер из поколения-Z и спрашивает дядя где можно скачать прошивку на сковородку и как её залить чтоб нешкварчала и быстрей нагревалась., про ограничение тока советовал ранее.

Однако · Вт сен 15, 2026 10:51 am

ЮРИЙ-JURIJS писал(а): Вт сен 15, 2026 9:39 am мне чесно говоря лень делить это для неизвестного хорошего или плохого человека

Однако ТС не рассказал почему вдруг дека стала делать так.

Степной писал(а): Вс сен 13, 2026 11:05 pm ПРИ ВОСПРОИЗВЕДЕНИИ ПРОИСХОДИТ СИЛЬНАЯ НАМОТКИ ПЛЁНКИ НА ПРИЁМНУЮ БАБЫШКУ ВПЛОТЬ ДО ЕЁ ИСКРИВЛЕНИЯ

Обычно это происходит при замене фирменного мотора на то что подешевле и доступно.
Так что теперь все быстро бросились помогать с ремонтом.
А какая дека у ТС? 575 или 474....
Значительно проще купить деку от МЦ и снять мотор оттуда.

Степной · Вт сен 15, 2026 7:01 pm

575. Всё родное. Все техи эти болеют этим с начала производства.

lerua · Вт сен 15, 2026 7:12 pm

Никакая это не "болячка". Инженеры Техникса не дурачки ведь были. Посчитали нужным сделать именно такое усилие подмотки - значит были на то основания. И эти аппараты работали в огромном количестве по всему миру десятки лет и работают сейчас. Проблемы возникают при высохших роликах, когда ленту действительно начинает уводить в сторону. Заменяешь ролики (причем часто без разборки аппарата) - и все опять работает как с завода.

Степной · Ср сен 16, 2026 3:10 am

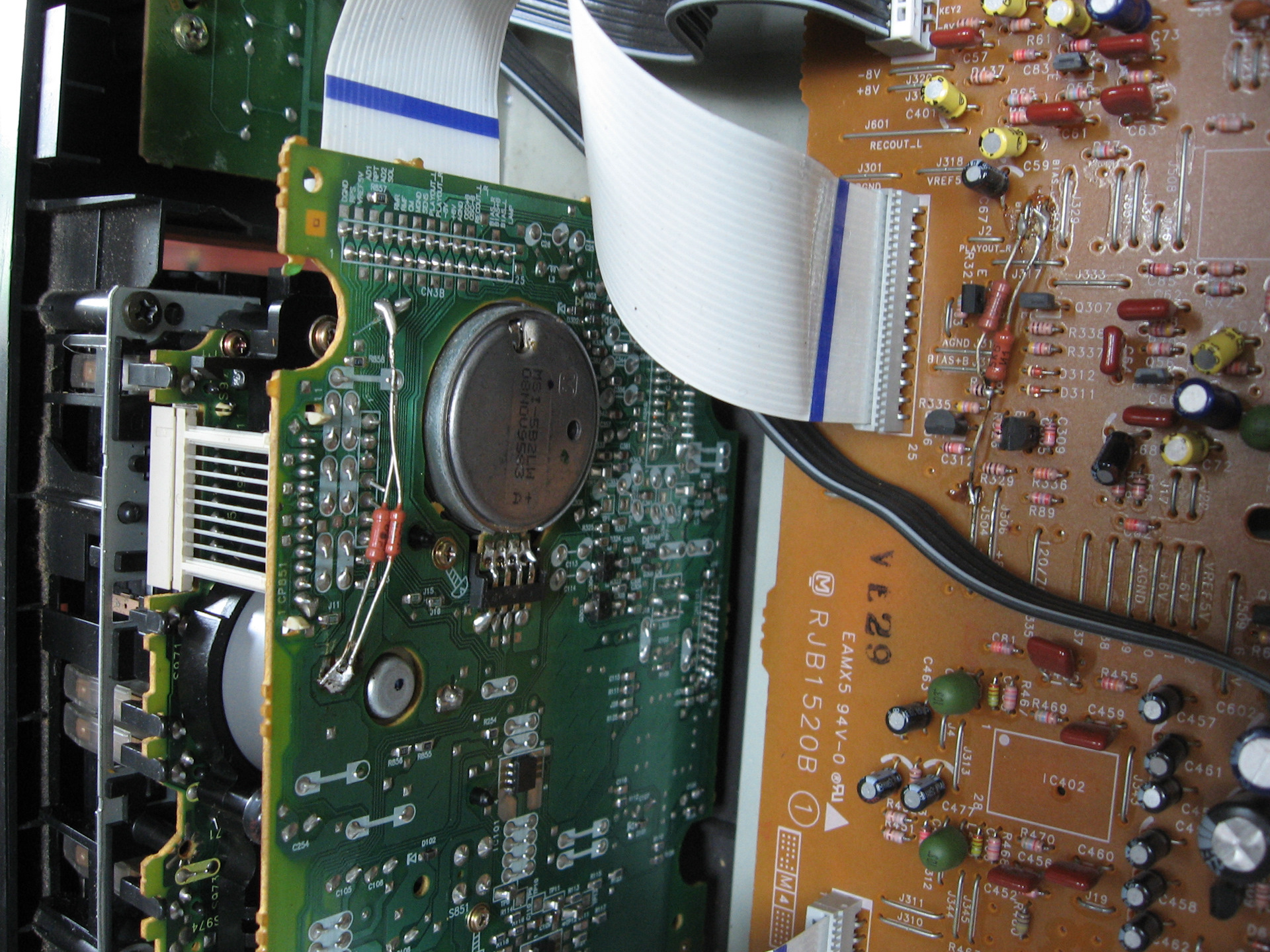

Да,прощитали и перетянули. Подмотка вытягивает и зажовывает тонкие плёнки. На нормальных норм,но укладка очень плотная. Почему тогда на других фирмах подмотка слабее в половину почьти? Не говорю уж про АКАИ. Я понял,что все аппараты 474,575,501,601,6ки и 7ки с таким управьением шырпотребные аппараты, я вставляю две кассеты и робит как фон. На своей менял головы,тогда возможно прикупить родные было. Качества на них не вытянуть тем более с такой кинематикой. Со временем откланяются стойки прижымных роликов,пришлось аккуратно прогревать и выравнивать. Мне вот аппарат в ремонт принесли и решил ещё раз подузнать,вдруг есть другой вариан ослабить. Я ни чего не нашол по регулировке питания подмотки на воспроизведение. Нету в этом аппарате этого,только вставлять сопротивление прследовательно в цепь движка. У меня тож 575тый с конца 90тых,работает без нареканий,только почти сразу был установоен резюк последовательно,тогда ток до этого додумался. Видимо других вариантов нет как я понял. Попробывал замену на днях всё в прошивке иипром,нет по управлению там ни чего. Аппарат по сравнению ток на 2ю группу тянет. Сам красивый и вечером или ночью можно не громко слушать. Есть и 7ка,та по низам ровнее в линейке и вообще по меньше искажений, НО!!! - эта кинематика отстой,ход головок и приточка управляюшего колеса,которое со временем не дотягивает стол. Удачи всем.

ЮРИЙ-JURIJS · Ср сен 16, 2026 1:05 pm

lerua писал(а): Вт сен 15, 2026 7:12 pm Никакая это не "болячка". Инженеры Техникса не дурачки ведь были. Посчитали нужным сделать именно такое усилие подмотки - значит были на то основания.

Да не дурачки ,к япам это не относится, это скорей местное национальное, а делали они это специально чрезмерное усилие для перестраховки когда суют кассеты самого поганого качества где плёнку клинит об стенки кривого корпуса, это не только technics так делали на ЛПМ ,с роликами они стирались и усилие снижалось само, состояние плёнок их видимо мало интересовало , а вот милионные выплаты по суду покупателям их могли разорить.

Степной · Ср сен 16, 2026 1:38 pm

Полностью согласен. Привозили японские кассеты с качеством НААААмного хуже нашых мк60. Я впервые с такими встретился в начале 2000 годов. Ужас полный, как наш кубик рубика был,весь жыдкий и не поподал правильно для перестроения,ну это и понятно. А шырпотреб кассеты японские на переносных горизонтальных магах вообъще не возможно слушать было если не полностью прослушывал сторону,а переворачивал и подматывал часто, клинило и зажовывыло с повышенным аппетитом. Вертикалки рулили всегда и сейчас тож.
