Что это за транзистор?

[Edinolichnik]

А чегой-то маркировка и начертание лого производителя на них разные? Похоже бэушка с распая, естественно документации на них не будет.
Нафига Вам это вообще надо, любопытсво удовлетворить? Или это жуткая гостайна, за которую расстрел через повешенье

[Sulphur]

Наверно, это из серии "а погойворить?"
Говорим, например, о Маяке 23х. А транзистор чем хуже?

[Serjio]

Маркировка написана не там где вы думаете. Документации нет скорее всего потому, что транзисторы изготовлены под заказ. ST на заказные позиции документацию предоставляет только заказчику.

[Sulphur]

Тогда некому Вам будет сказать по транзистору...

[eddddy]

Было бы действительно необходимо - давно бы был подобран, поставлен и опробован аналог.

[Leoniv]

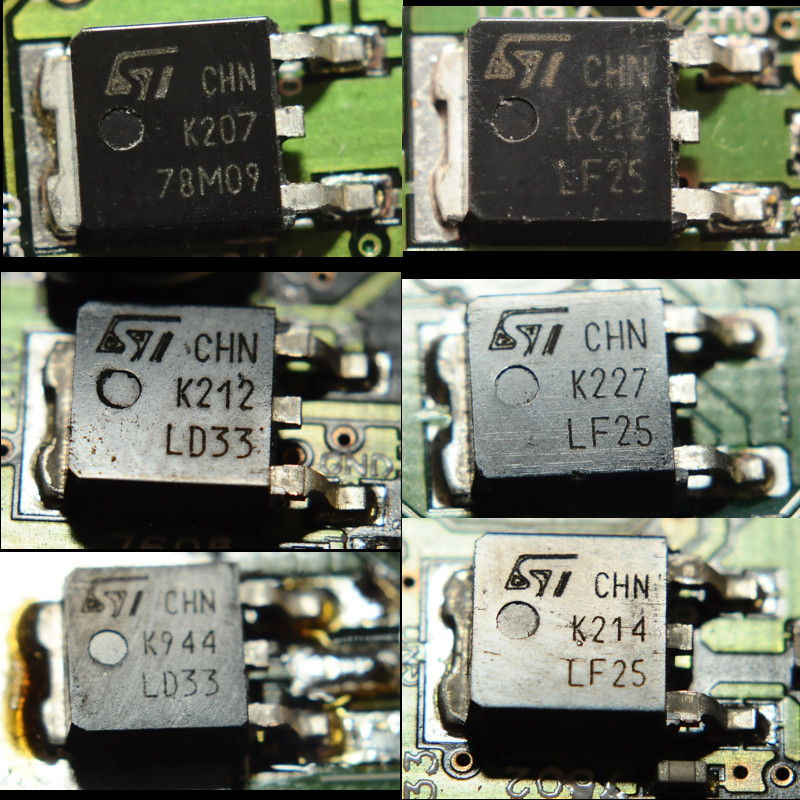

Вопрос и правда интересный. Похоже, что "K" и три цифры - у STM это код даты выпуска.

[Serjio]

Вопрос и правда интересный.

Наконец то специалисты подтянулись. Надоели уже случайные прохожие!
Да так и есть верхняя строчка это дата изготовления: первая цифра после К - это год изготовления (2003 на моём фото), а последние две цифры - это неделя года.

[Leoniv]

Осталось выяснить, что такое SUAD.

[Serjio]

что такое SUAD.

А этот у вас откуда?
У китайцев их целая серия с разными буквами на конце SUAD-A,B,C,D...
Есть ещё LUAD. Есть подозрение, что внутри известные компоненты, но из-за отсутствия лицензии китайцы вынуждены писать маркировку от балды.

[Edinolichnik]

Наверно, это из серии "а погойворить?"

Тогда уж скорее "а послушать" или "мозг людям посношать", т.к. ТС не очень-то разговорчив, диалог не поддерживает и на вопросы по существу не отвечает.

Маркировка написана не там где вы думаете.

Почему вы думаете, что мы неправильно думаем где там написана маркировка? Может вы сами не правильно думаете что такое маркировка? Всё, что написано и нарисовано на компоненте - всё это и есть маркировка. Что "имя" не К321, а SUAD-A - давно разобрался.

Осталось выяснить, что такое SUAD.

Если это транзистор, стоящий на старой материнке, и по схеме (со слов ТС) он обозначен 3055, то я уже говорил, что вероятнее всего это аналог широко применявшихся в те годы на материнках в преобразователях и ключах питания мосфитов APL3055 / APM3055, отличавшихся ненадёжностью. На комповой материнке тех лет, в таком корпусе, что биполяру, что IGBT, делать нечего.
Но ТС такой ответ не устраивает, и уточняющие вопросы игнорирует.

[Leoniv]

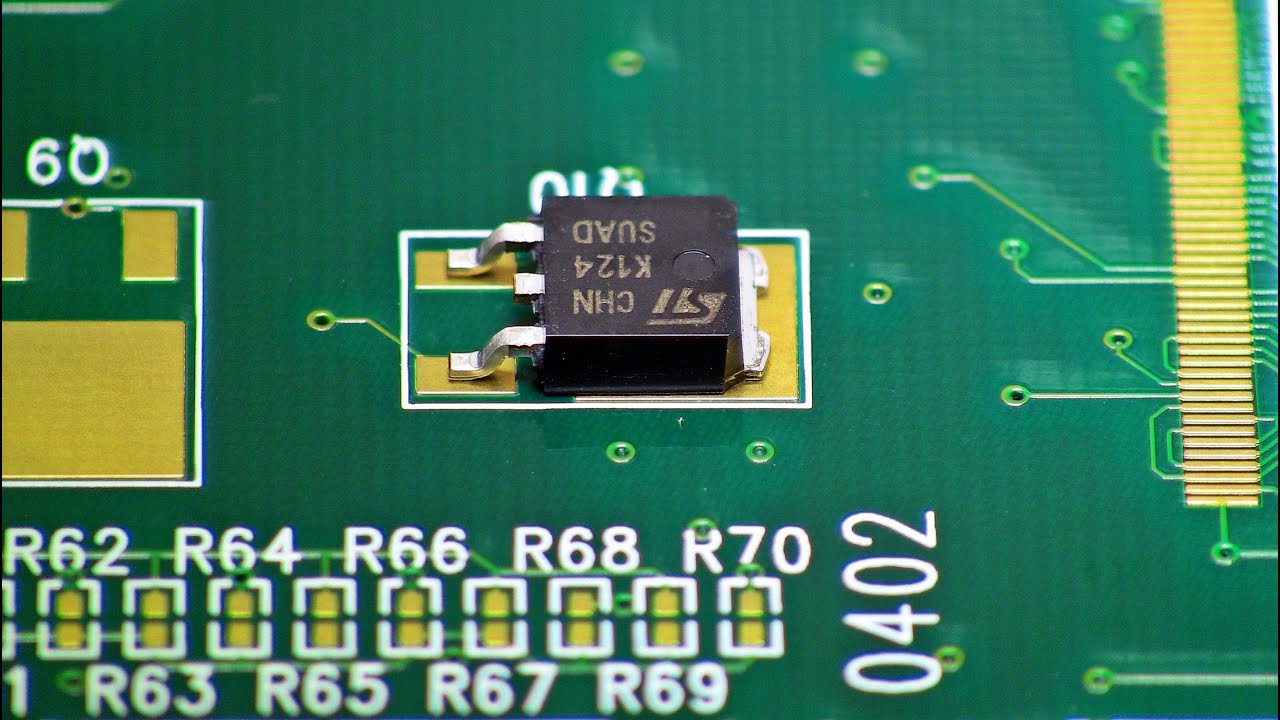

А этот у вас откуда?

Это из видео по пайке компонентов от Circuit Technology Inc. Обычно там подделки не фигурируют.

Есть подозрение, что внутри известные компоненты, но из-за отсутствия лицензии китайцы вынуждены писать маркировку от балды.

В первую очередь тогда удалили бы логотип ST.

[Serjio]

Обычно там подделки не фигурируют.

А это и не подделка.
Имелось ввиду что внутри брендовый прибор известной фирмы, который ST ранее выпускала по лицензии. А после продажи ST китайцам лицензию на выпуск приборов не продали китайцам. Это как раз происходило в начале 2000-х годов. И в итоге кристаллы оригинальные остались, а маркировку оригинальную китайцы использовать уже не могут.
Ну не пропадать же уже готовым изделиям... и к тому же качественным...
Видео я посмотреть не могу...ютуб у нас заблокирован наглухо.
Но теперь понятно откуда ноги растут...прибор скорее всего американский...

[Leoniv]

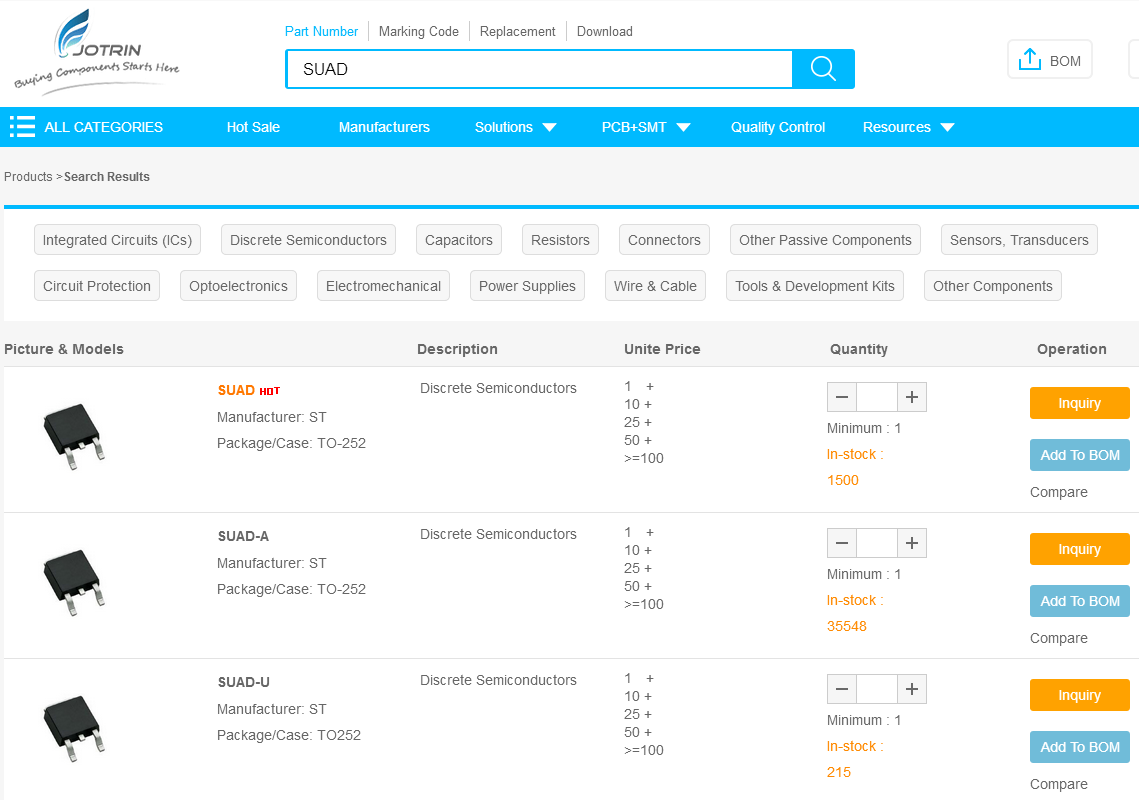

Jotrin.com предлагает купить SUAD, SUAD-A и SUAD-U:

[Serjio]

Jotrin.com предлагает

Да я в курсе. Они с Россией больше не работают.
У меня есть прямой канал без посредников для покупки в Китае. Вот только не нужны они без документации. А документов у китайцев нет и похоже не было вообще.
Вообще цель не купить, а узнать что внутри за прибор.

[!Neofit]

Некоторые сайты интернета считают, что это quasi-LDO на 5 А типа KD1084: https://pdf.dzsc.com/KD1/KD1084.pdf Можно предположить, что SUAD - это регулируемый KD1084ADT, а последующие буквы - версии с фиксированными напряжениями KD1084ADTxx. Если выпаян - можно померить в режиме "прозвонка диодов" напряжение между Out и Adj.
Одно из питаний "севера" что ли?

[wowa44]

обычный мосфет Его данные есть на сайте . доступном через ВПН
Да и на матплатах другие редкое явление

[Serjio]

Некоторые сайты интернета считают

Это не сайты считают, а ИИ и он загладил этим бредом уже весь интернет.
Не надо это тиражировать!

обычный мосфет

Обычный - это какой? Маркировка у него есть?

Его данные есть на сайте

На каком сайте?

[!Neofit]

Это не сайты считают, а ИИ и он загладил этим бредом уже весь интернет.

Проверить гипотезу ИИ на выпаянной детали - дело 15 минут.
P.S. У меня есть подобный стабилизатор прозводства Fairchild, (RC1585). Снятый с материнки середины нулевых.

[wowa44]

https://www.transistor-mosfet.com/en-gb ... rch=SUAD-A
