Олимпоэлектроники 003-004-005 и т.д.

[Алексейгрей]

Я нашел иначе.

[iskatelaa2]

пока тема свежа задам дурацкий вопрос
где в эл-ке 004 искать таходатчик? электроника крутит с непонятной скоростью подкидывание заведомо исправной платы регулятора, результатов не дало ,предположение датчику кирдык ,а вот где его искать?

[Алексейгрей]

где в эл-ке 004 искать таходатчик?

На двигателе сверху головка закреплена

[iskatelaa2]

Алексейгрей, спасибо, доберусь проверю

[das]

Приветствую всех !
Подскажите.
Возникла необходимость настроить индикатор на Электронике 004. Почитав руководство по ремонту, подключил КИП, выкрутил регуляторы R1,R2,R16,R18 в ноль.

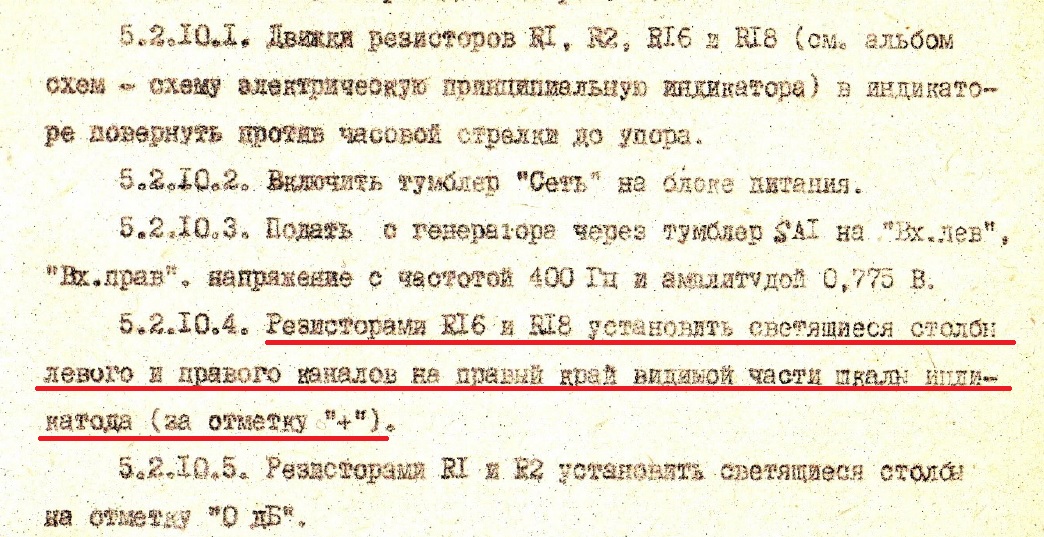

Далее в руководстве следущее:

При попытке настроить как описано в руководстве световые столбы уходят не право а влево (за отметку минус). Ошибка или схема работает не верно ?

[С. Михалыч]

Р16\18 это установка начального свечения, получается с левой стороны, столбы не светятся, потом то ли по тест ленте или с генератора как там написано Р1\2 устанавливают ноль, все

[das]

Спасибо ! Я так и сделал: вывел свечение влево за край поля, потом установил 0 db на частоте 400 герц 0,775в с генератора.
