МПК Идель-007 (катушечник)

[Игорь40]

А может кто знает или делал сам? как в Идели-007 настраивается натяжение в прямом и обратном ходе?

[Uru]

как в Идели-007 настраивается натяжение в прямом и обратном ходе?

Так же как во всех ростовоподобных...только вот с каким сопротивлением калибровать движки непонятно....

[Игорь40]

Так то оно вроде так, но только нифига не выходит пока по этой методе,от положения движков напряжение не меняется.

[Игорь40]

На идель 007 попадается только одна схема в интернете и там перечёркнуты и заменены некоторые резисторы на плате управления двигателями

[Uru]

только нифига

Да вроде все просто,движки калибруются при открытых оптопарах переменниками на плате.Потом перемещением оптопары выставляется напряжение на моторах...

[Игорь40]

Это да, всё ясно, но у меня вообще не меняется напряжение на движках при регулировки подстроечниками, При этом все микросхемы исправны к157уд2 и кр590кн4. И у меня есть ещё одна плата и с ней тоже нифига не регулируется, прозвонил все разъёмы и ничего. Пока не понимаю в чём дело.

[Игорь40]

Тут ещё один момент непонятен, есть кнопка на морде подписана как АВТОЗАПИСЬ может кто знает что это может быть в катушечнике? Автоматическая запись при подаче на вход сигнала? или ещё что?.

[Игорь40]

Продолжаю неспешно восстанавливать Бонда, отчистил все ролики,втулки,смазал, выставил ролик посередине ленты, выставил вылет подкатушечников 32,5 мм. в принципе он играет.
Запись ещё не делал, что обнаружено?
1. нет одного канала на регулируемом выходе.
2. Сильный высокочастотный фон от индикатора, излучает именно плата индикатора (не по питанию) На серийной плате есть экран со стороны пайки, а на моём варианте вроде как есть прорези но самого экрана нет.
Думаю с низу какую пластину прикрутить? люминий найду или пермаллоя нет. Что ещё попробовать?

Кстати у нас во многих аппаратах стоят люминисцентные индикаторы и они не фонят, а что конкретно фонит в индикаторе? колба?

[Игорь40]

Посмотрел внимательнее, видимо первый раз не туда ткнул В питание лезет конечно, вот что имею по шине 15в.

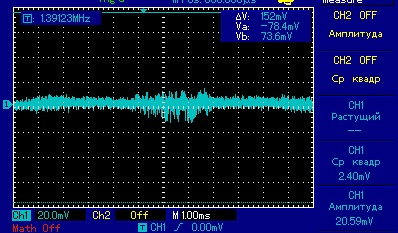

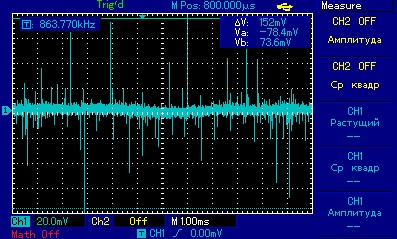

первый снимок с подключенным индикатором, второй без индикатора

[Игорь40]

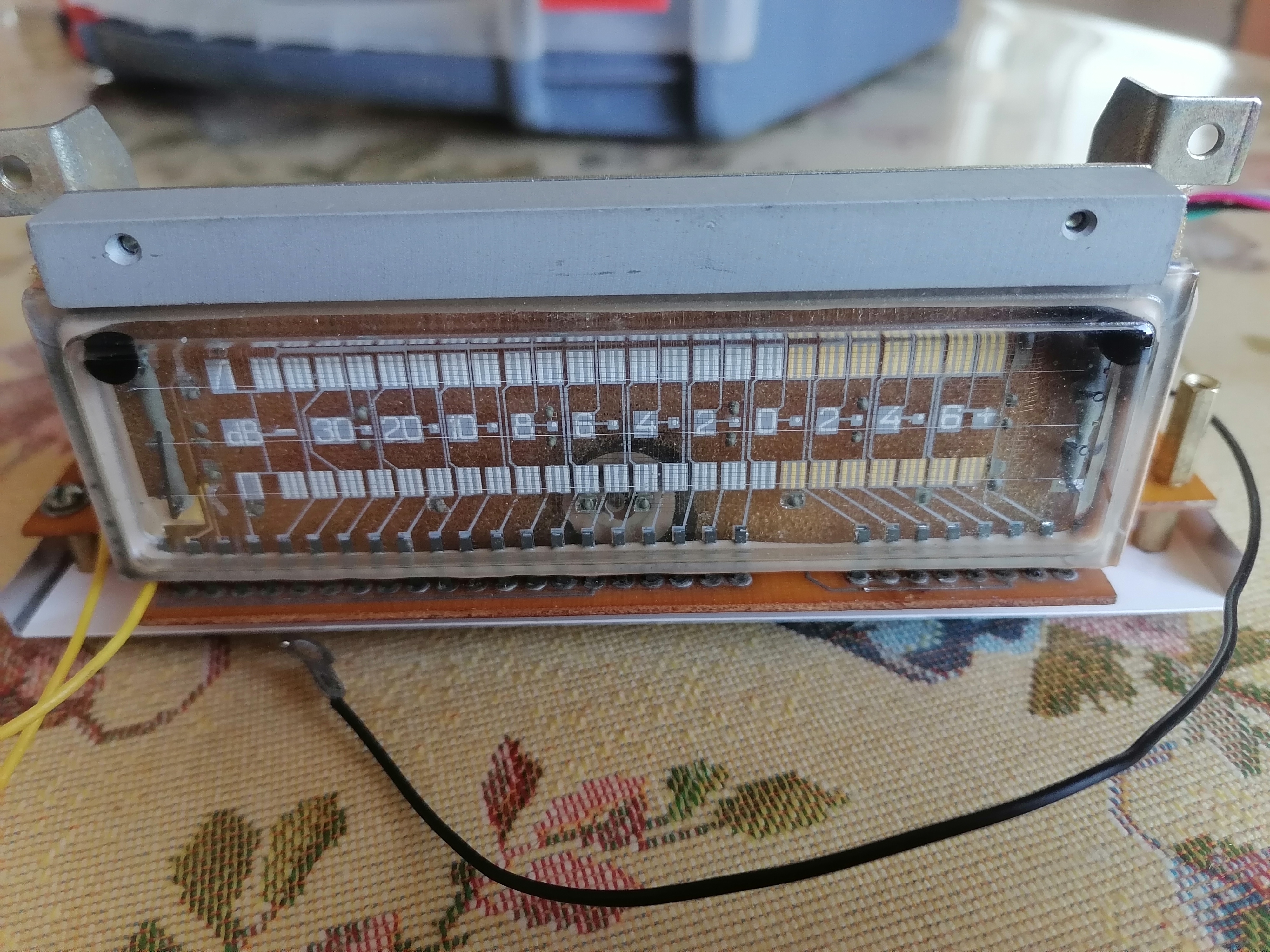

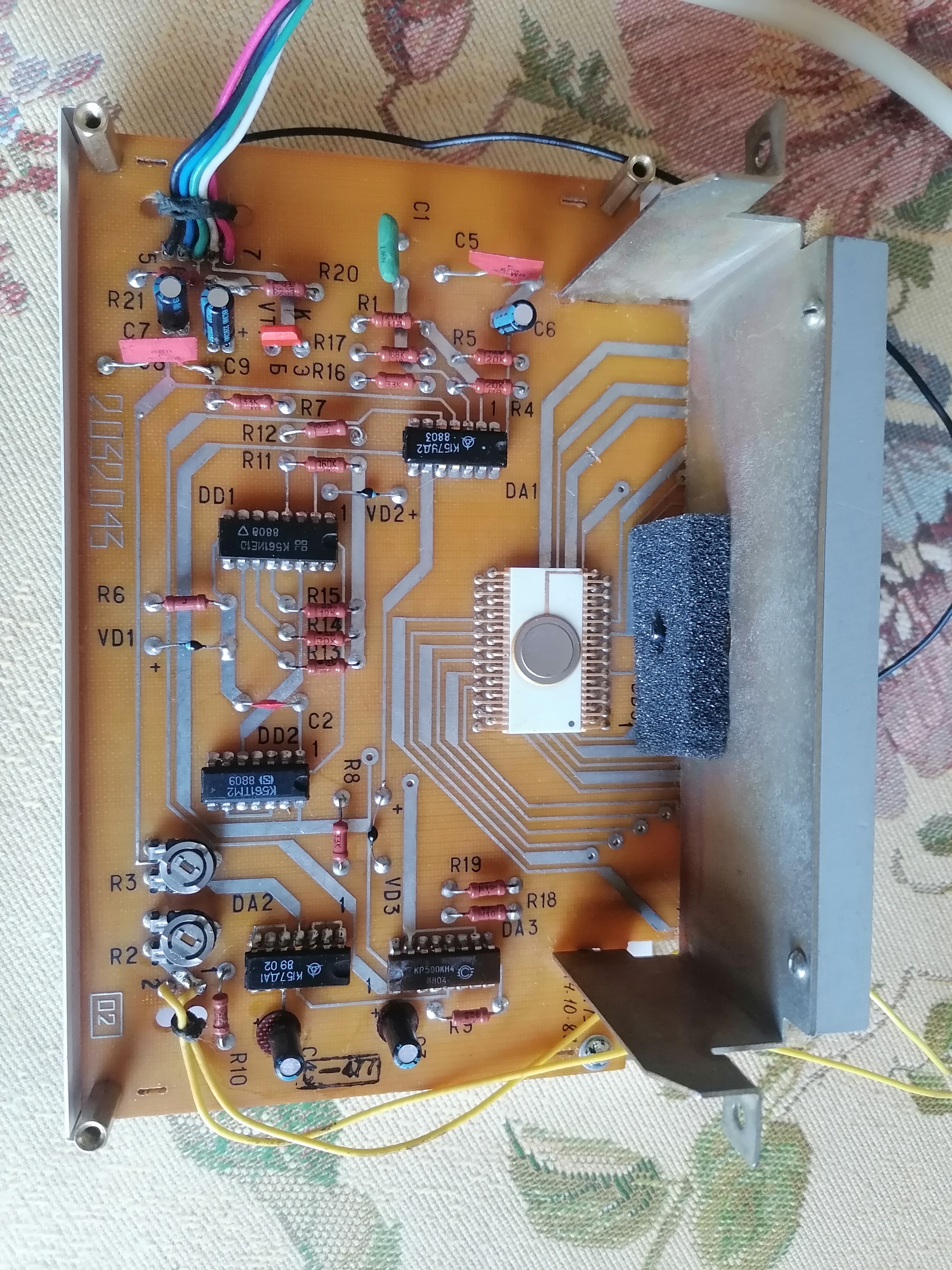

Продолжу, вот сама плата индикатора, такой я ещё не встречал, от серийной 007 отличается всем, схемой,колбой, процессором, размер колбы больше.

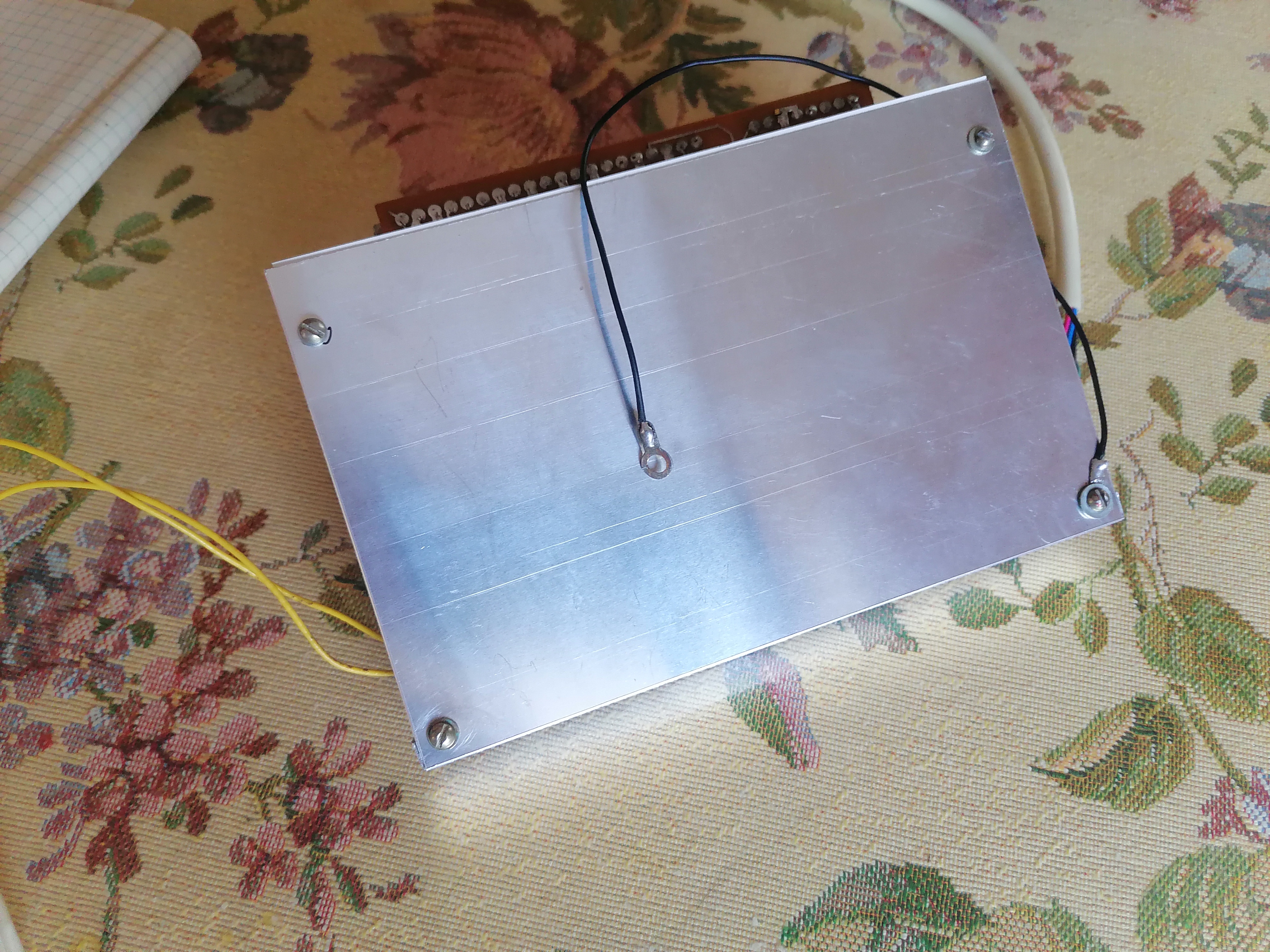

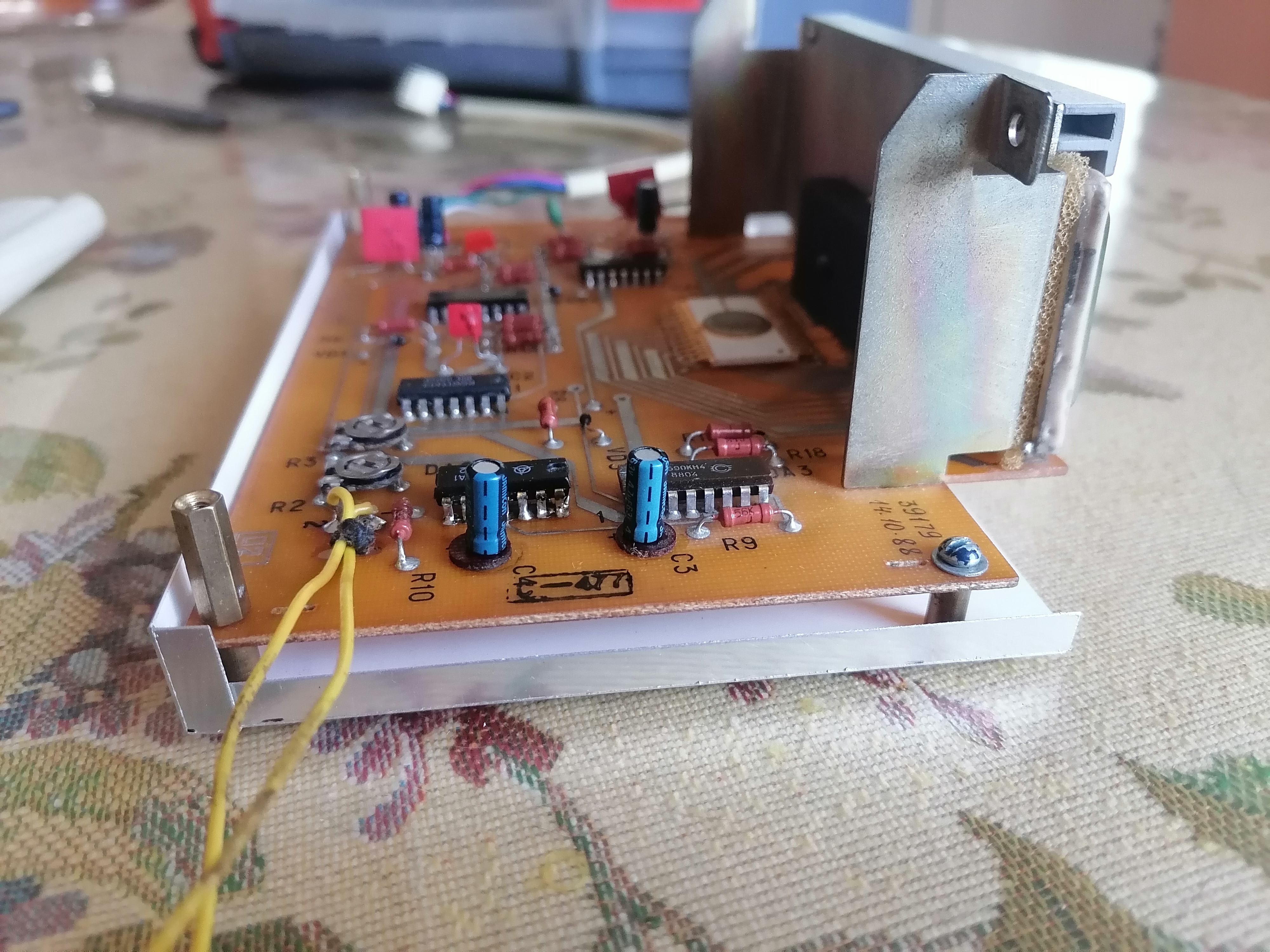

Сделал экран снизу из алюминия, стало лучше намного, попробую сверху ещё закрыть. Фонит сама плата и наводит своё излучение на звуковую часть. Пробовал выносить плату из корпуса, было тихо.

[Игорь40]

[Andreas]

Экранчики красивыя, гибка замечательная, только одно маленькое Но. Делать их надо из магнитных материалов, при отсутствии листового пермалоя , хотя бы из жести. Железяка 0.5 - 0.7мм вааще красота.

[!Neofit]

Сделал экран снизу из алюминия, стало лучше намного

Главое тут что? Что "с завода" - тоже было хорошо. И экран - это заметание проблемы под ковёр.
Электролитические конденсаторы на плате индикатора - не высохли ли? И "флажок" обломаный следует заменить.
