в пределах работы (напряжением питания ограничено) то будет условно линейно задан

[eddddy]

как пример:

[eddddy]

[AlexSU]

Вот вы полезли в дебри... такое ощущение что мастерская находится на околоземной орбите. При =40 и +80 в помещении, сомневаюсь что у кого-нибудь возникнет желание подобрать стабилитрон по напряжению стабилизации. Мы не делаем в мастерских метрологическое оборудование, да и редко кто использует, для подавляющего ряда случаев достаточно показомеров. Практически у всех стабилитронов минимальные токи стабилизации в пределах 5, 10, 25, 50 мА, точности при этом не нужно.

[Александр-III]

Стабилизаторы, нагрузки , где то для чего они созданы? Интересно схемотехнику и не только увидеть.

[Александр-III]

Усилитель, блок питания через 25 лет другой, есть в моей теме R-71111

[eddddy]

от вы полезли в дебри.

первой картинкой я просто предложил второй транзистор заменить стабилитроном
любым вменяемым - а от него уже и резистор подберете,
всего лишь

[eddddy]

Интересно схемотехнику и не только увидеть

попросите, любую, я попробую показать
делов то )

[AlexSU]

просто предложил второй транзистор заменить стабилитроном
любым вменяемым - а от него уже и резистор подберете,
всего лишь

но идея тестера стабилитронов - это стабилизатор тока, чтобы не пожечь проверяемый элемент. Настрой его например на 25 мА, а остальное последовательным резистором снижать до 10 или 5 мА и всё.

[eddddy]

но идея тестера стабилитронов - это стабилизатор тока

я и показал, варианты стабилизаторов тока
самые простые, и не очень

Настрой его например на 25 мА, а остальное последовательным резистором

если настрой на те 25 ма - то рехзистор не нужен
хоть кз в нагрузке - более этих самых 25ма не будет

[Дядя Фёдор]

AlexSU, Лучше сделать на 5ма и повышать паралельными резисторами в цепи эмитера. Легче коммутация.

[AlexSU]

Дядя Фёдор, согласен

[AlexSU]

Ну вот что получилось под названием "Z-тестер"
Изначально поставил цель собрать из того что на столе лежит, кусок воздуховода, кусок листового алюминия, пара трансформаторов (чтобы не мотать) да транзисторы из разборов.
Схемку если надо помещу, параметры получились приличные - диапазон до 100 вольт, в принципе практически замерял КС596В, показал 96/97 вольт, но есть непонятное для меня явление - показание появляется в момент отпускания кнопки (только на больших пределах). Буду думать почему, остальное вполне устраивает.

[Александр-III]

Давайте уже поделки смотреть?)

[AlexSU]

Александр-III, выкладывайте, полюбуемся...

[AlexSU]

что-то пауза затянулась... или в очереди толкаетесь с поделками?

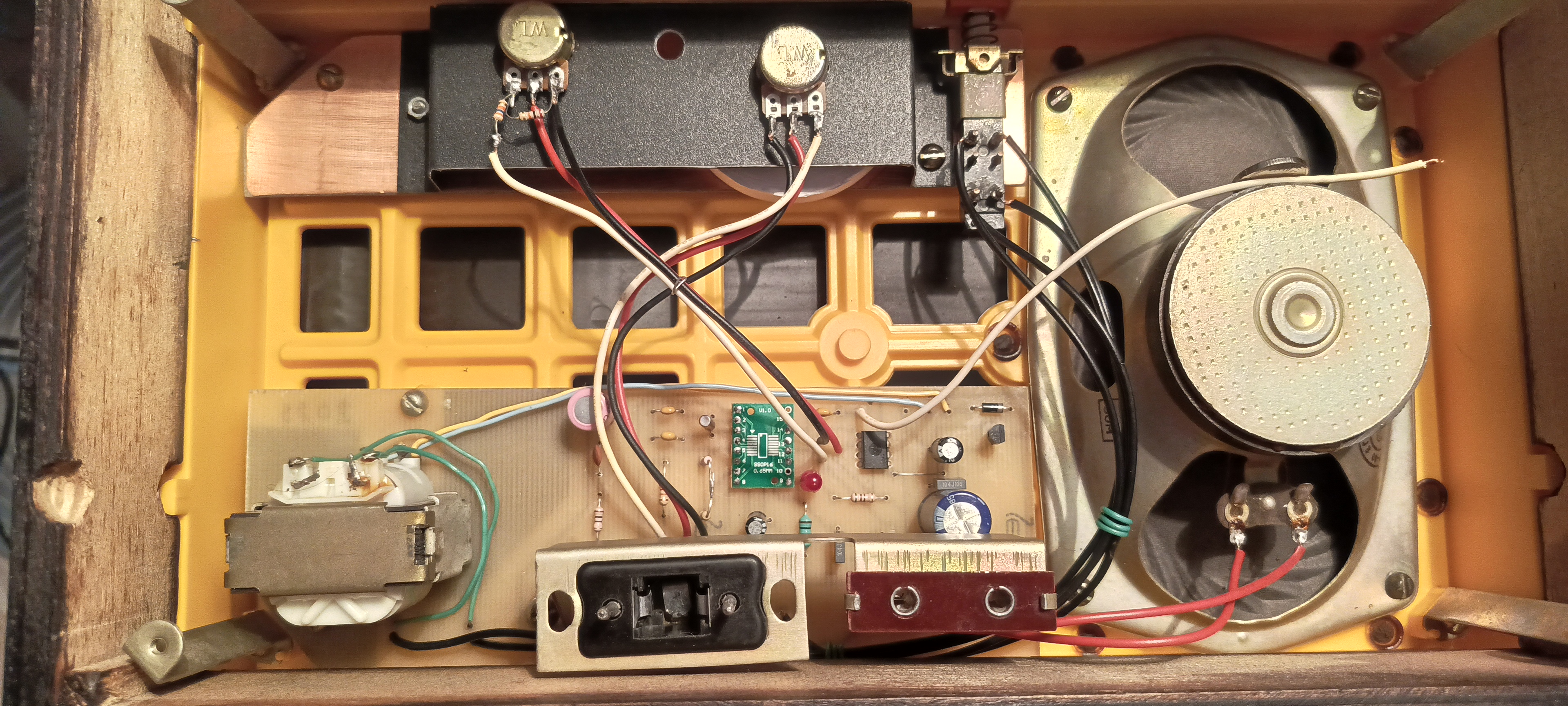

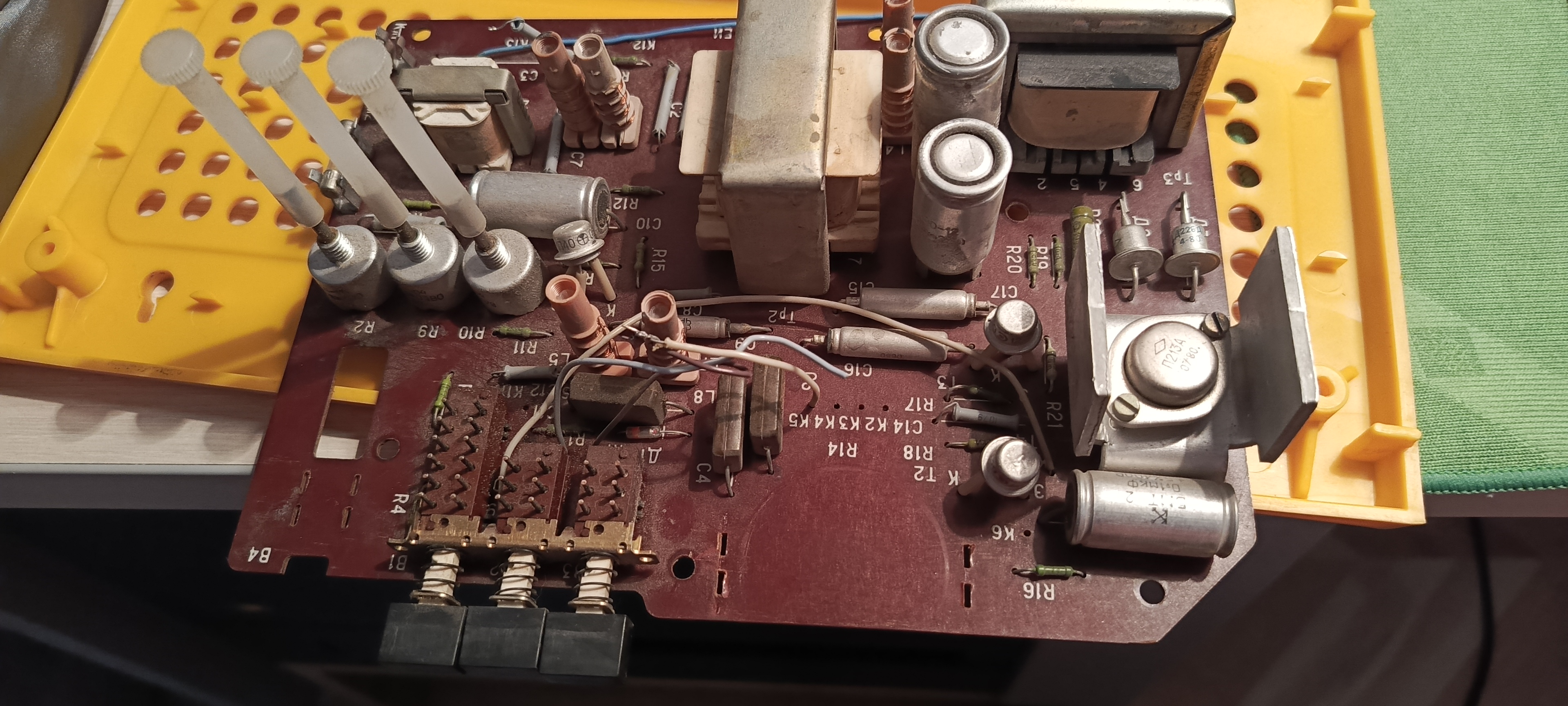

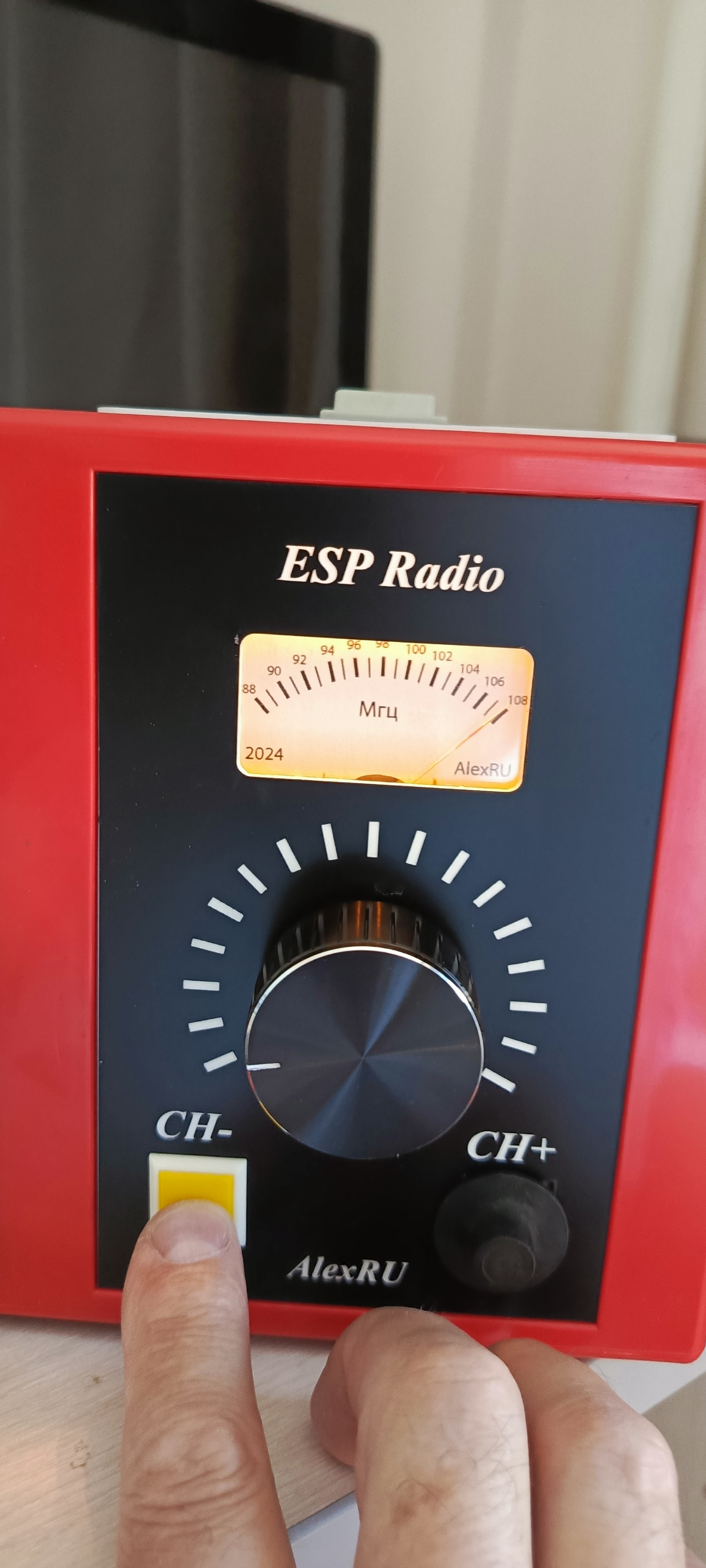

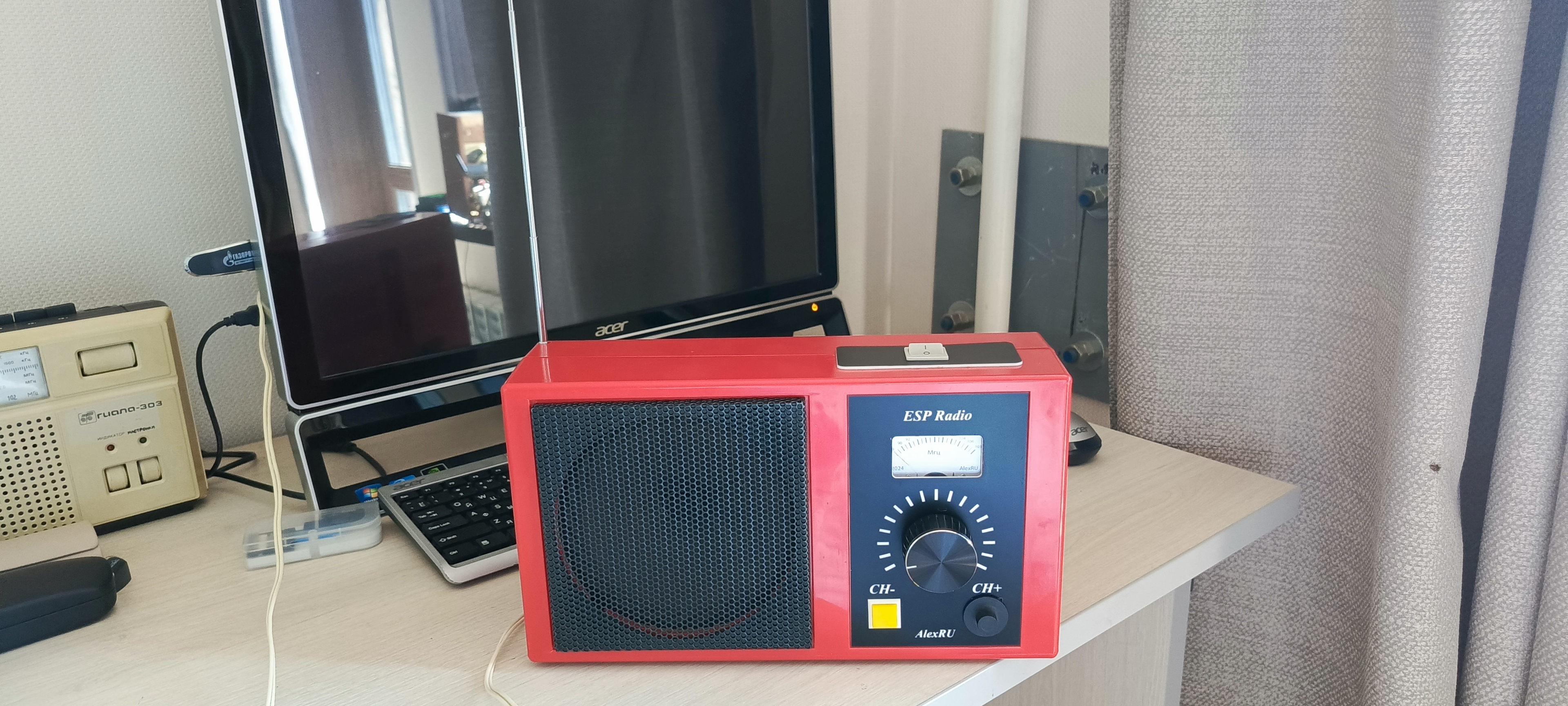

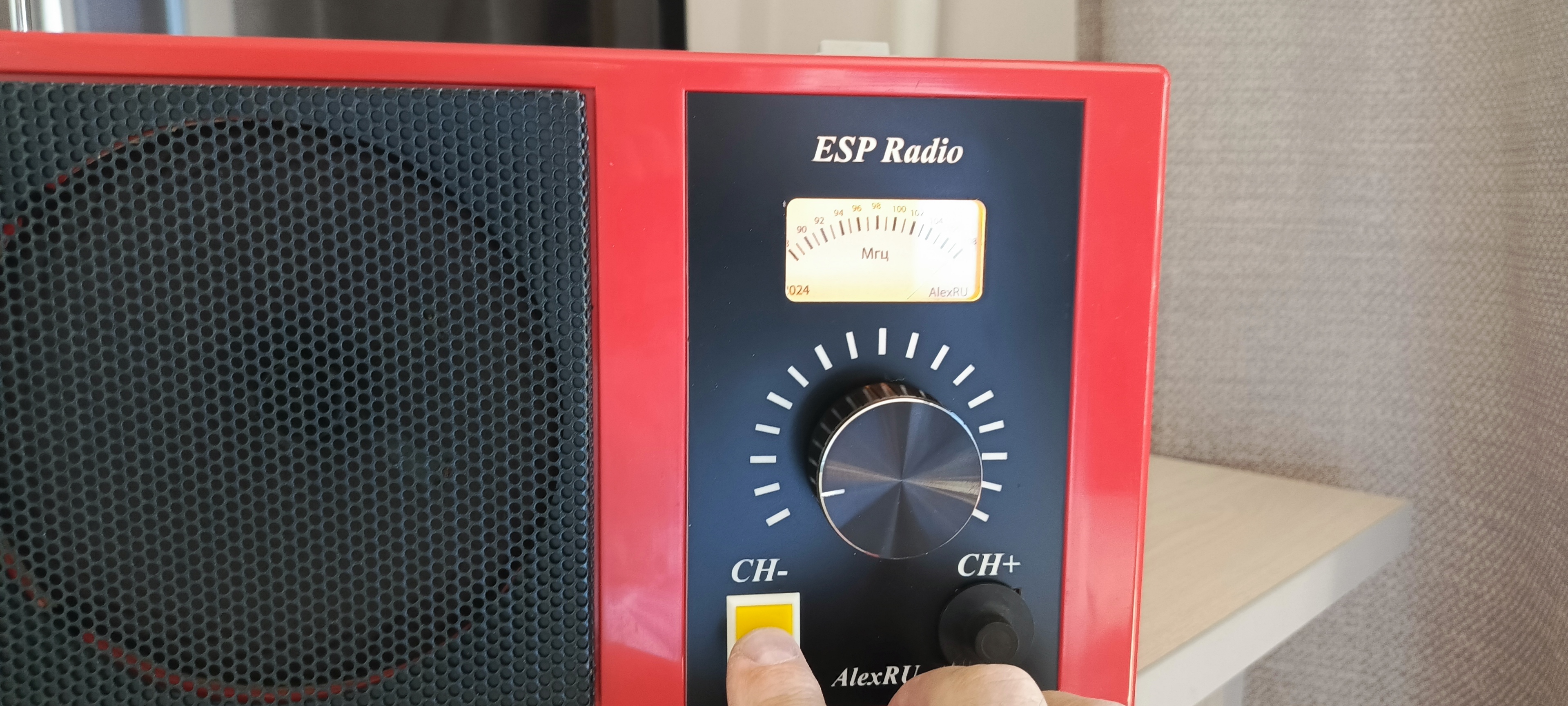

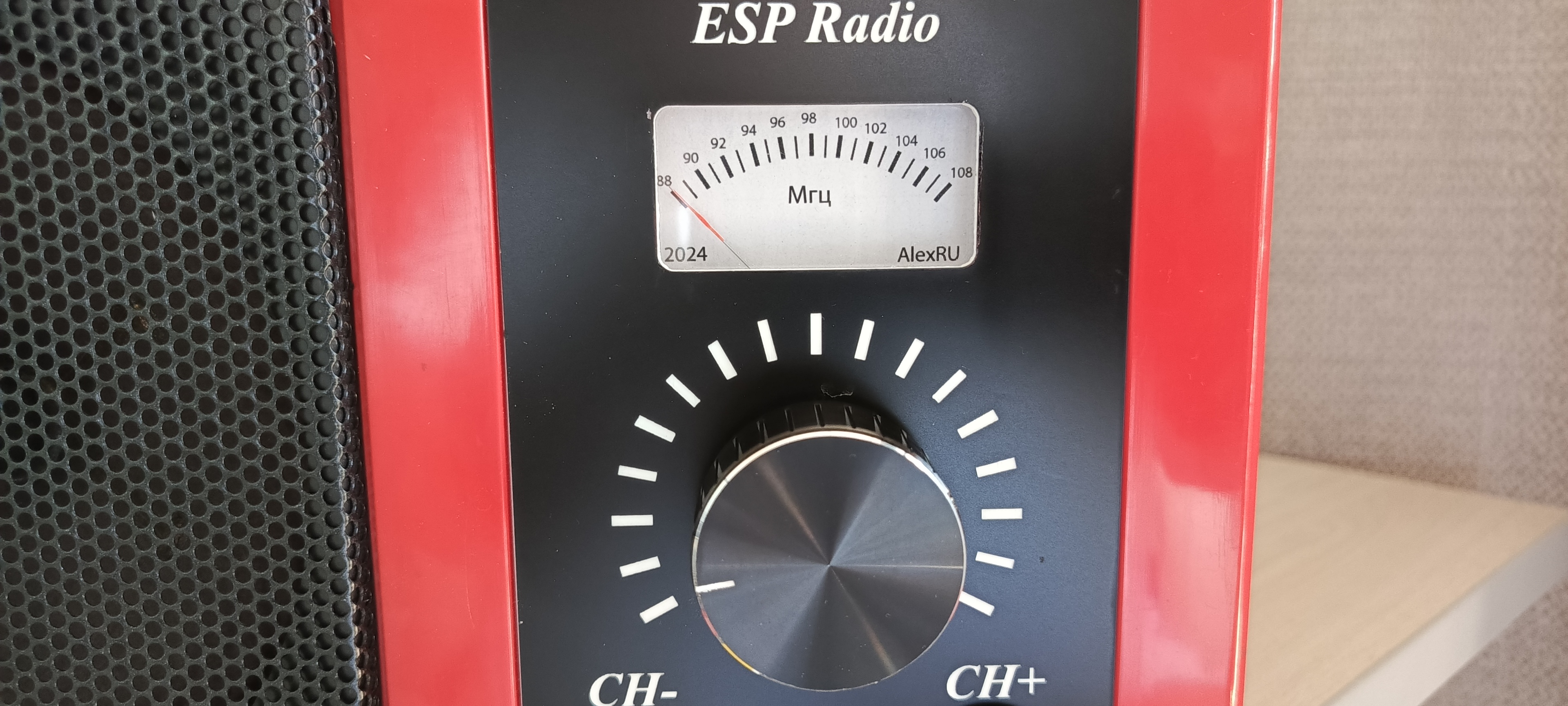

Вот идея - использовать корпуса радиоточек, в том числе трёхпрограммников в качестве кухонно-дачных бухтелок. В данном случае в качестве франкенштейна Электроника ПТ-205, схема на kt0936bm, в качестве шкалы настройки индикатор милливольтметр, отградуирован в мегагерцах. На надпись esp не обращайте внимания, был неудачный проект с интернет-радио, похерил. Жёлтая кнопка под Светка...

[Александр-III]

И где? не видно) както все не очень попадает сюда.) генератор-частотомер.

[AlexSU]

Александр-III, это его внутренний мир? или вывернут наизнанку? хотелось бы форм-фактор оценить...

[Александр-III]

Внутренний мир наверно фото не лезет.

[AlexSU]

Александр-III, Я имел ввиду следующее. Если этот прибор закончен функционально, покажите его оформление, корпус, форм-фактор. Это и удобство в работе и безопасность и эстетика.

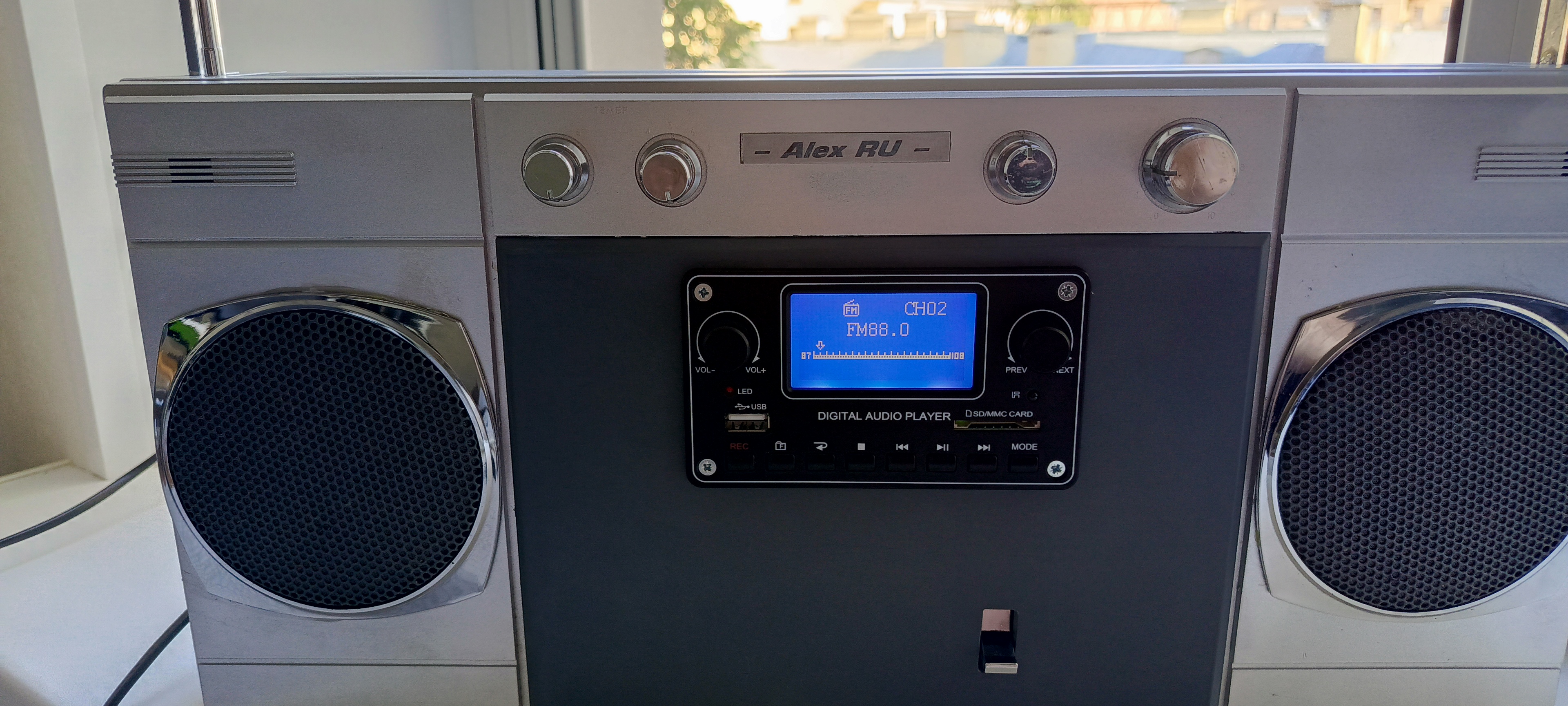

Вот примеры форм-фактора таких же кухонно-дачных радеек....

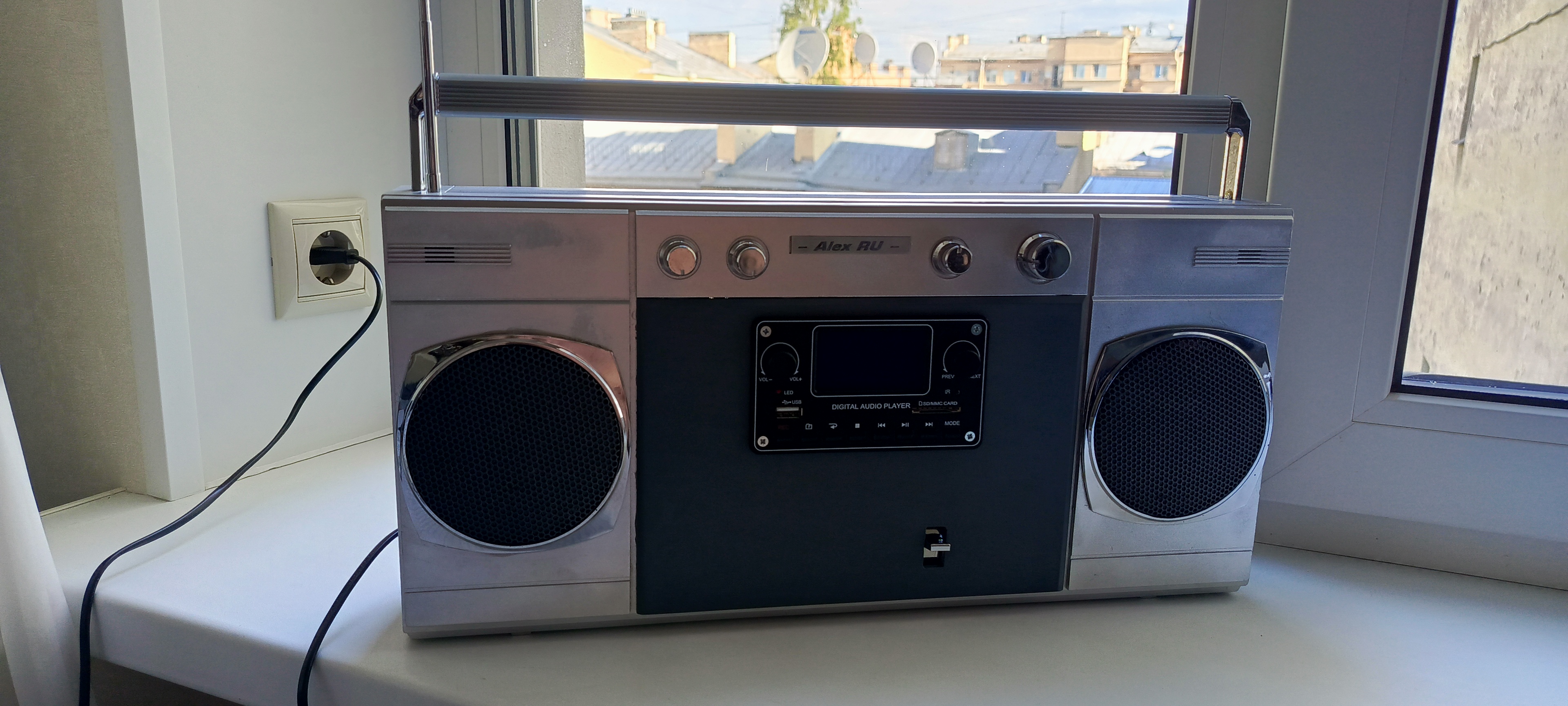

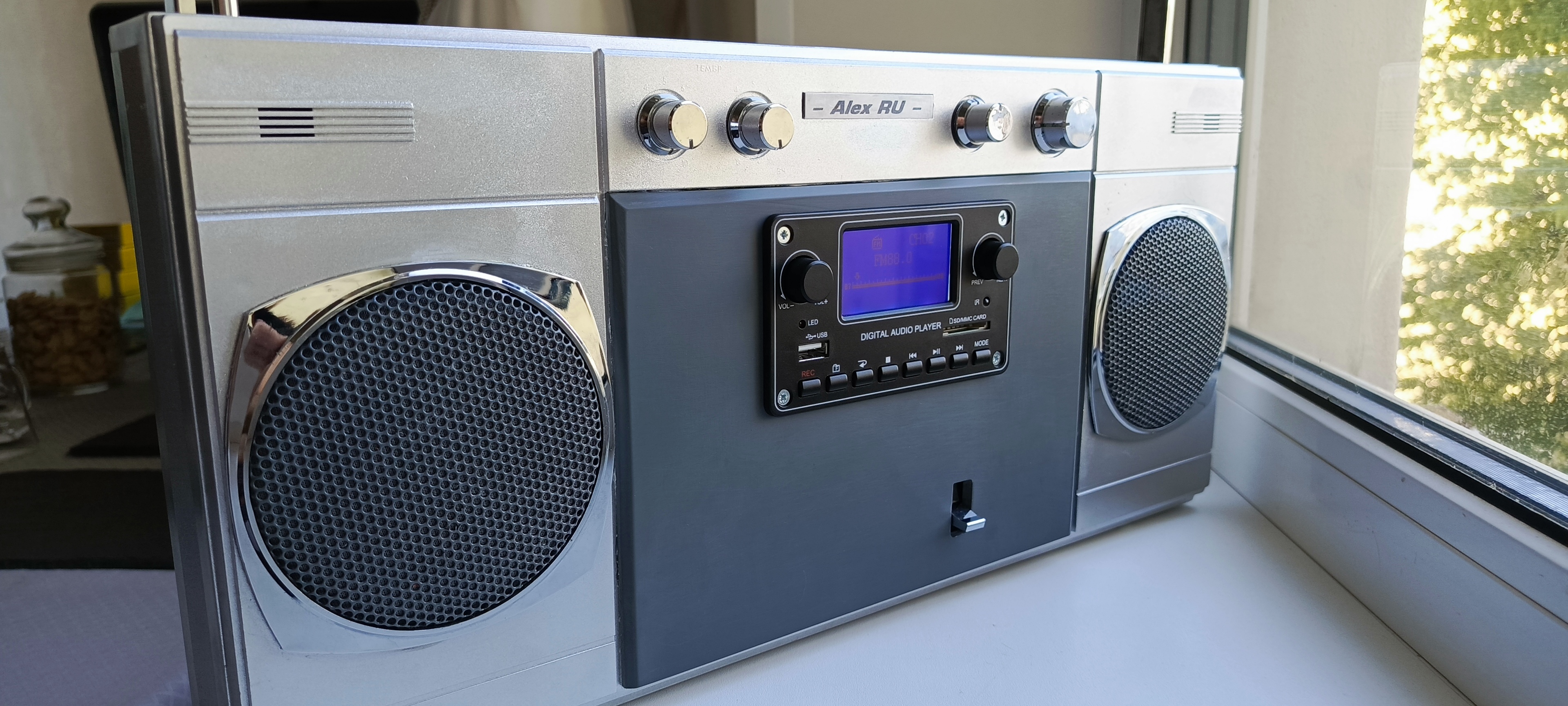

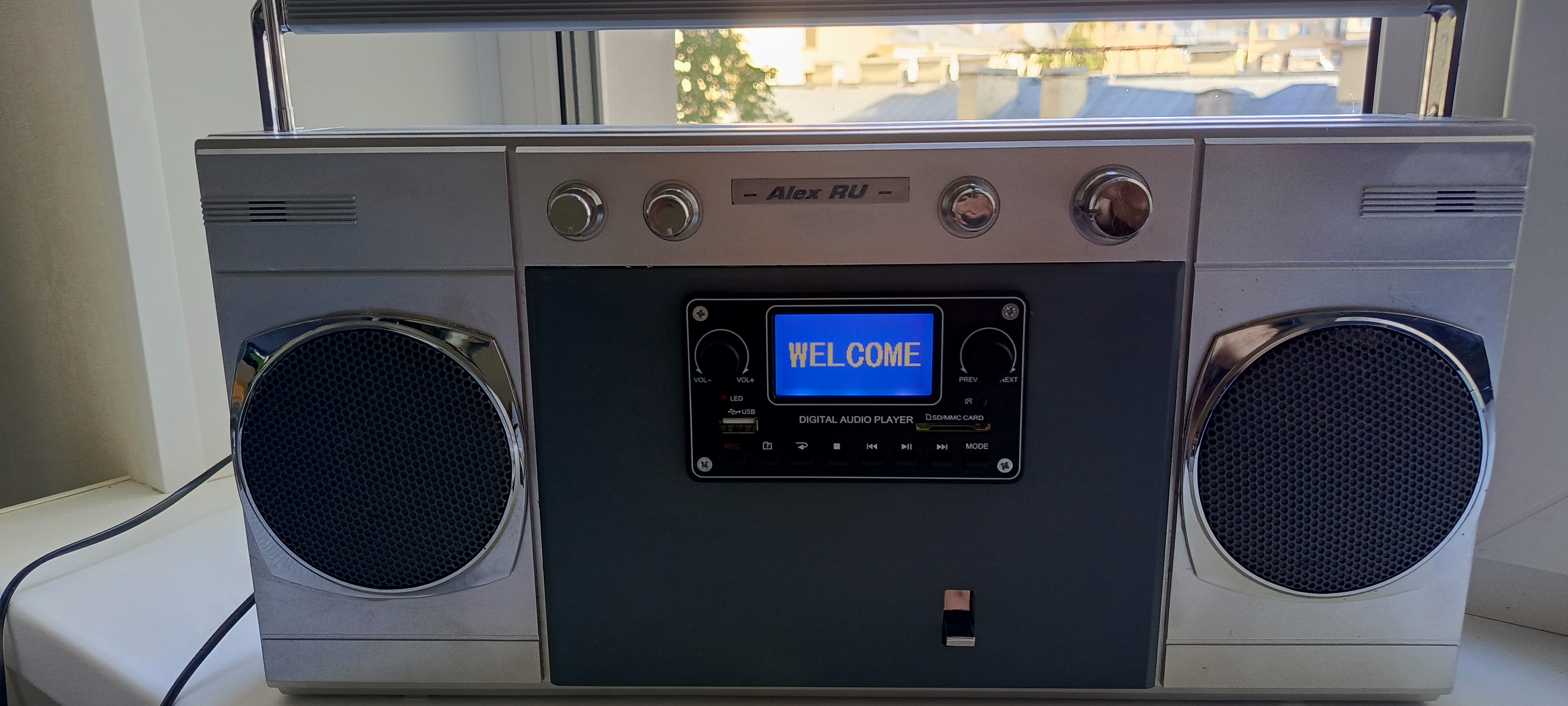

Корпус магнитофона ИЖ-303 стерео.

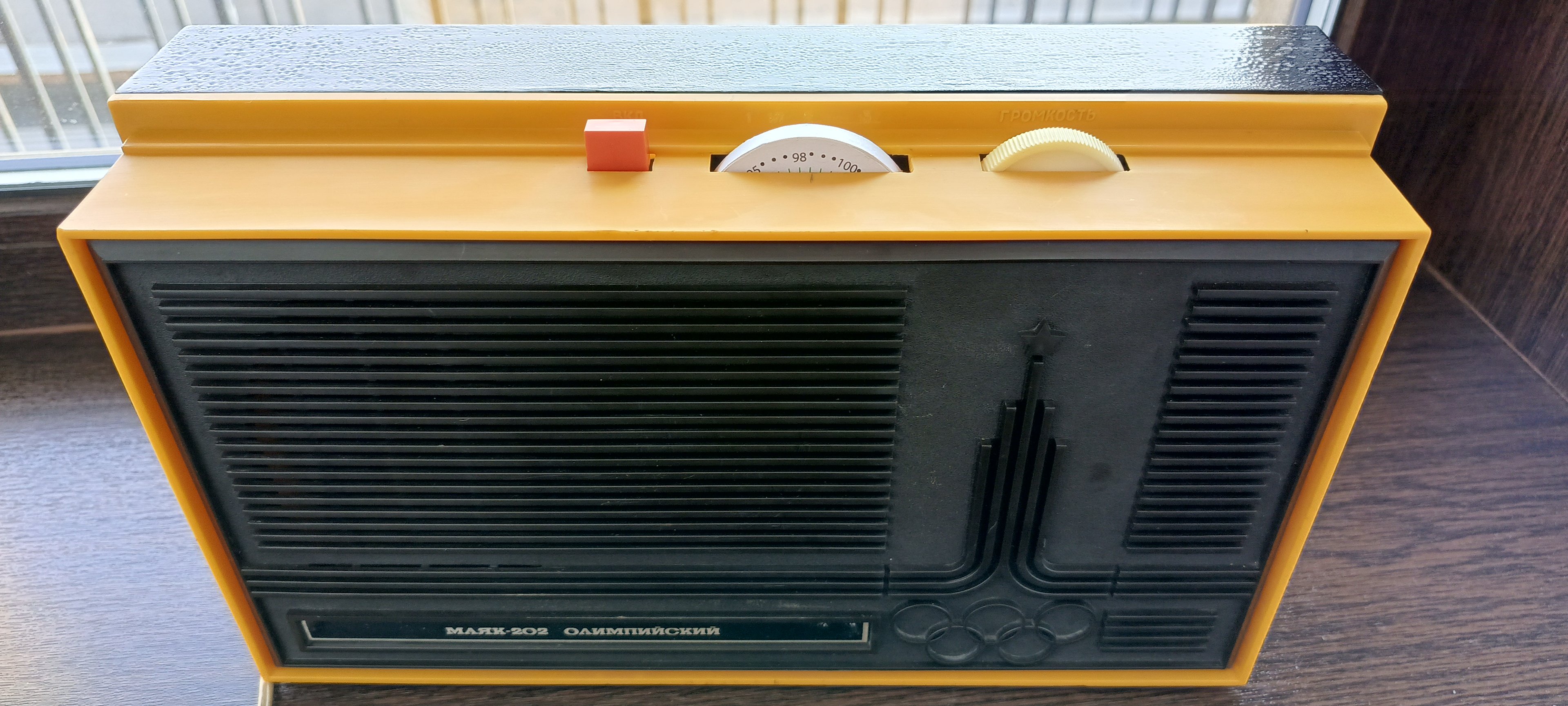

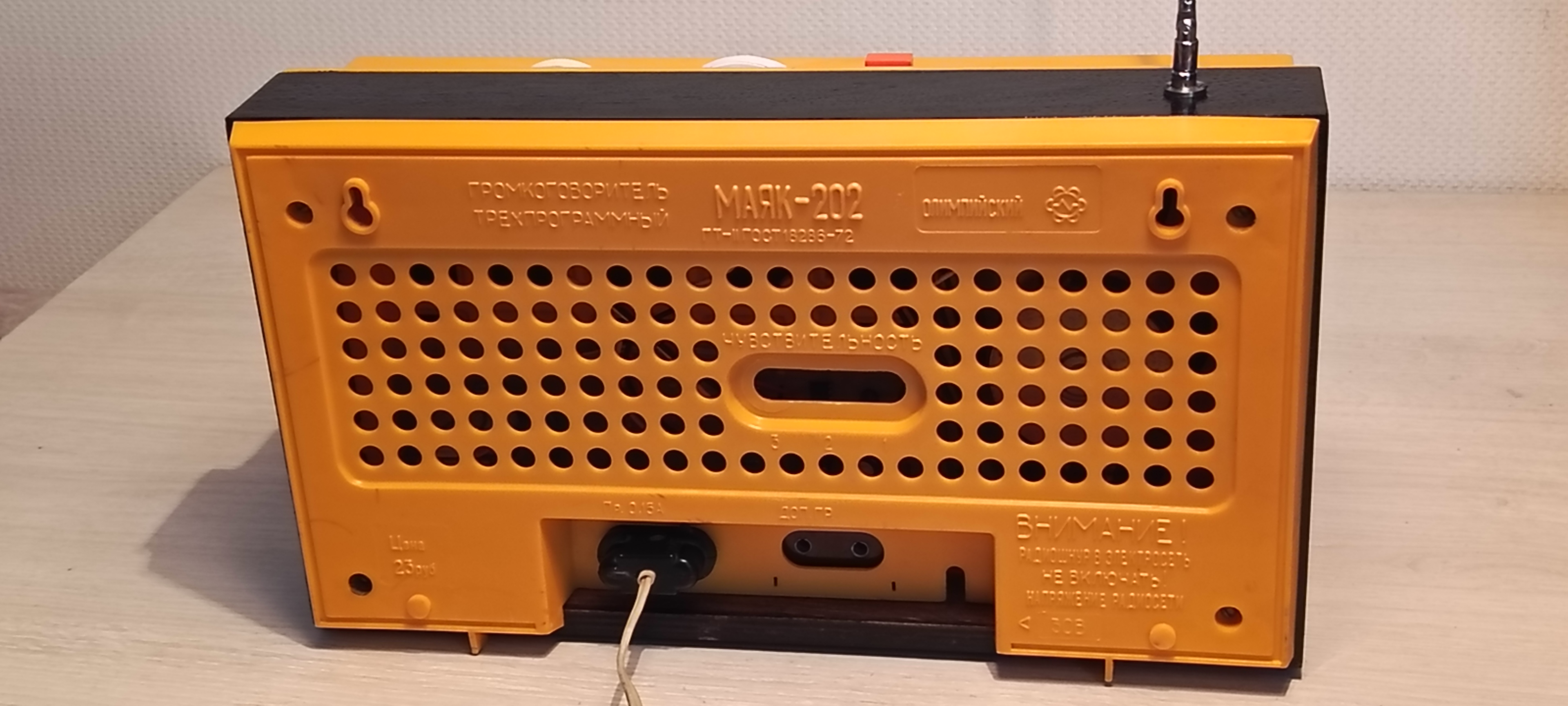

Копрус трехпрограмника Маяк 202 олимпийский
