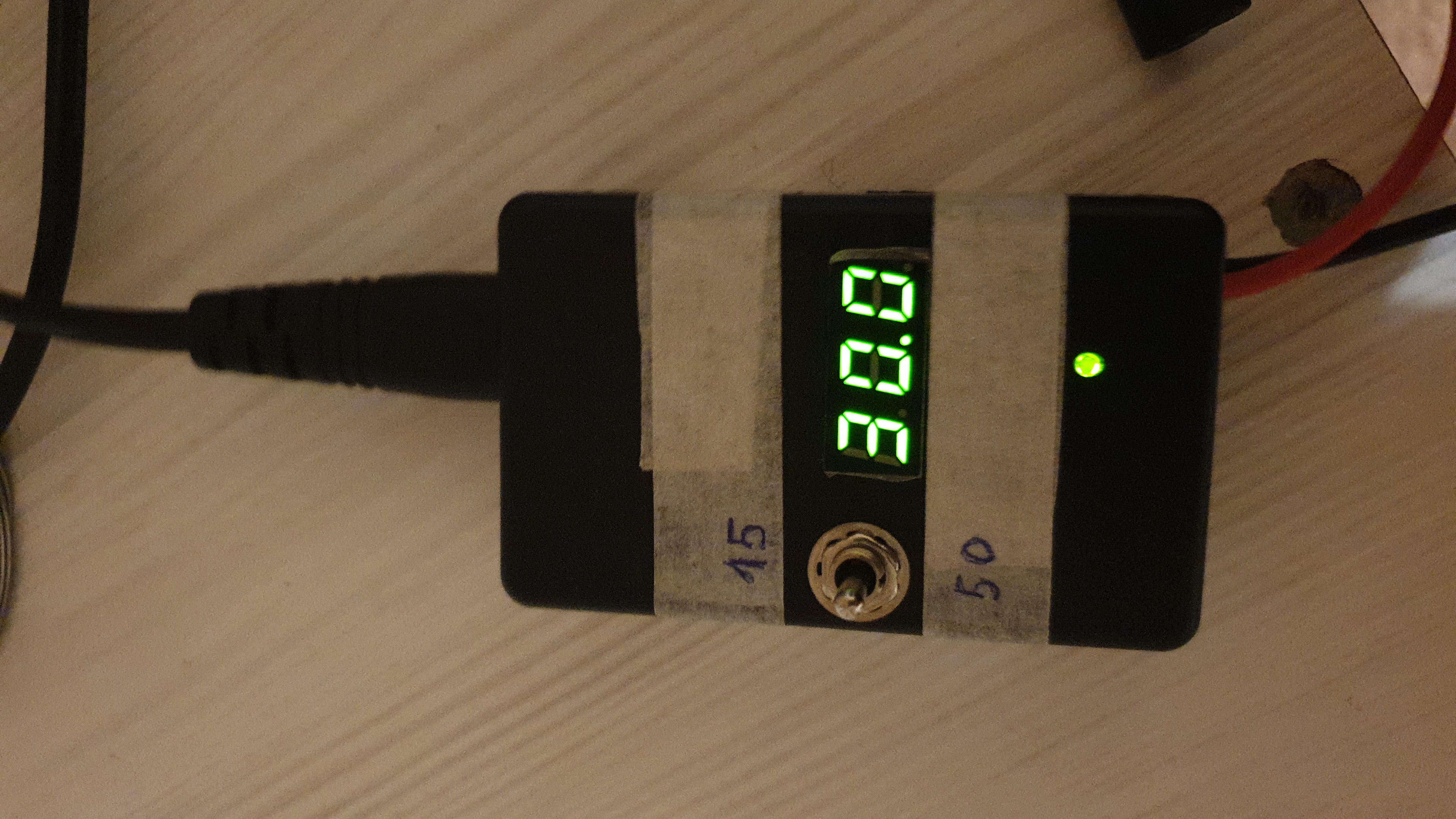

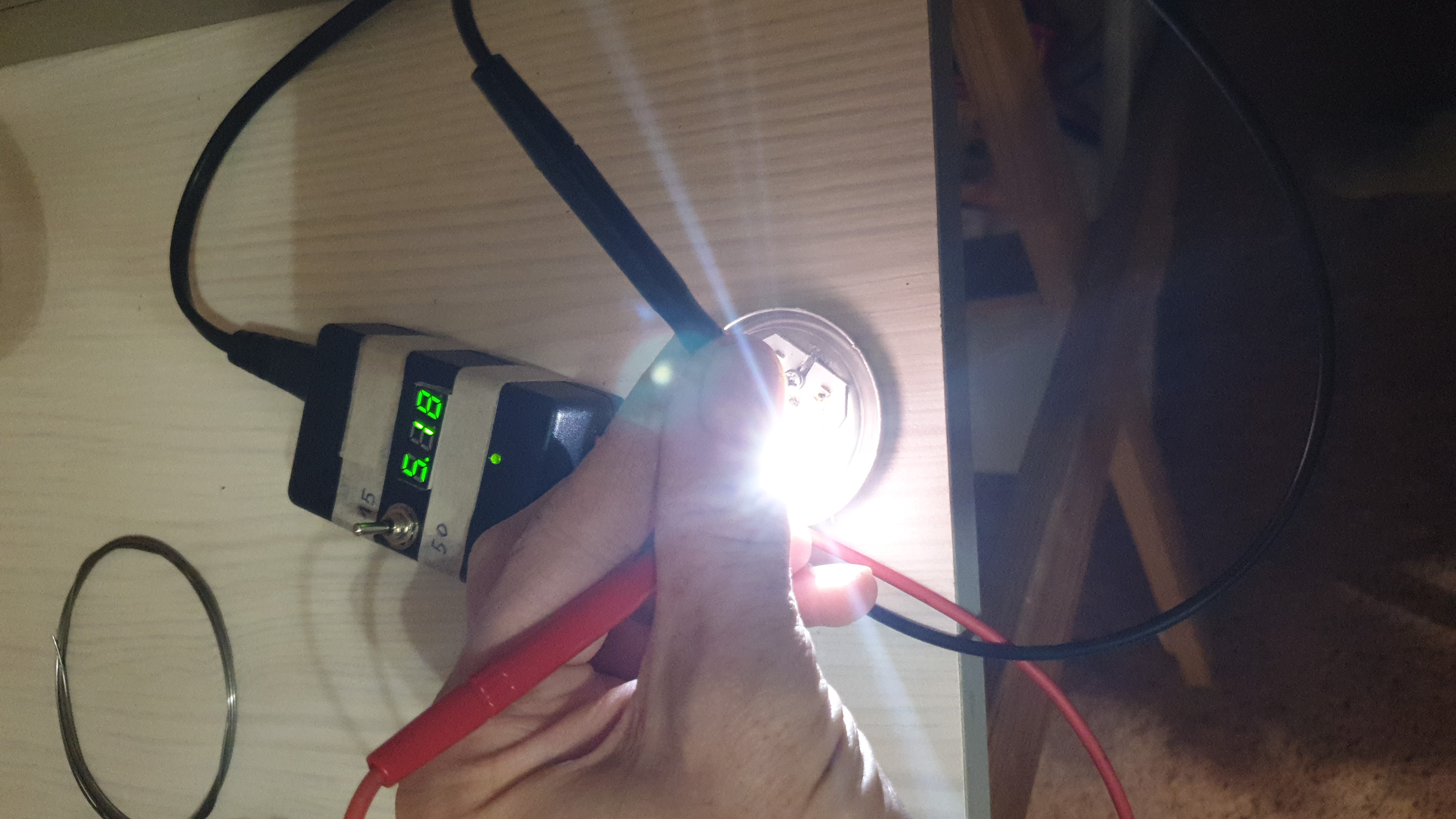

Для проверки диодов, светодиодов, стабилитронов. 5, 15, 50 мА.

[AlexSU]

deemmych, круто, а унутре у ней неонка? если не секрет поподробнее расскажите.

[!Neofit]

Стабилизатор тока, например - на LM317, и китайский вольтметр на выходе?

[deemmych]

Никаких секретов, но делал давно, накидаю по памяти.
Основа - блок питания от какого-то принтера 30-32 В.

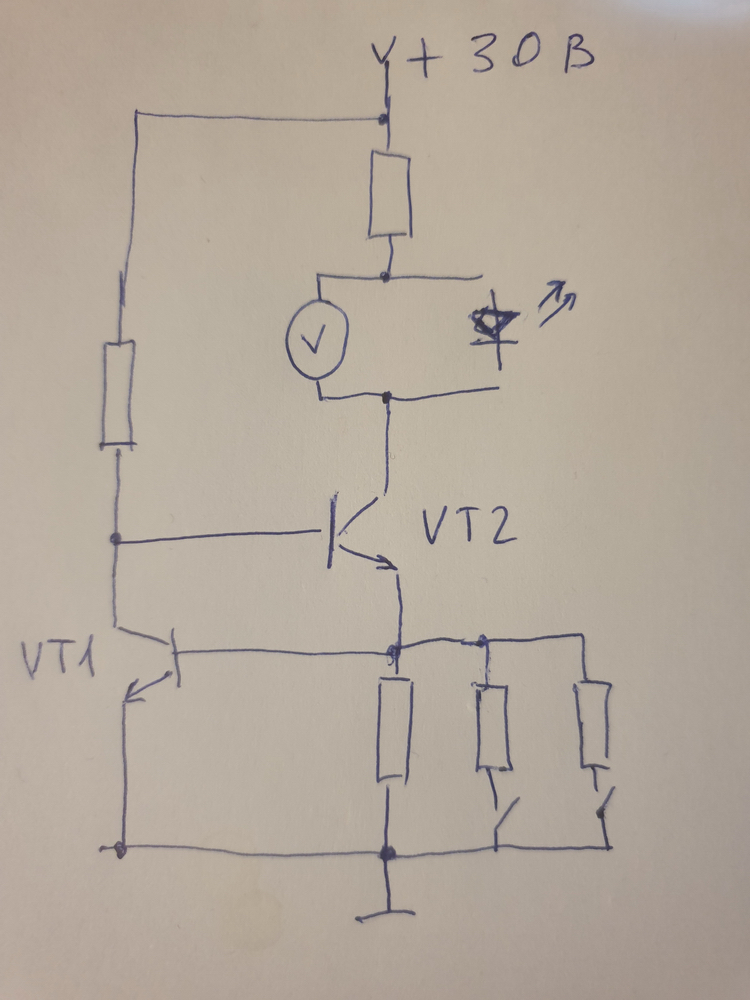

Классическая схема ограничителя тока на двух транзисторах, рассчитывается и подбирается исходя из деталей, которые в наличии.
Общий ток в цепи = напряжение б-э VT1/резистор б-э VT1. Напряжение б-э постоянное, поэтому основной резистор максимальный
(на минимальный ток 5мА) и два подключаемых параллельно на увеличенные токи.
В базе VT2, резистор на максимальный ток в зависимости от коэффициента усиления транзистора.
Резистор в питании схемы можно +/- десяток Ом, на нем падение, то что осталось от падения на диоде или при КЗ щупов.

[Александр-III]

Сколько усилителей? А пенис его знает.

Залежи! и соседи наверное не сильно любопытные)

[AlexSU]

deemmych, спасибо, обязательно применю, просто и функционально.

[Дядя Фёдор]

Александр-III,
Соседи молчат, хотя я представляю, что они обо мне думают.
Да к тому же мой портрет на дверях их отпугивает..

[Дмитрийс]

Дядя Фёдор, Вы великий человек! Ваши портреты на всех столбах.

[Дядя Фёдор]

Дмитрийс,

А тож!

[AlexSU]

deemmych, не дает покоя ваша поделка, решил на выходных по мотивам замастрячить.

[eddddy]

Резистор в питании схемы можно +/- десяток Ом, на нем падени

видится мне, что он лишний совершенно.
диапазон возможных токов (и напряжений на нагрузке) только уменьшает
но это так, для общего случая применения ГТ (можно продемонстрировать моделированием, если нужно)

[deemmych]

решил на выходных по мотивам замастрячить.

можно продемонстрировать моделированием

Так я всегда двумя руками "за", может у кого и более изящное решение получится

[eddddy]

так решение и так по фэн-шую, стандартное для ограничителя тока, разве что резистор ненужный... (либо я не понял замысел автора)

[eddddy]

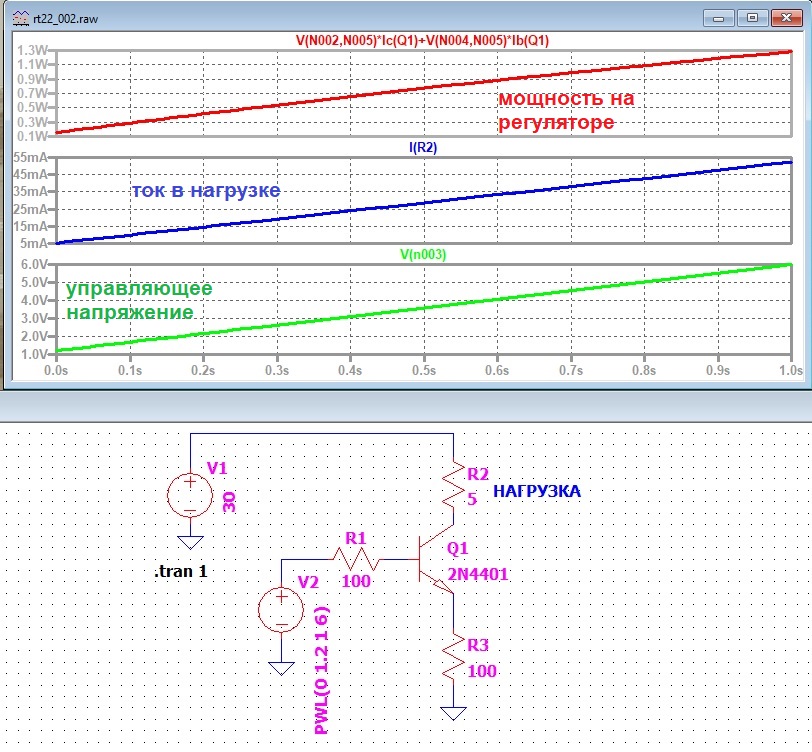

не то что бы "изящнее", но можно превратить ограничитель тока в его генератор:

[eddddy]

можно сделать рерулируемо, без переключения резисторов):

[eddddy]

в простейшем случае источником управляющего напряжения будет потенциометр, движок которого на базу
можно через повторитель

[Дядя Фёдор]

eddddy,
Тогда питание должно быть стабилизированое. Иначе ток будет гулять от питания

[eddddy]

Дядя Фёдор,
ессесно.

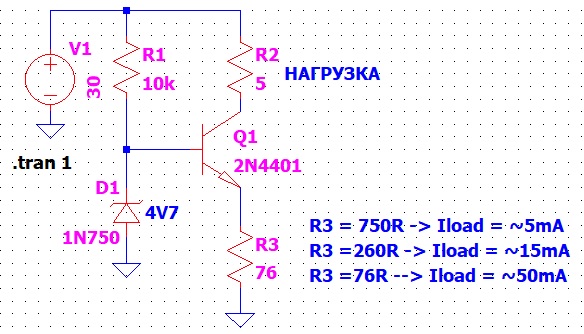

для этого стабилизируют управляющее (дешманская 78LM06 и от нее потенциометр)
например

там еще температурно всё гулять будет, и прочие подводные камни.
но автору по-проще надо, для целей не измерения, а индикации, - по проще и предложено

[deemmych]

резистор ненужный...

Может и так. Скорее вставил по привычке, что измеряемые элементы,т.е. нагрузка, имеют нелинейную ВАХ.

[eddddy]

оно и так будет не линейное всё

но в пределах показательных целей (нужные токи 5ма, 15... для чисто индикации),
для показометра, это ж не принципиально

если серьезно нужно, для целей метрологических измерений, то всё может значительно сложнее быть
первым делом уходят от dt/Vbe = 2mV (в среднем) на градус....
а это много, вобщем то
для диапазоне , скажем, 50 град, будет ошибка в 0,1В - и сразу же на шунтовом резисторе ток поедет, логично

[eddddy]

нагрузка, имеют нелинейную ВАХ.

а для генератора тока это пофинг, на нагрузку
ВАХ задает он сам
