Телевизор Рекорд В-312 нет растра.

[Артём Памшев]

Всем здравствуйте. Есть Рекорд В312, высокое есть искры смотрел, но картинки и белого растра нет, хотя строчная работает, и ни как не реагирует на регулировки яркости и контрастности спереди.
Я заменил все конденсаторы в кадровой схеме и радиолампы исправные. Как мне добиться растра? Дайте совет пожалуйста.
Телевизор 1978 года.

С уважением Артём!

[protol]

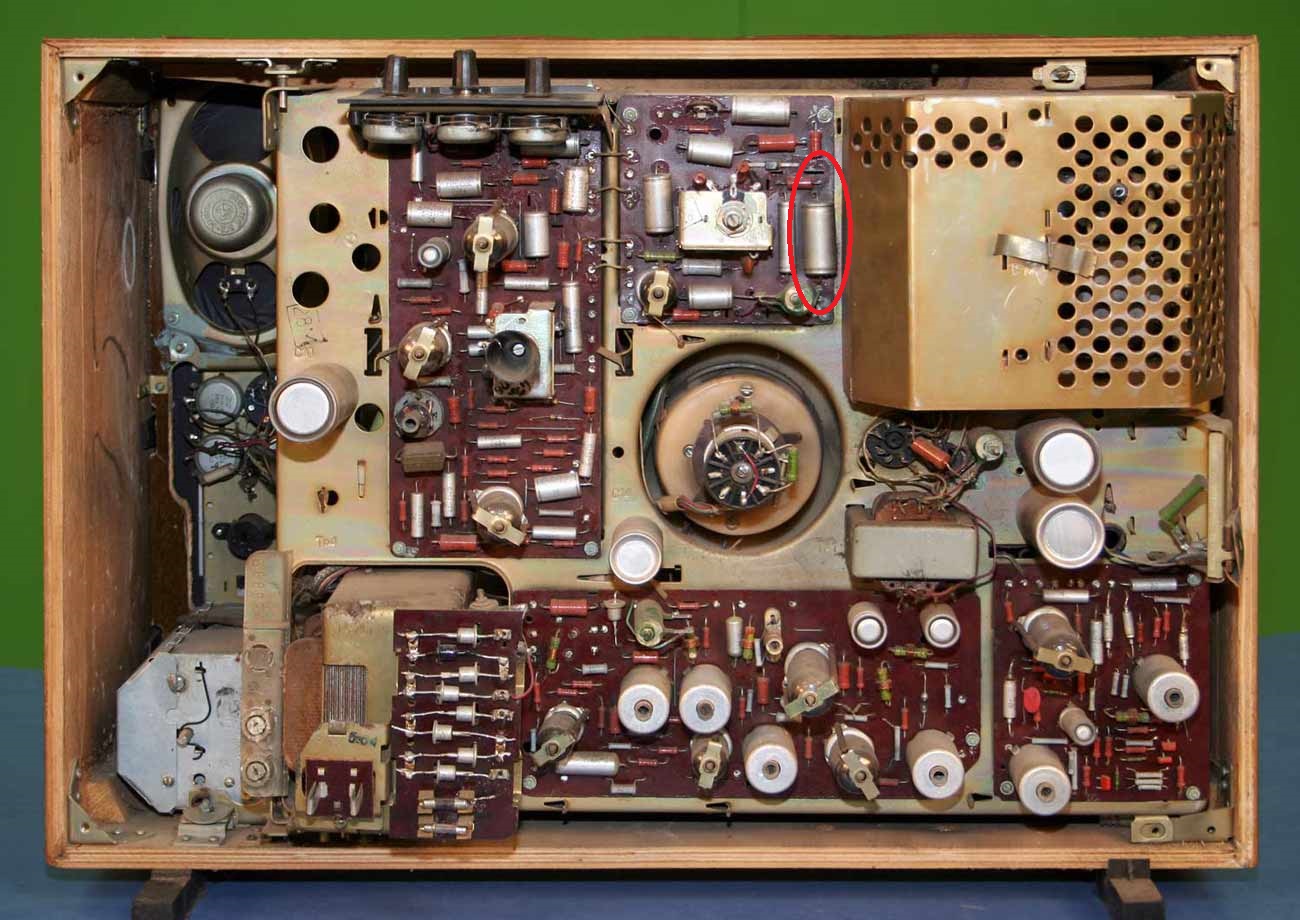

Вот этот конденсатор меняйте не глядя.

[С. Михалыч]

Этож надо, почти заходим в эпоху 8К, а вот еще и В-312 в строю

[Артём Памшев]

Вот этот конденсатор меняйте не глядя.

да, конечно менял.

[Артём Памшев]

_83f37ed6.jpg]

[tonwagen]

Тупой вопрос - а накал на кинескопе есть?

И еще - 1Ц21П меняли?
У нее накал светится?

[Артём Памшев]

tonwagen
Не в сети

Сообщения: 9
Зарегистрирован: Пт янв 30, 2026 8:04 pm
Телевизор Рекорд В-312 нет растра.
Непрочитанное сообщение Пн апр 13, 2026 8:34 pm
Тупой вопрос - а накал на кинескопе есть?

И еще - 1Ц21П меняли?
У нее накал светится?

1ц21п менял
Накал на кинескопе есть.

[gsmart]

Катод зацепить на массу через резистор в несколько кОм, экран при этом начинает светится?

[gesigor]

В некоторых телевизорах тех времен была еще защита от прожигания люминофора. Если кадровая не работает, кинескоп гасится. Обычно по слуху слышно, строчная свистит, кадровая - рокот.

[VAR]

1 проверить накал кинескопа, светит или нет

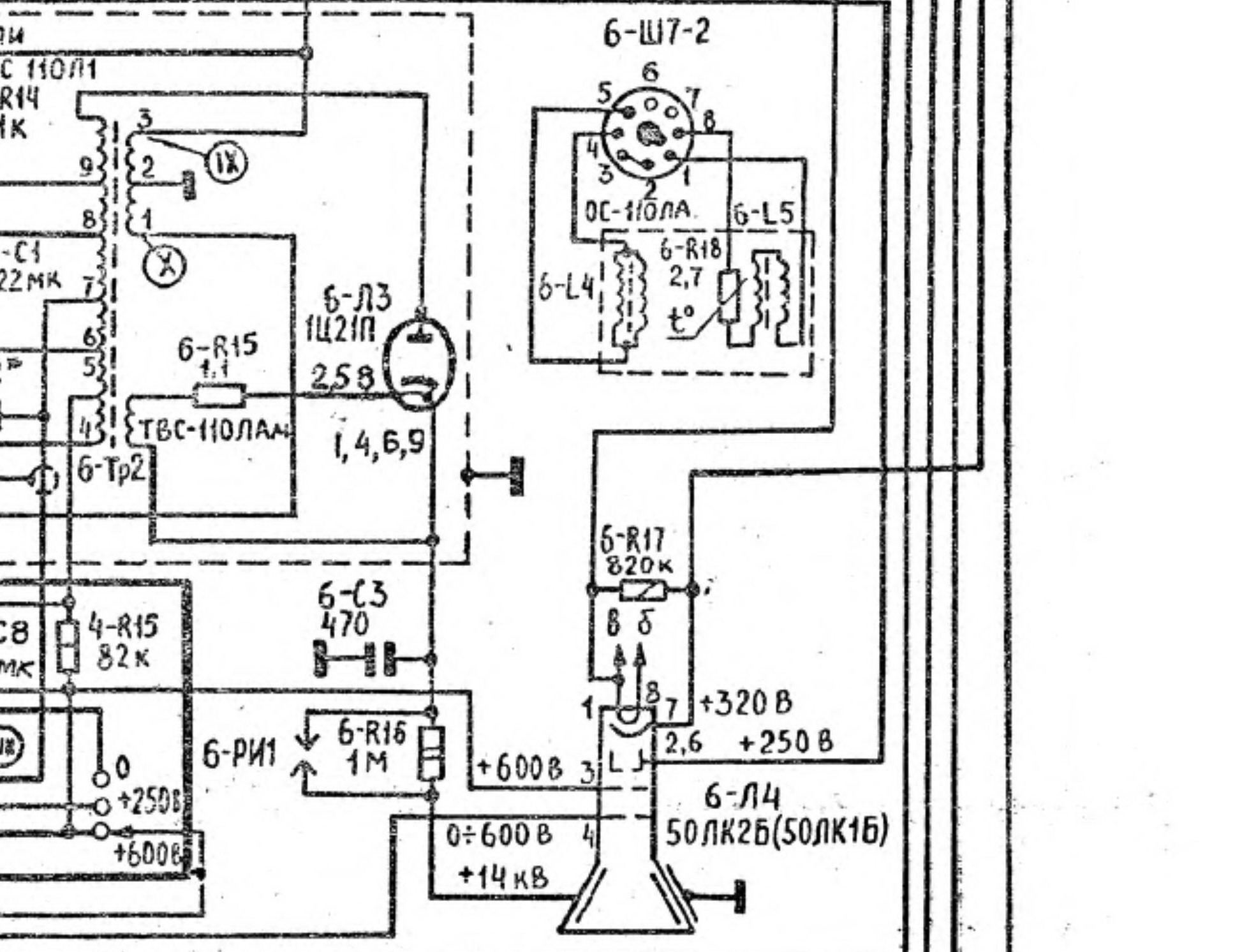

2 проверить напряжение на кинескопе, на схеме напряжения указаны:

[mart]

хотя строчная работает

Это хорошо. А втором аноде, есть высокое? Хорошо стреляет-щёлкает?

[mart]

Если нет желания измерить напряжение где-нибудь, то ради скуки кратковременно замкните модулятор с катодом кинескопа. Если появится растр, то тогда будем искать неисправность, но опять же, где-нибудь.

[Артём Памшев]

1 проверить накал кинескопа, светит или нет
2 проверить напряжение на кинескопе, на схеме напряжения указаны:

на катоде 7 выводе кинескопа напряжения 127 вольт, на модуляторе 2 и 6 выводе 0 вольт, первом аноде 3 выводе 124 вольта, а на Фокусирующий 4 выводе 0 вольта.

[gesigor]

На 4-С2 напряжение есть? Если нет, надо кадровую смотреть. На 4-R15 Должно быть примерно 600 вольт. Без них кадровая не запустится. Если и их нет, значит строчная как надо не пашет. Может при замене конденсаторов на пленку появилась ошибка в монтаже.

[VAR]

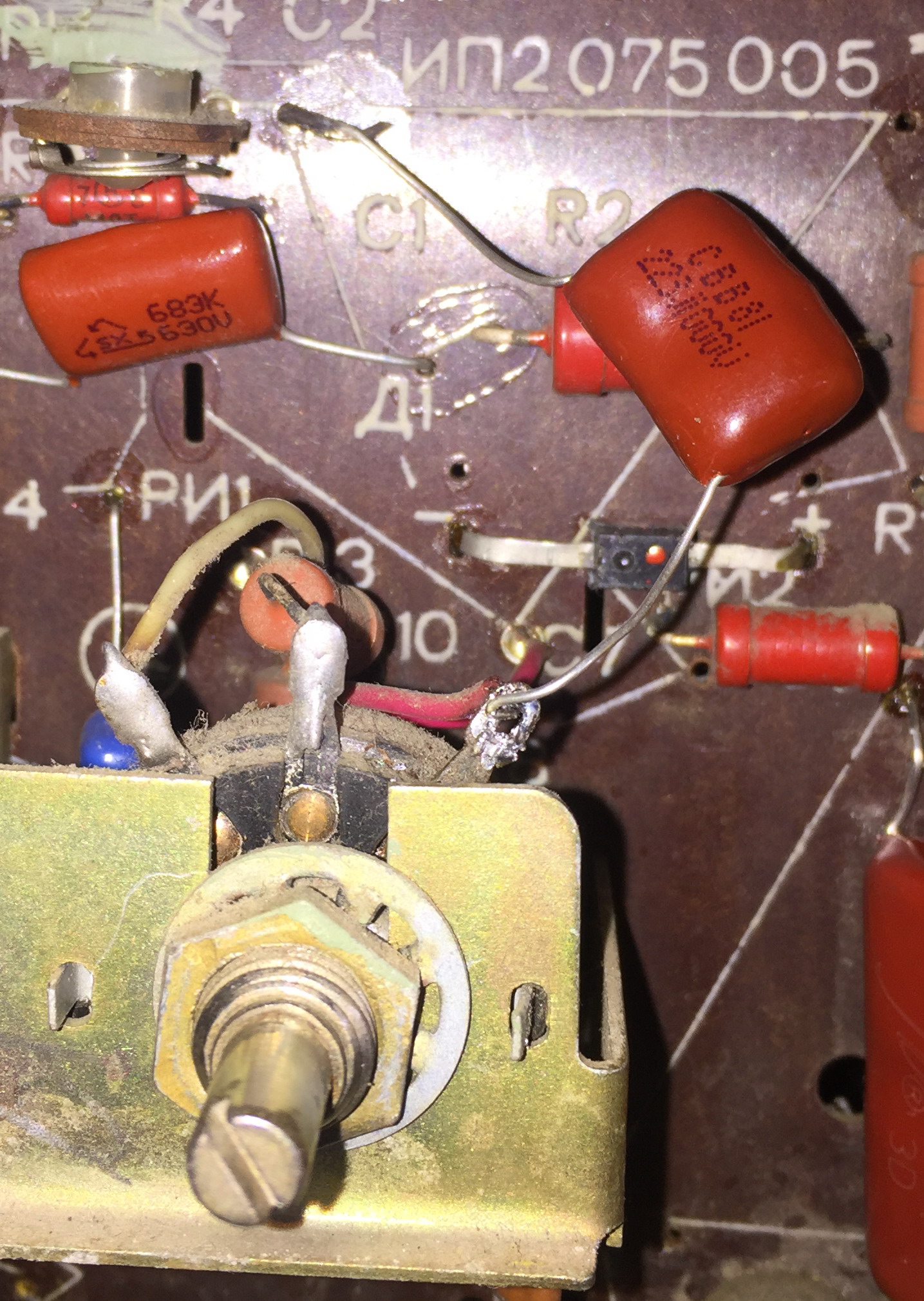

Блок 4 , на фото это что? Пайка такая? Нога конденсатора воткнута и не припаяна?

номинала 0.022 мкФ я что то на схеме не вижу... как и номинала 0.068 мкФ

[VAR]

Есть смысл ознакомиться с теорией:
скачать книгу 1979г Громов Н.В. "Телевизоры"
http://publ.lib.ru/ARCHIVES/G/GROMOV_Ni ... .html#0004
и со стр.53 почитать, как работает телевизор серии 3УЛПТ-50-III-1

[kioto1511]

Может быть ТВС?

[Sulphur]

Этож надо, почти заходим в эпоху 8К, а вот еще и В-312 в строю

На соседнем форуме и с УЛПЦТ возятся люди. :)

[mart]

на катоде 7 выводе кинескопа напряжения 127 вольт, на модуляторе 2 и 6 выводе 0 вольт,

Это говорит о том, что кинескоп заперт и растра не будет. Вывод 7, это катод и напряжение на него прибегает со стороны видеоусилителя.Выводы 2 и 6, это модулятор и напряжение на него поступает, если просто, с платы, где стоит лампа 6х2п, подстроечник "Яркость грубо". И самое главное, что это та самая плата, которая на фото и где меняли конденсаторы. Вот и поищите хотя бы то, куда пропало напряжение на модуляторе.

[protol]

та самая плата

И что-то мне подсказывает, что если увидеть читабельное фото этой платы с обоих сторон, многое прояснится...
И это не говоря о том, что...

номинала 0.022 мкФ я что то на схеме не вижу... как и номинала 0.068 мкФ

Читай - налеплено чего ни попадя и куда попало...

[2vlad]

Читай - налеплено чего ни попадя и куда попало...

А что Вы от него хотите? Он же "калекцианер", а не радиолюбитель/твмастер...
