Если кому нужно, то привожу размеры насадки-бочонка на вал ТСК-1 проигрывателя Электроника Б1-01:
Диаметр наибольший (середина) 19,00 мм
Диаметр наименьший (края) 18,40 мм
Высота насадки 11,50 мм
Диаметр вала ТСК-1 2,00 мм

Замеры сняты штангенциркулем с точностью реальной погрешности от 0,01 до 0 ...

тут решил проверить ещё раз питание- по минусовой шине -28 вольт вместо -15

Я бы тоже, как минимум, пританцовывал в таких условиях

У меня один дед купил как то Орфей-103, через три дня приносит свою старую радиотехнику 001 в отличном состоянии, корпус и крышка почти как новые. Сюрприз был внутри. Вместо родной платы стояла самодельная кварцованная плата, другой мотор и сам диск точёный на станке. Само управление осталось ...

А учитывая, что эта грязь лезет в оба канала, то стоит посмотреть что творится в области переменника баланса.

Что кажет осциллограф на 6-ой ноге DA 3 = базе VT1 ?
Что покажет, если отпаять базу VT1, чтобы проверить чистый выход DA3 без нагрузки?
И по какой причине вылетели DA3 с выходным каскадом?

У меня образец минималистичности ))
Рабочий стул


Рабочий стол

Блок питания с платой генератора будет в отдельном корпусе для самопальной вертушки, но это все будет отдельной темой

Sulphur писал(а): Ср мар 11, 2026 10:33 amОтлично!

По здравой логике, такие резисторы на схеме должны помечаться звездочкой, как подбираемые. Но нет - это только мечты, как и плата не гетинаксовая, а текстолитовая

Победил плату!

Помог сплошной замер всех резисторов, результатом которого выявлено существенное расхождение номиналов R11 и R13 в цепи регулировки амплитуды. Остальные резисторы в допуске +/-10%.

По схеме R11 (33я скорость) 330 ом - стоял 181 (фактически 175) ом (заводская пайка!).
По схеме R13 ...

это 1-ЭПУ70С в кн. Алексеева слегка расписано
https://rw6ase.narod.ru/index1/gram_zap ... 0s_al.djvu
https://rw6ase.narod.ru/index1/gram_zap ... r4_86.djvu


эта документация у меня есть, но и там режимы по схеме отсутствуют.
Но не суть - схема несложная, дело движется к финалу.
Плату запустил ...

Начал по старинке, замеры мультиметром.
Режимы относительно массы:
выход на двигатель (без нагрузки-двигателя) (1-выход Правой части генератора, 2-земля, 3-выход Левой части генератора)
постоянка/переменка, пуск 2-1 +0,17/0,25 / 13,5
постоянка/переменка, стоп 2-1 +0,057 / 0
постоянка/переменка, пуск ...

По подключению: на схемах вроде написаны цвета проводов двигателя. ДСК-50 по крайней мере.
А настраивать так: вначале установить частоту вращения двигателя, затем амплитуду, потом сдвиг фаз.


в моем случае этот вариант отпадает, т.к. у ТСК-1 все провода желтые, у которых одна пара помечена ...

Всем привет!

Попалась в руки прилично "копаная" плата генератора мотора от проигрывателя Радиотехника ЭП-101.
На первичной проверке по КЗ показало исправность полупроводников, два фильтрующих электролита по 200мкф потребовали замену - заменил (200 не было под рукой, поставил 2200).
Также проверены ...

спасибо за параметры катушки) Интересно, а по длине там этого провода - метров 100?
я пока на Авито соленоиды для Ноты заказал, сразу две штуки (старые привычки, все в запас)), вместе с платами управления. Приедет, займусь.


https://yandex.ru/search/?text=%D0%BA%D0%B0%D0%BA%D0%B0%D1%8F+%D0%B4%D0 ...

Внушает! Успехов и терпения в проекте!

Так и Корвет, как бы уже не Корвет... :smile:


Ээ..ммм...в корне не согласен.
Thorens TD-125 имеет съемный armboard и серийно комплектовался родным, отличным тонармом TP-16, с нерегулируемой базой. Но в миру он распространен с английским тонармом SME-3009 на регулируемой базе, что считается ...

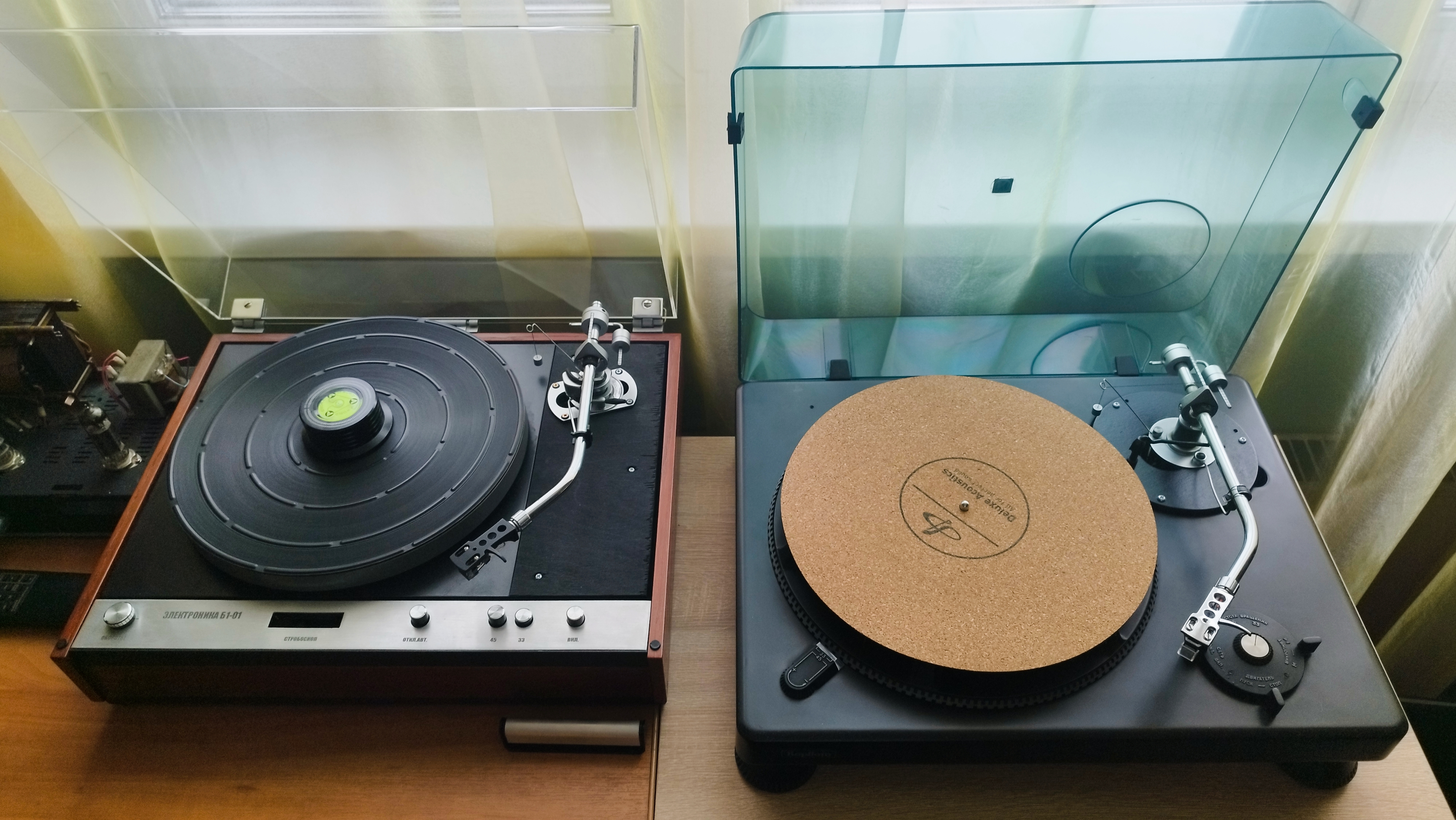

Б1-01 и Корвет-038
Третий, самоделка, в стадии сборки.
