Ремонт CD-плеера ITC-T6221

[igornik]

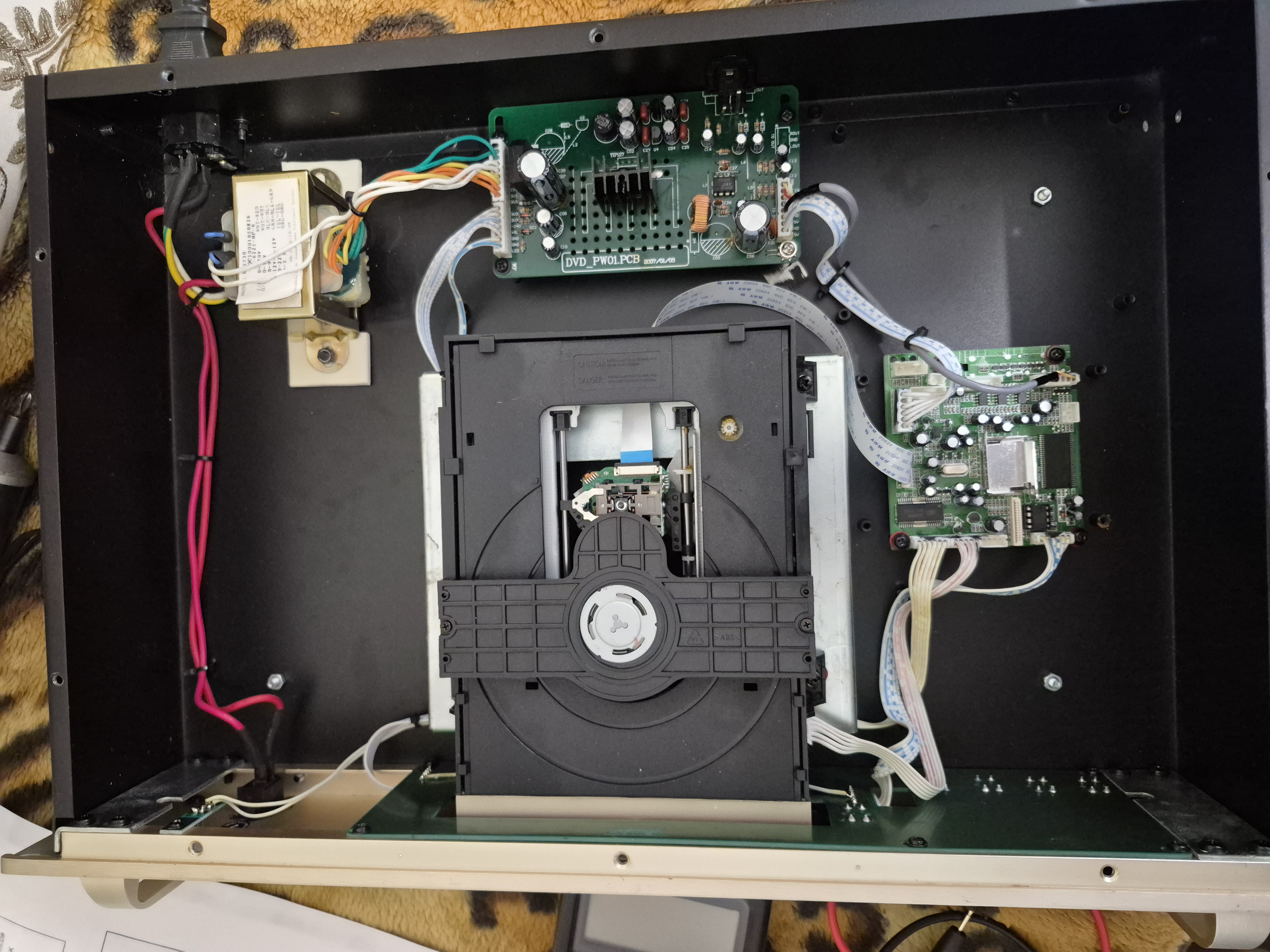

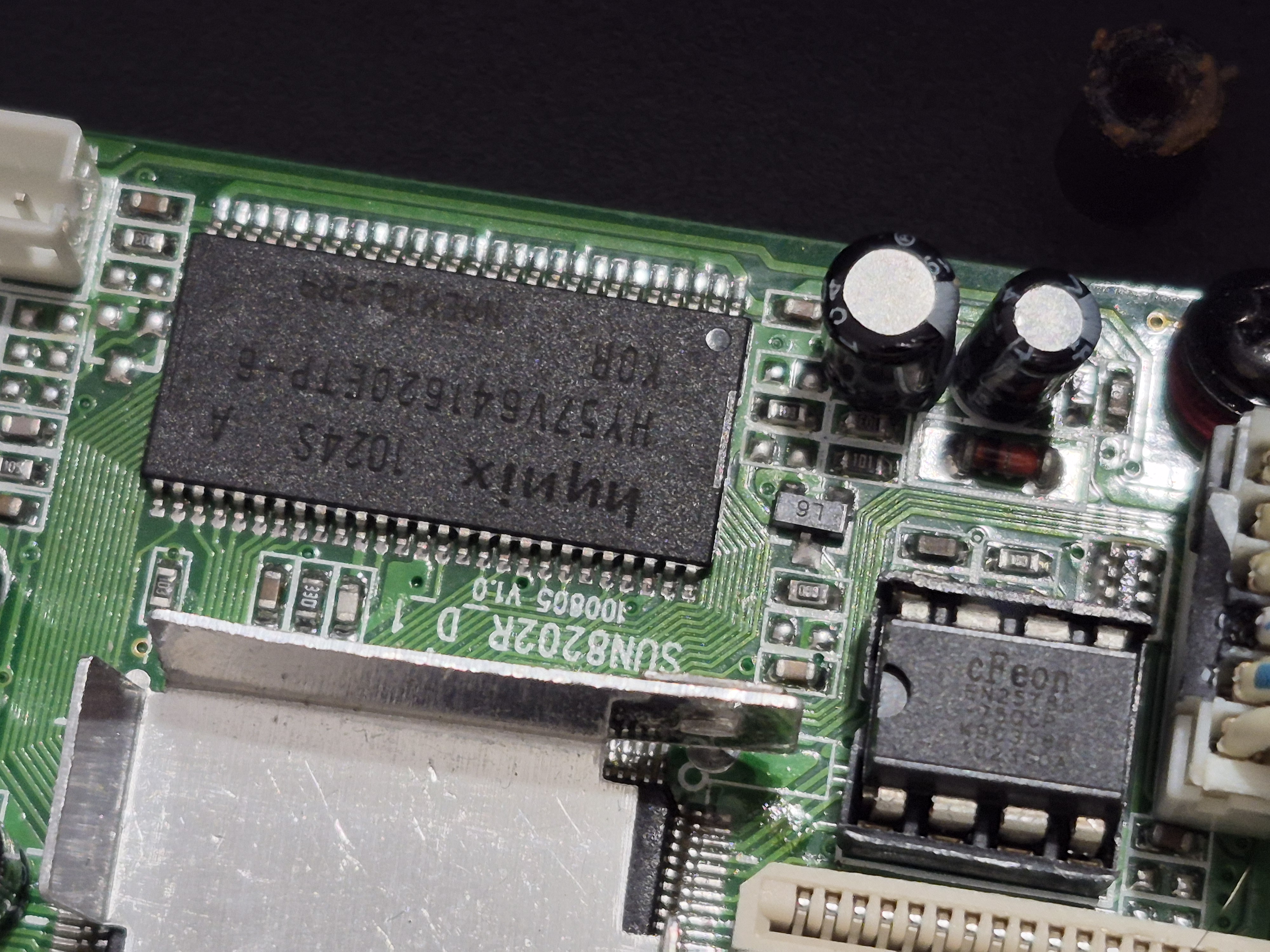

Появилось немного свободного времени и вот решил попытать счастья в ремонте ITC-T6221. Плеер не подаёт признаков жизни, лишь еле-еле тлеет индикатор. В сети схему на него найти проблематично (походу собран из китайских комплектующих для DVD плееров). Блок питания в первом приближении рабочий, все напряжения выдаёт, единственное - это немного заниженные плюс и минус 12 вольт (снимал его, прозванивал, запитывал от внешних источников). В конце концов "упёрся" в флеш-память; подозреваю что проблема в ней (EN25T80-75QCP), т.к. при большом увеличении вроде как есть повреждение корпуса м/с. А теперь вопрос: есть ли у кого либо из форумчан в пользовании такой аппарат? Нет ли возможности снять дамп с этой микрухи? Сама м/с в плеере съёмная, установлена на панельке...

[!Neofit]

Нет там никакого повреждения.
1. Перепроверить питание. Не только уровень, но и пульсации: https://rt22.ru/viewtopic.php?p=19868#p19868 C06 и C07 - не обоссались ли?
2. Поискать в сети дамп флэшки с рабочего аппарата и перепрограммировать её. Сталкивался с "утечкой" данных в 25-й серии от азиатских производителей.

[Serjio]

при большом увеличении вроде как есть повреждение корпуса м/с.

О блин началось...сразу дилетантская диагностика. Там на микросхеме 3.3 вольта напряжение. Чтобы она прогорела до дыр в неё надо вдуть пару ампер. У вас блок питания раньше разнесёт в щепки.
Документации ремонтной на него не найдёте - это ж профессиональная техника. Вся документация ДСП.

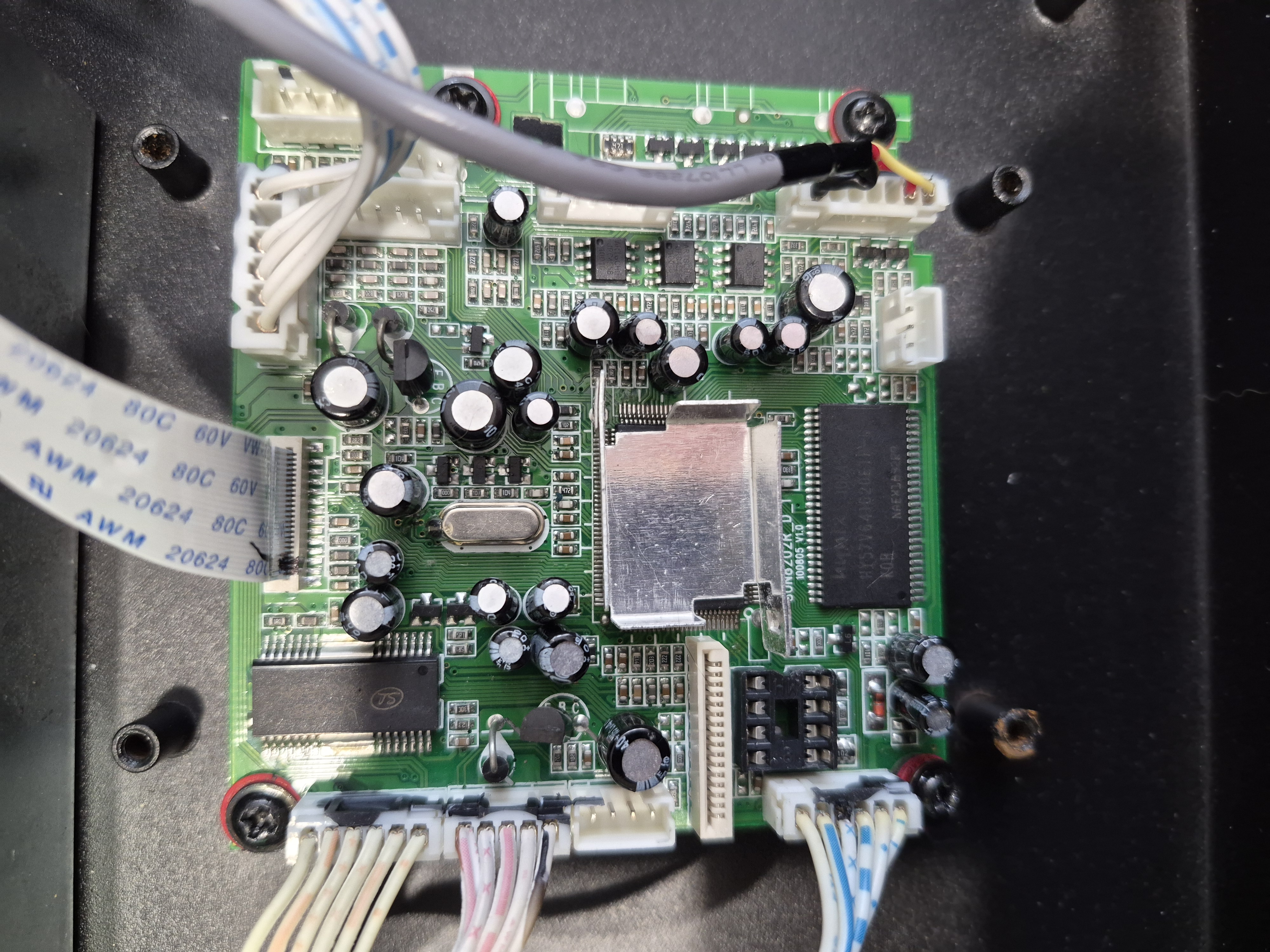

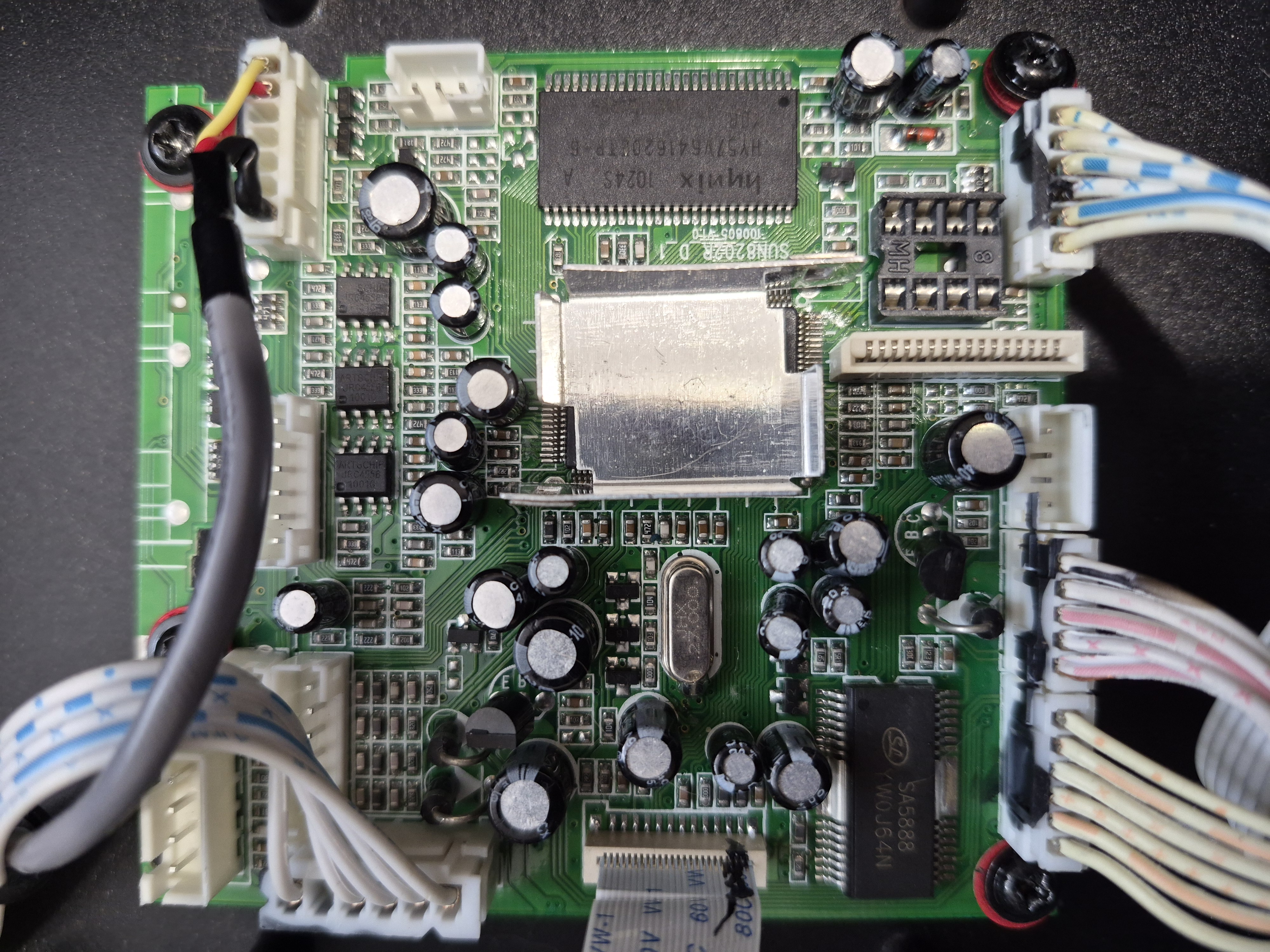

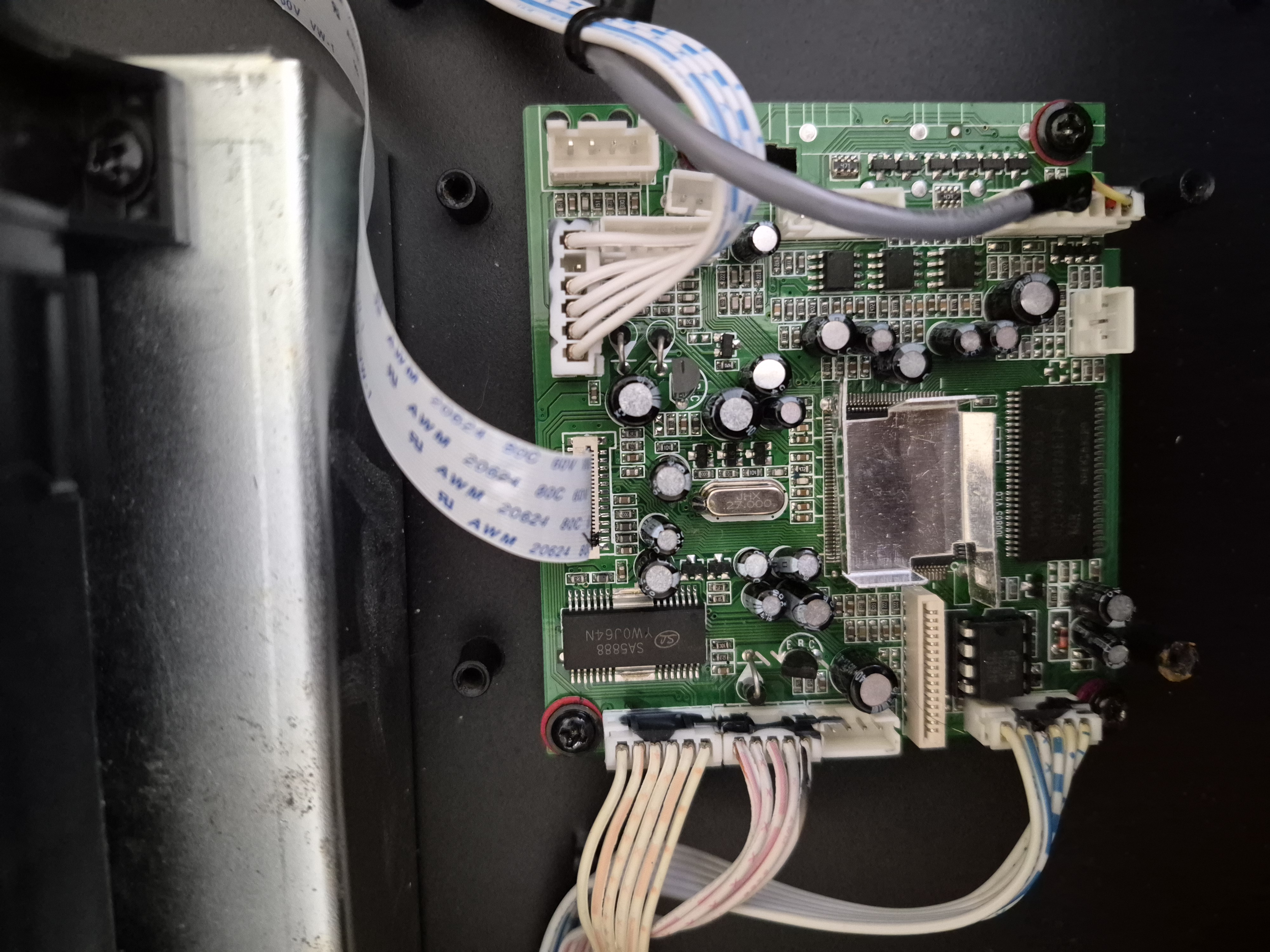

А так по виду обычная китайская плата...можно купить её вообще целиком за недорого. Процессор похоже SPHE8202A.
От этого и надо плясать. Бывает слетает прошивка, но аппарат даже со слетевшей прошивкой будет включаться.
А то что там у вас "тлеет" вообще ни о чём...ждите когда перестанет тлеть и ярко вспыхнет.

[igornik]

Serjio, на самой м/с намерял всего 0,7вольт питания... Проц-р sun8202r. Купил бы плату целиком, только вопрос как найти её среди "ширпотреба"?

[Serjio]

на самой м/с намерял всего 0,7вольт питания...

На какой микросхеме? Если на флешке, то можно её вынуть из панельки и померить напряжение без неё. Если будет тоже самое, то копать блок питания. Если напряжение поднимется до 3.3 вольт, то дохлая флешка, но она при этом должна греться прилично. Плату вот точно такую же не найдёте...это узкоспециализированное изделие. А похожих из ширпотреба полно.
У меня тоже есть донор на 8202R.
Но я думаю что эту вполне можно восстановить.

[Oleg456]

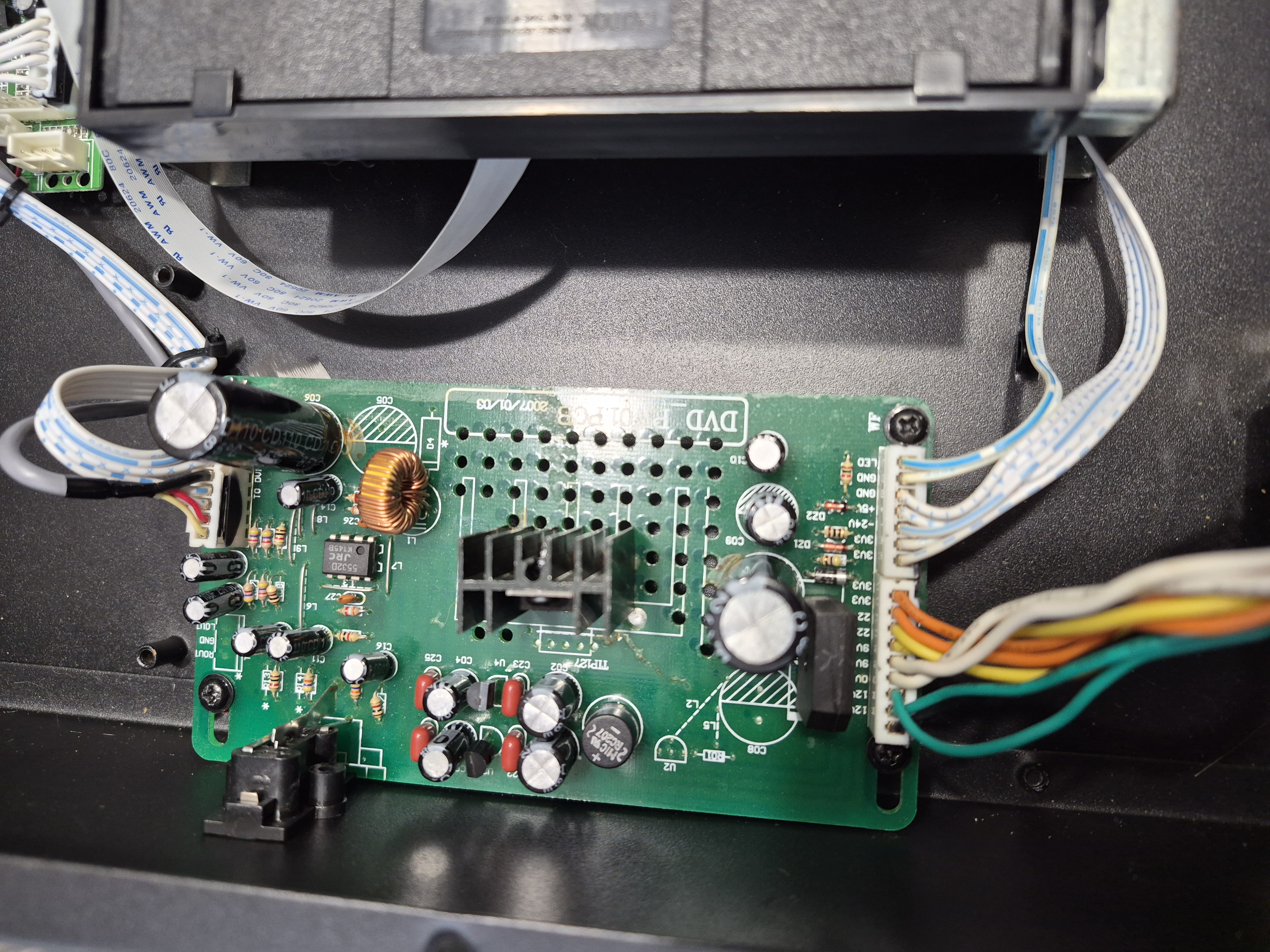

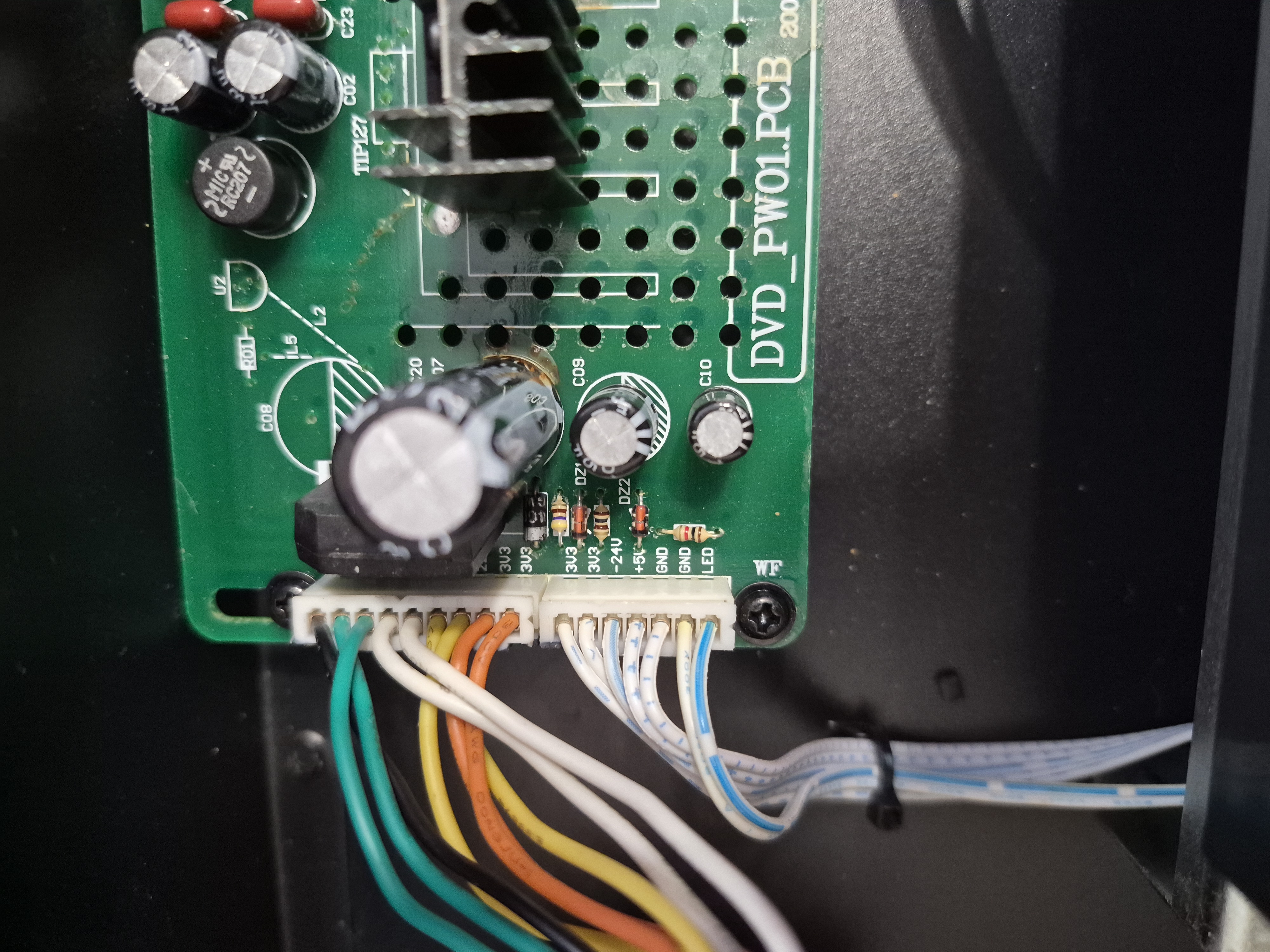

Все нужные напряжения для работы платы индикации и платы и платы плеера указанны на разъёмах блока питания обвёл красным, а приходящие с транса обвёл желтым, легко проверить.

[Однако]

подозреваю что проблема в ней (EN25T80-75QCP),

А что мешает поставить ИМС в программатор и прочитать содержимое?

[!Neofit]

Не прочитать, а сравнить с образцом? Пока - неизвестным...

[igornik]

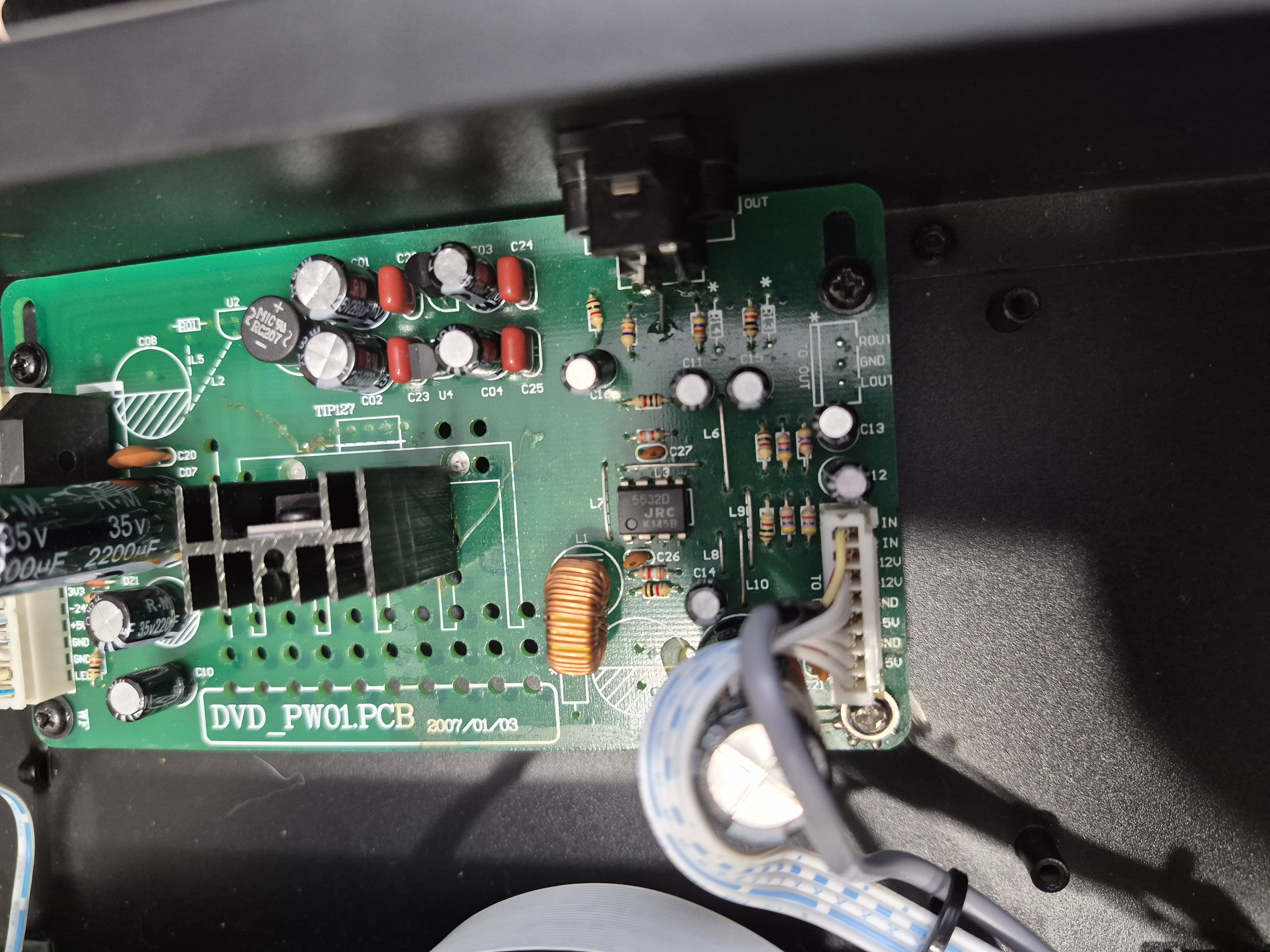

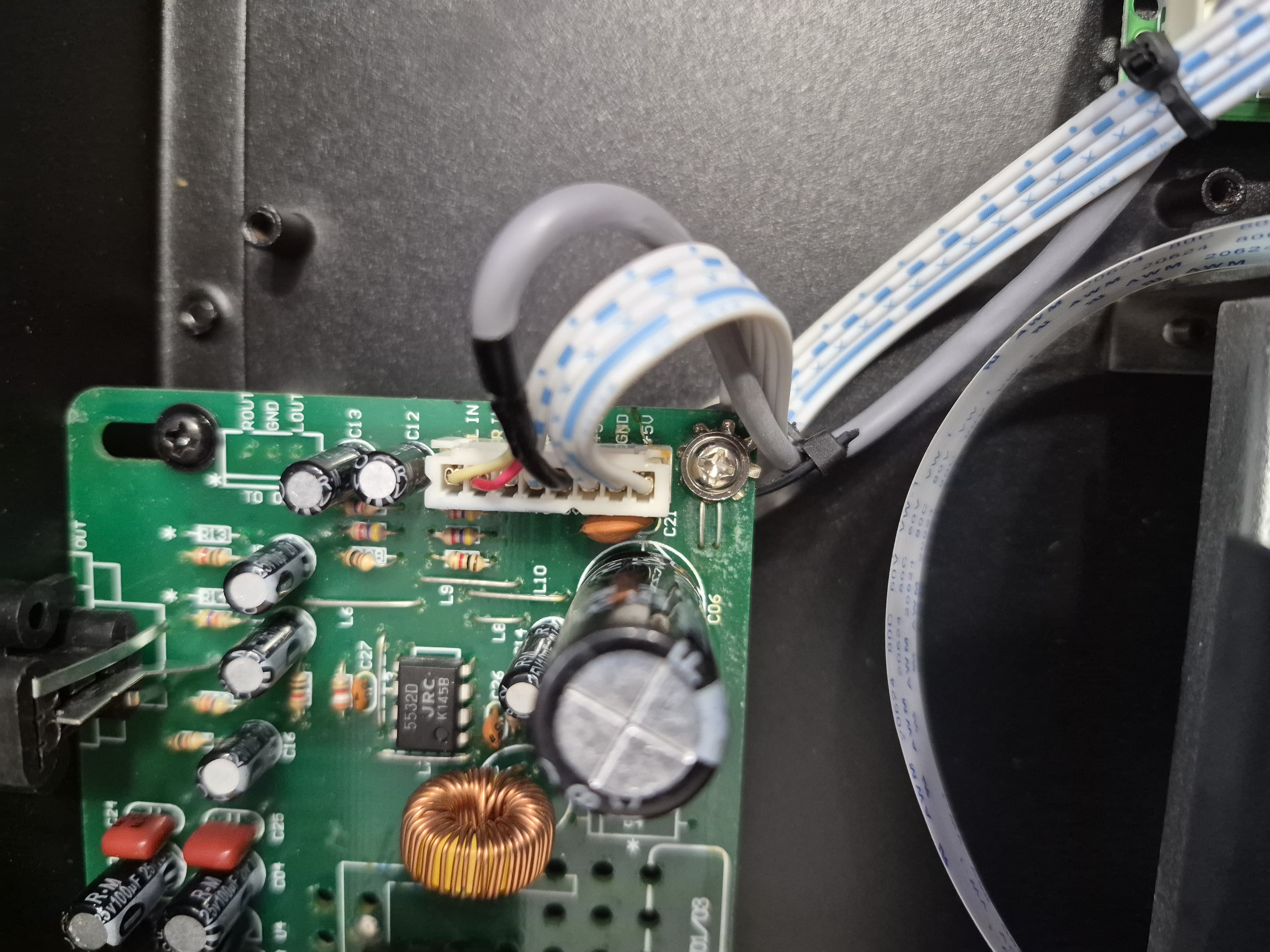

Oleg456, а тут вообще весело... Надписи от трансформатора не соответствуют надписям на плате, а именно ~ 12 вольт две обмотки и их общий провод. На плате написано - и + 12 вольт, а по факту - и + 8 вольт. Эту плату снимал и запитывал от двухполярного источника +- 14 вольт, на выходе те же +- 8 вольт. Остальные напряжения соответствуют надписям на плате.

[Oleg456]

На плате написано - и + 12 вольт, а по факту - и + 8 вольт. Эту плату снимал и запитывал от двухполярного источника +- 14 вольт, на выходе те же +- 8

Ну давайте с азов, с транса заходит переменка 12 вольт, меряем эти 12 вольт переменки, если там не 12 вольт, отключаем разъём транса от платы и меряем переменку на этом отключённом разъёме, если там нормально, подключаем этот разъём и измеряем постоянное напряжение после диодов на кондёрах, при отключенной нагрузке, если всё нормально, то напруга должна быть вольт-+ 15, если это не так, то или кондеры высохли, или с диодами проблема.

[igornik]

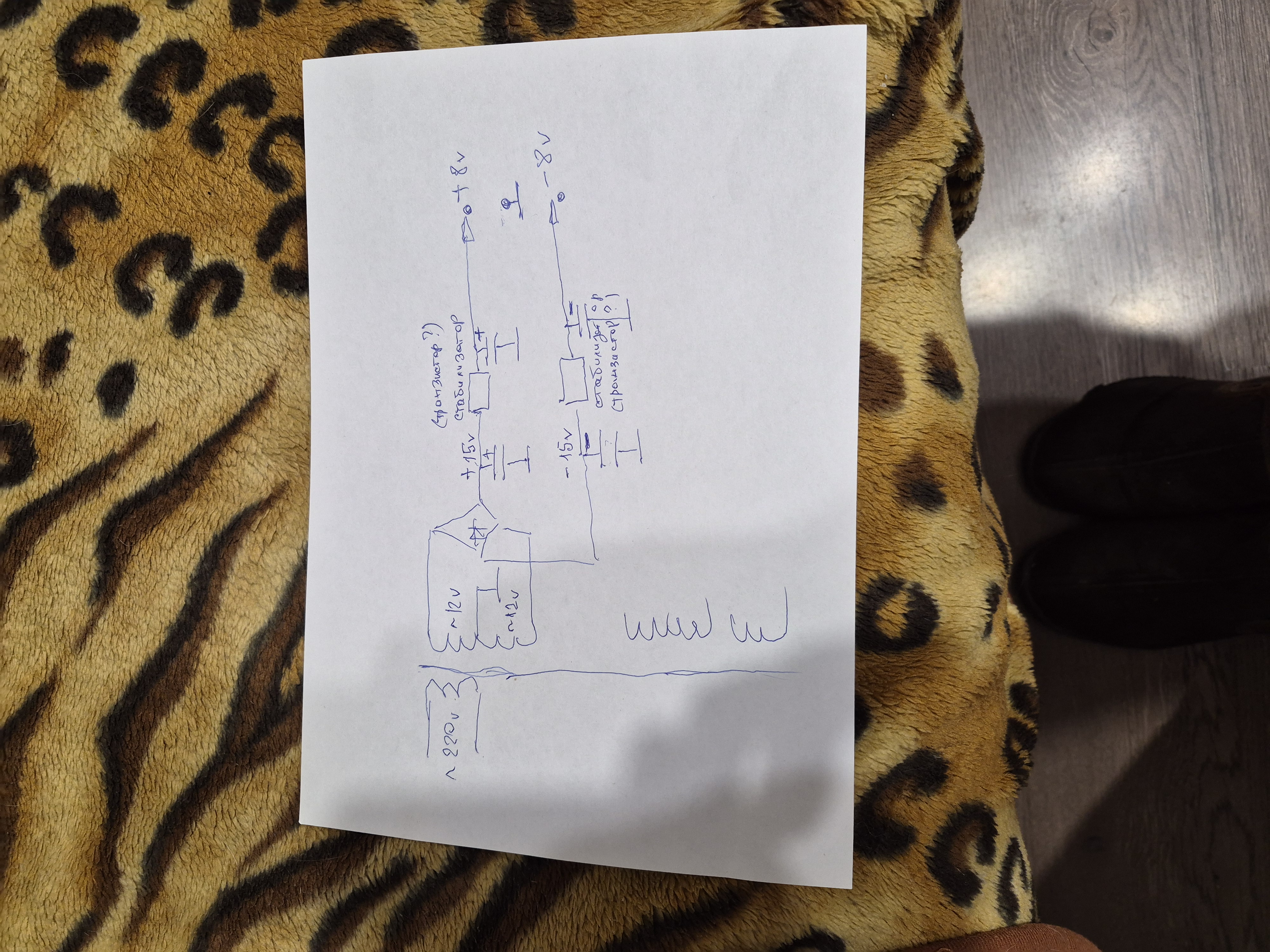

Oleg456, Именно так и делал. Что с нагрузкой, что без на выходе -+ 8 вольт. Диоды в мосте исправные, пульсаций нет. На скорую руку накарябал часть схемы с измерениями.

[Игорь40]

Стабилизаторы это какая маркировка на них? Тоесть не понятно стабилизатор или транзистор? 5532- операционник-? А где стабилизаторы ? на радиаторе?

[igornik]

Игорь40, маркировки никакой не видно, внешне в корпусах как кт3107.

[Игорь40]

Игорь40, маркировки никакой не видно, внешне в корпусах как кт3107.

А если вооружённым взглядом? должна быть маркировка.Ну если должно быть два плеча по 12 вольт то по идеи должно приходить вольт по 15 на входа.
Как вариант запитать эти два напряжения от внешнего стаба двухполярного с ограничением по току.

[Игорь40]

Не прочитать, а сравнить с образцом? Пока - неизвестным...

Ну хотя бы посмотреть на выходах активность биоса при включении, да и на кнопке включения глянуть что там.

[!Neofit]

На скорую руку накарябал часть схемы с измерениями.

Не там ищете. Осциллограф есть, чтобы померить выходы 5 и 3,3 В с БП? Если нет - смотрите мою ссылку и меряйте постоянную составляющую и пульсации.
Нарисованные сейчас плюс-минус нужны для чего-то аналогового. А дело в том, что проц не стартует.
Толстые конденсаторы в БП - не протекли ли?

[Serjio]

Сразу вспоминается фраза из фильма Ширли-Мырли, когда они все в лифт зашли.
Вам зачем нужны сейчас эти 12 вольт??? Это стабилизаторы аналоговой части... питают они звуковые ОУ и к старту СД плеера вообще не имеют ни какого отношения. И ОУ всё равно 2 по 8 или 2 по 12 вольт на них придёт...они будут работать и от 2 по 6 вольт.
Для питания процессора эти напряжения не нужны! Пока процессор не получит нужного питания...кина не будет.
Основное питание для процессора это 3.3 и 1.8 вольта. Только при наличии этих напряжений он включится.

[igornik]

!Neofit, указанные напряжения присутствуют, пульсаций нет. Конденсаторы целы (проверял). Эх,знать бы где на мамке находятся источники питания для проца...
Игорь40,

Как вариант запитать эти два напряжения от внешнего стаба двухполярного с ограничением по току.

эту процедуру проделывал.

[!Neofit]

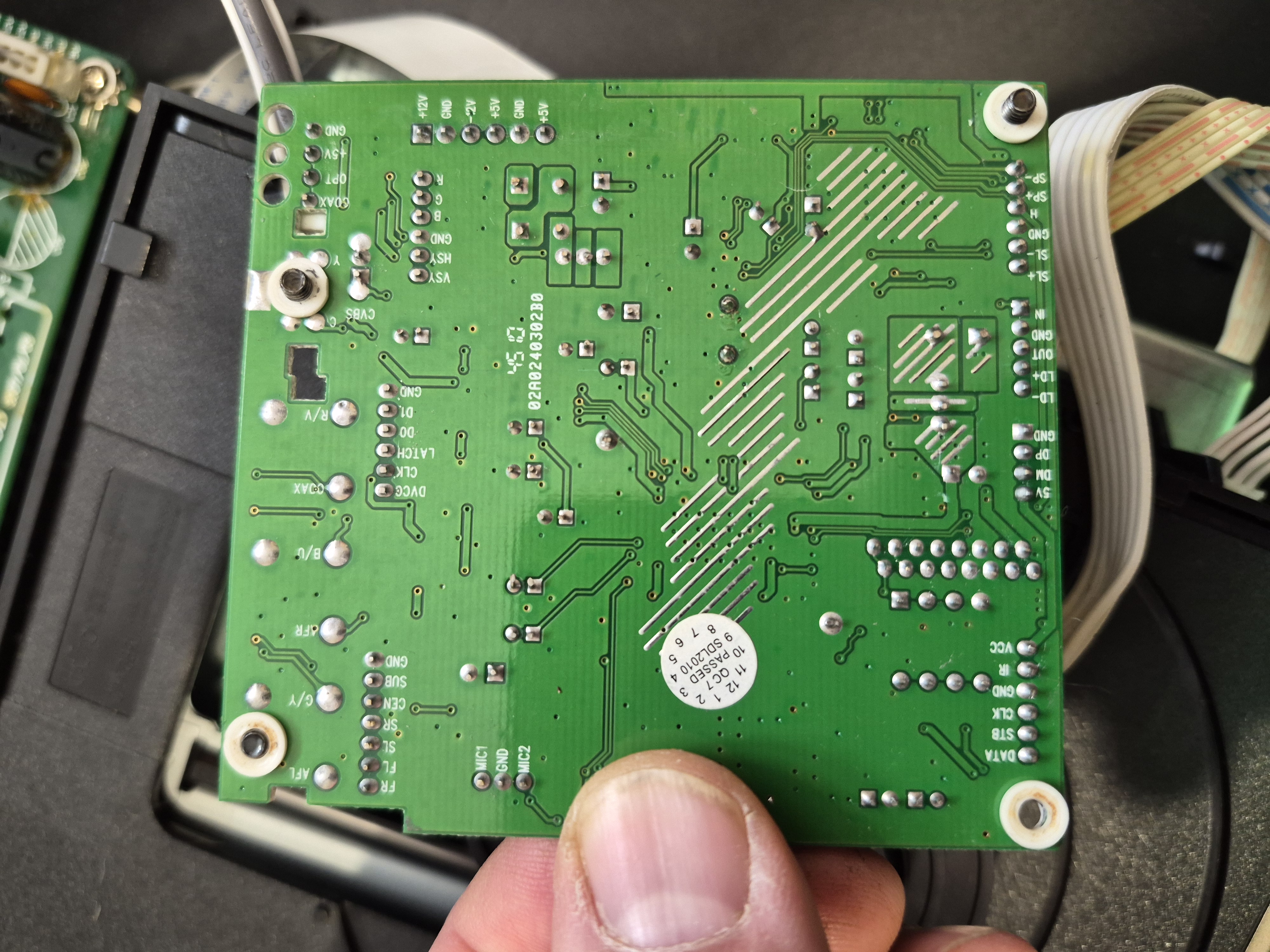

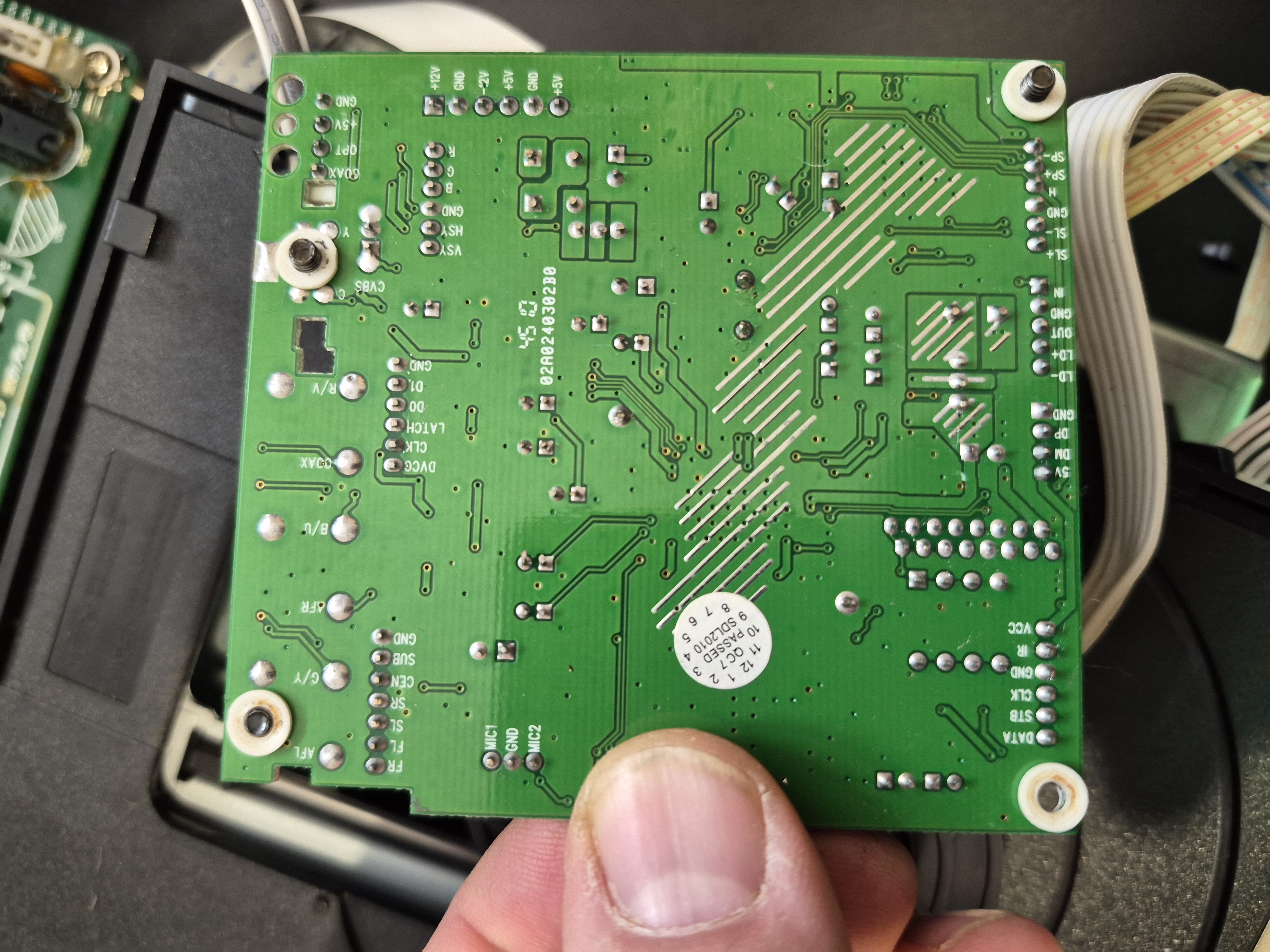

Если сделаете фото почëтче и с маркировками у разъëмов - можно поискать.
Не исключено, что эти стабилизаторы на плате с индикаторами.

[igornik]

флеш м/с снял.

[Serjio]

флеш м/с снял.

Напряжение напишите на всех выводах панельки под флеш. Флешку в программатор, считать и сохранить прошивку.

знать бы где на мамке находятся источники питания для проца...

На данном этапе это не обязательно знать. Нужно померить напряжения на выводах процессора: 4,10,32,77,86. Померить АККУРАТНО! не замыкая выводы.
Стабилизаторы 1.8 вольт это вон те (в корпусе ТО-92) транзисторы на плате обычно типа 8550. 3.3 вольта должно приходить с блока питания.

[igornik]

Serjio, вижу 3,3 вольта только идущие на плату индикатора (очевидно накал, т.к. переменка).

[igornik]

Serjio, Приеду домой - попробую промерять напряжения в указанных вами точках.

[Serjio]

вижу 3,3 вольта только идущие на плату индикатора

Ну значит оба стабилизатора на плате...там 2-а транзистора, один стабилизатор 1.8 вольт, второй значит 3.3 вольта.

[411i6470r]

какой интересный сидюк .. как будто хотели собрать ДВД но на складе не оказалось двд-шных лазеров : ) И этот санплюсовский проц - пожалуй, самое ненадёжное что в таких аппаратах можно встретить (двд-шники разные по гарантии и после гарантии доводилось ремонтировать) . похожий дефект , когда дисплей ,,тлеет,, - питания на месте, но нет реакции на кнопки , вообще не возможно включить , у подобного рода китайских изделий , был по причине выхода из строя микросхемы драйвера дисплея (маркировку уже не вспомню, много лет прошло), которая стоит на плате самого дисплея (либо рядом) , дохнет от статики обычно . в 2008 менял пачками . в эленбергах, Дэу, ввк туда же . осмотрите плату дисплея - если там присутствует микруха, SMD естественно , в квадратном корпусе типа QFP, вывода с четырёх сторон , это и есть драйвер . однако , как в случае с санплюсами - может меня память подводит , и там непросредственно с проца управление и индикация реализована .. но как вариант - не исключено , проверьте .
