Делимся опытом изготовления печатных плат

[Дядя Фёдор]

Filipp,
Ну и славненько!

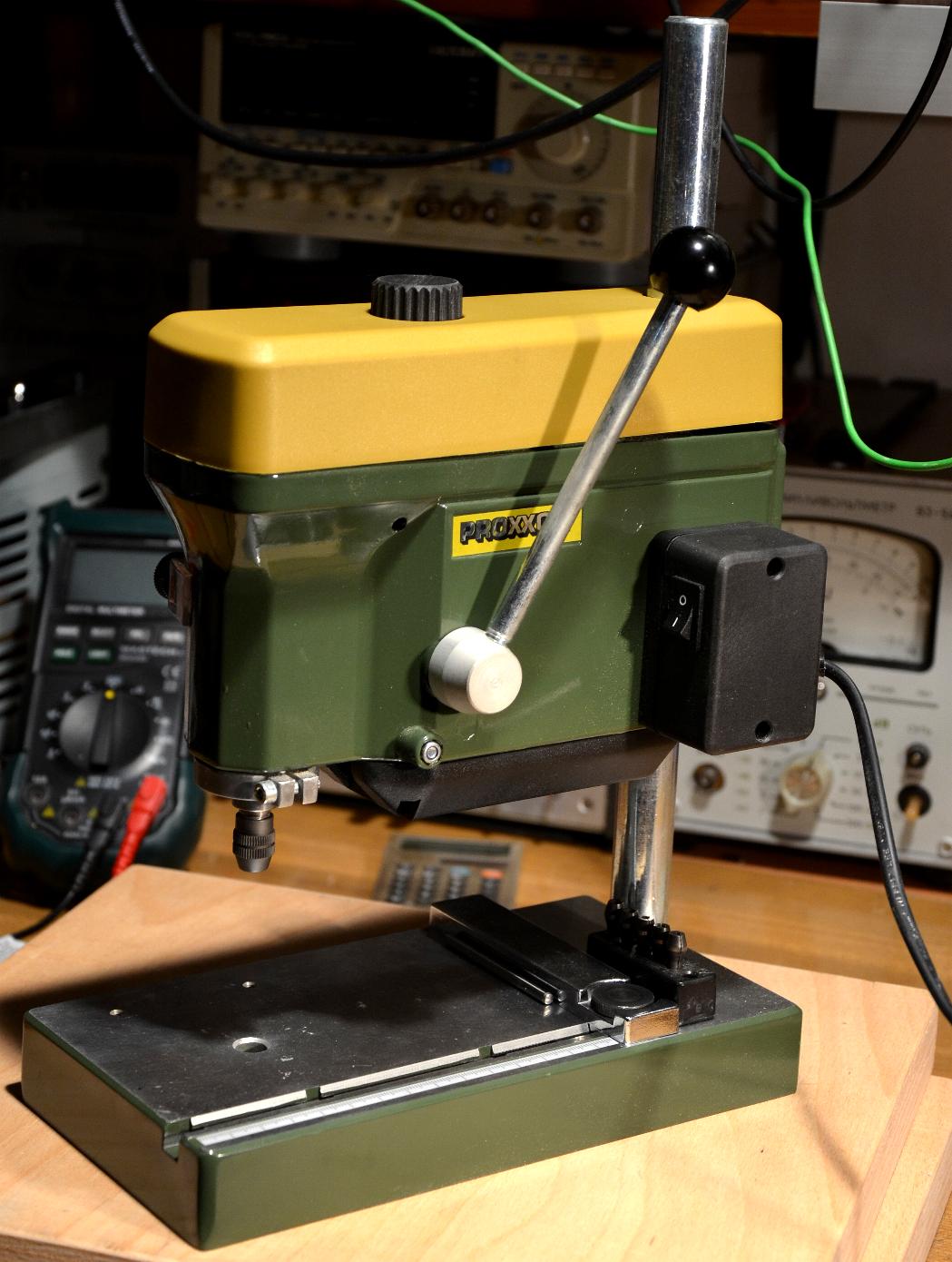

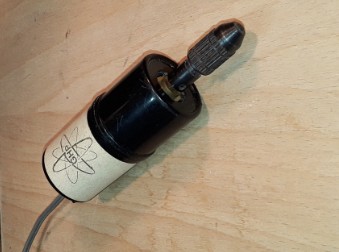

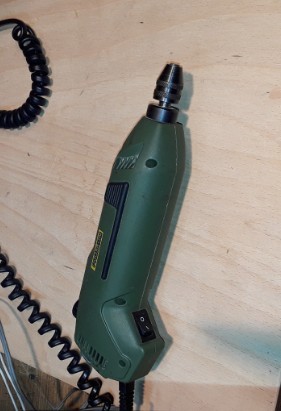

[Дядя Фёдор]

Вот , потом балочик с фоторезесистом полрытие им фольгированный гетинакс. Запекание в духовки. Наложении маски с рисунком дорожек. Облучение ультрафиолетом, проявка в щёлочи, травление в смеси царской водки зачистка нулёвкой, покрытие жидкой канифолью , пайка деталей. ( ни чего не забыл?)
Потом мне это надоело, стал покупать уже готовый покрытый стеклотекстолит фоторезистом.
А когда надо быстро, переходим в первый пост.

[Filipp]

стал покупать уже готовый покрытый стеклотекстолит фоторезистом

Тоже повёлся на это.
То ли просроченный, то ли брак, (всё по инструкции), и вся маска вместе с рисунком смылась...)

[Дядя Фёдор]

Filipp,
Тут секрет в том, что от каждой фирмы разное время засветки фоторезиста.
Я вседа делаю тестовую пластину, где каждые 10 см засвечиваю больше 10.20 секунд. Потом проявляю и вижу сколько времени надо для лучшего результата.
Конечно, это всё геморно. Поэтому переходим в первый пост!

Что маска смылась, скорее всего сильная щёлочь была в процентном соотношении. Надо 7% натриевой щёлочи.
Читал, что некоторые применяют калийную щёлочь ( у меня на работе такой нет ) с лучшем результатом.
Смешивание натриевой щёлочи с жидким стеклом, типа даёт гарантированый результат. Но не пробовал по той же причине.

[Filipp]

Конечно, это всё геморно.

Согласен.
Будь жив Чехов в наше время радиолюбителем - он бы сказал:
у радиолюбителя должно быть всё прекрасно - и печатная плата, и корпус и лицевая панель... )

Поэтому и не хочется иногда собирать что то из го.на и палок.
А проще купить эстетически красивую и функциональную вещь...
Что бы глаз радовала и проблем не доставляла...

[Serjio]

...рисую рейсфедером, цапонлаком с добавлением пасты шариковой ручки...

Тоже раньше так рисовал. Вот ещё остались "орудия производства":



Половина трубочек покупные промышленного изготовления, а половина сделаны вручную на заказ.
И устройство для ровных дорожек:



Сейчас только ЛУТ.

[Yuriy]

на станции юных техников

У нас их не было, и радиокружков.
Первый радиокружок был в школе, когда я учился классе в восьмом. Тогда помимо детекторных приемников у меня уже был собран и работал приемник прямого усиления на пяти транзисторах.

[Дядя Фёдор]

Я свой первый приёмник собрал в 10 лет, на 1 транзисторе. Радости было , даже не опишиш. Станции юных техников ещё тогда не было, её построили 2 годами позже, но меня в радиокружок не хотели брать. Брали туда начиная с 7го класса, когда по физике начинали изучать электричество. Тогда я притащил им свои поделки, которых накопилось за это уже время. И меня сразу взяли.. Вот такая история. Там в теме фотографии СССР выставил фото с нашего радиокружкаю. Кто меня первым, с первого раза найдёт тому бал в репутацию...

[_ALS_]

Когда-то тоже рисовал.
С начала 2000-х переносил рисунок ПП в формат CorelDraw и заказывал порезку оракала в рекламных агенствах.
Порезанная плёнка клеится на текстолит, травится любым доступным способом.
Потом появился домашний фрезерный станок и последние несколько лет я режу платы на нём.

[Karlson1664]

в теме фотографии СССР выставил фото с нашего радиокружкаю. Кто меня первым, с первого раза найдёт

[Дядя Фёдор]

Karlson1664,

Ты знал, ты знал!

[Karlson1664]

Конечно Саша, я знал

[Дядя Фёдор]

Karlson1664,
А Саша кто такой?

[Karlson1664]

Дядя Фёдор,
Это из другой серии....
Клава в тлф клина поймала

[Дядя Фёдор]

Понятно
