Другая, конечно. Все эти остаточные ненулевые напряжения по постоянке, а так же внешние помехи и шум меняются от сопротивления нагрузки.
По переменному напряжению питание "сидит" на земле и только поэтому сигнал попадает на землю через выходное сопротивление, цепь ООС и нагрузку. И ввиду малости ...

Leoniv писал(а): Вс авг 23, 2026 11:37 pm если в розетку включить чайник, то большая часть тока потечет по нему, а настолькой лампе меньше достанется.

А так и было бы, если напряжение в розетке не было стабилизированным

Ну как не меняет? Если он более чем на порядок меньше входного сопротивления последующего каскада, то большая часть тока потечет через него.

ну, как только моделирование стало доступным - сперва его, а потом паяльник.
никак не наоборот
и увижу я там ровно то, о чем Вам вторую страницу пишу

Я уже понял, что мы не скоро увидим новый Баллфингер))))))
Потому что пока нет понимания, что реальная конструкция довольно сильно отличается от ...

Вас там не ноль на выходе?

Нет, конечно. При двухполярном питании, скажем в 22В на плечо, несколько сотен мВ имеем. Для борьбы используют схемы смещения, подавая на противоположные по знаку входы (или на специальные выводы) постоянное напряжение для компенсации этого смещения. Есть микросхемы с ...

eddddy писал(а): Вс авг 23, 2026 7:11 pm АЧХ на 14 кГц - такая-то (в дБ)", с

Выше, фото, выше....

Постоянный или переменный ток с выхода ОУ через нагрузку течет на землю.

Имеется в виду что на землю попадает только через их последовательное соединение.


Вообще-то, речь шла про импеданс головки. А щелевые потери - это про АЧХ воспроизведения

Мы говорили об АЧХ головки в целом. На ...

точки зрения прохождения тока - он протекает от источника эдс (пусть энергии), через нагрузку

От источника эдс протекает переменная составляющая или звуковой сигнал, через нагрузку и выходное сопоотивление и обратно, а постоянная составляющая - с источника питания через нагрузку и выходное, но ...

Касаемо R6 и R8 повторюсь, они не обязательны, на АЧХ не влияют, но я ставлю их для того, чтобы меньше постоянного тока текло через вход последующего каскада, со всеми вытекающими последствиями.

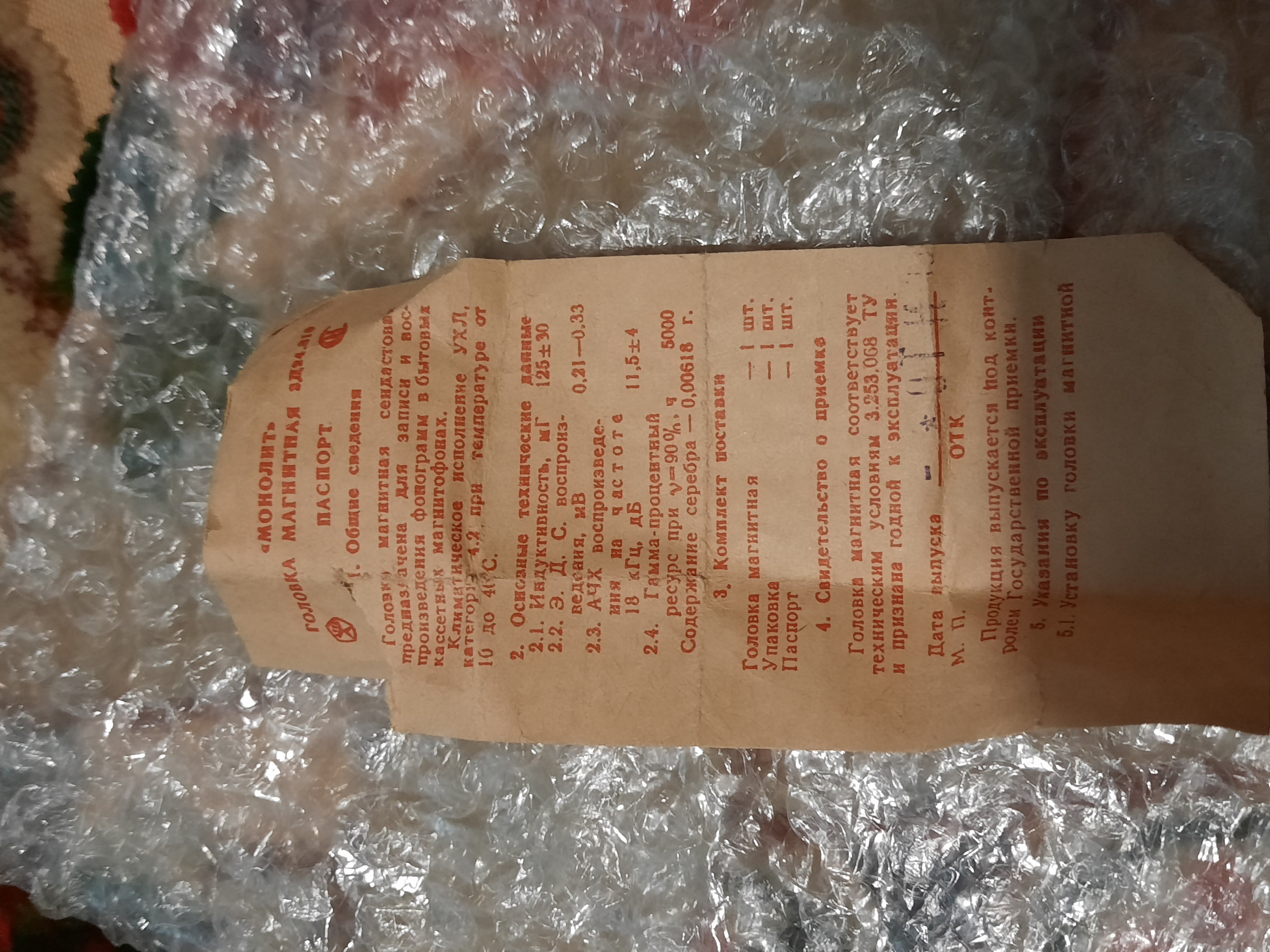

eddddy писал(а): Вс авг 23, 2026 6:27 pm попробую поискать паспорта и найти там такие строчки

А чего искать...


Скажите, как Вы магнитофон пооектировать сообрались с такими сомнениями...
Про учебники тоже уже было, см.несколько страниц назад - Вы их неправильно трактуете...

кружочек - источник эдс

Источник энергии. Не обязательно эдс.
С точки зрения прохождения тока влияет то что, постоянный ток с питания протекает не через источник энергии, а только через выходное сопротивление и нагрузку.


а, все таки параллельное?

Не все-таки, читайте внимательно: через ...

/pict/2026/08/23/20260823_182619_30b23437.jpg
покажите кусок схемы, любой, где Вы видели подобное.

Я думаю, с этим Вы справитесь сами.

А вот выходное сопротивление предыдущего каскада в общем случае включено всегда последовательно с сопротивлением нагрузки, которое в свою очередь включего ...

По какой причине?

Уже по другой - щелевые потери.


Как они могут повлиять на шумовое напряжение?

По постоянному току. Он будет течь через резистор нагрузки и ООС, если на его пути не окажется емкостей. Если ООС высокоомная - то только через резистор нагрузки.

Обычно я предпочитаю вообще ...

Так график этой функции возле нуля f как раз и будет горизонтальным, на уровне

Да, но 160Гц в 10 раз меньше 1,6кГц и в 100раз меньше 16кГц. Поэтому этот "крючок" можно не учитывать. Сверху после 14к примерно тоже будет "крючок" и гораздо протяжительнее, вот он важнее. Поэтому в паспорте на ...

до частоты среза - горизонтальная линия

Oт нуля. Диагональ. Вверх под углом 6дБ/окт. Х=2пfL+R. Низкими частотами млжно пренебречь.
Для компенсации ее в УВ применен интегратор.

включено параллельно выходному сопротивлению

Последовательно с источником сигнала в общем случае. Если источник ...

имеющий преимущественно индуктивный характер" ?

Да. Только индуктивный он во всем диапазоне. АЧХ - диагональ.

смысл указывать 743, 745... (в модели на картинке)

Это для примера. Я использую другие ОУ.

параллелите выходное сопротивление
Выходное сопротивление ОУ - включено последовательно ...

него есть свой
В его институте, где располагается их фирма, есть, конечно. А что у него дома есть - не знаю...
Но схемы Накамичи он анализировал еще в 80х гг, статья даже есть в Радио....
Впрочем, наличие Накамичи не отменяет использование симуляторов.


LT1115, в разы получше будет изжеванного ...

инструмент, бездушный и беспощадный.

Да. только в отличие от логарифмической линейки он может хорошо нафантазировать, если не учтешь что-нибудь и настройки в софте неправильные поставишь)))))
Потом все равно "дотачивать" на стенде....

Сам пользую Спайс, хотя Сухов топит за Микрокап...

/pict ...

eddddy писал(а): Ср авг 19, 2026 10:08 am гадская физика и емкости не дает на нуле Гц работать, вот зараза какая

Вот, вот. В симуляторе все хорошо, на практике - ж..а

Холодильник с баяном и искажениями аудиофилу точно не страшен)))))).

eddddy писал(а): Ср авг 19, 2026 7:36 am куда там Вашему звуковому

Звуковой от нуля)))))) Если кондюк не поставить)))))
Вот, вот... сотня Генри.

eddddy писал(а): Вт авг 18, 2026 6:16 pm трансформатор должен пропускать всю эту полосу, не заваливая фронты.

Ну если красиво передать форму, то да, должен быть широкополосным от частоты, обратной периоду, до частоты, обратной времени нарастания фронта (т.е до МГц).

раз импульсная техника - полоса должна быть ого-го!

:yanemogu: Звуковой транс должен обеспечивать широченную полосу при 0,00... искажений во всем диапазоне его напряжений, а при прямоугольнике генерится бесконечная куча паразитов, как в линию и в эфир! При этом реальная частота полезной работы ...

Именно с Гейт драйверами дела не имел, но предполагаю, что это из импульсных преобразователей. Да, они работают на высокой частоте, но на какой то одной (!) - как узкополосный ПФ в радиочастотной технике. Не в широком диапазоне частот от нуля и до ультразвука...

По поводу бошек, скорее всего ...

eddddy писал(а): Пн авг 17, 2026 7:04 pm думаю, звуковой не сложнее будет,

Вы не думайте, а сделайте.
Впрочем ничего невозможного действительно нет. Но если говорить о ламповых схемах, то я сторонник бестрансформаторных и это не просто так)))))))


Кстати, на Вашем фото с экранами - как раз головки Боген)))

eddddy писал(а): Пн авг 17, 2026 5:58 am в какой полосе, с какими потерями, с какой АЧХ - вопрос конструкционный)

Вот и я об этом.;)
Если надо передать очень качественно и без потерь в широкой полосе - придется попотеть.
