Blackbird, БОЛЬШОЕ СПАСИБО за голову!

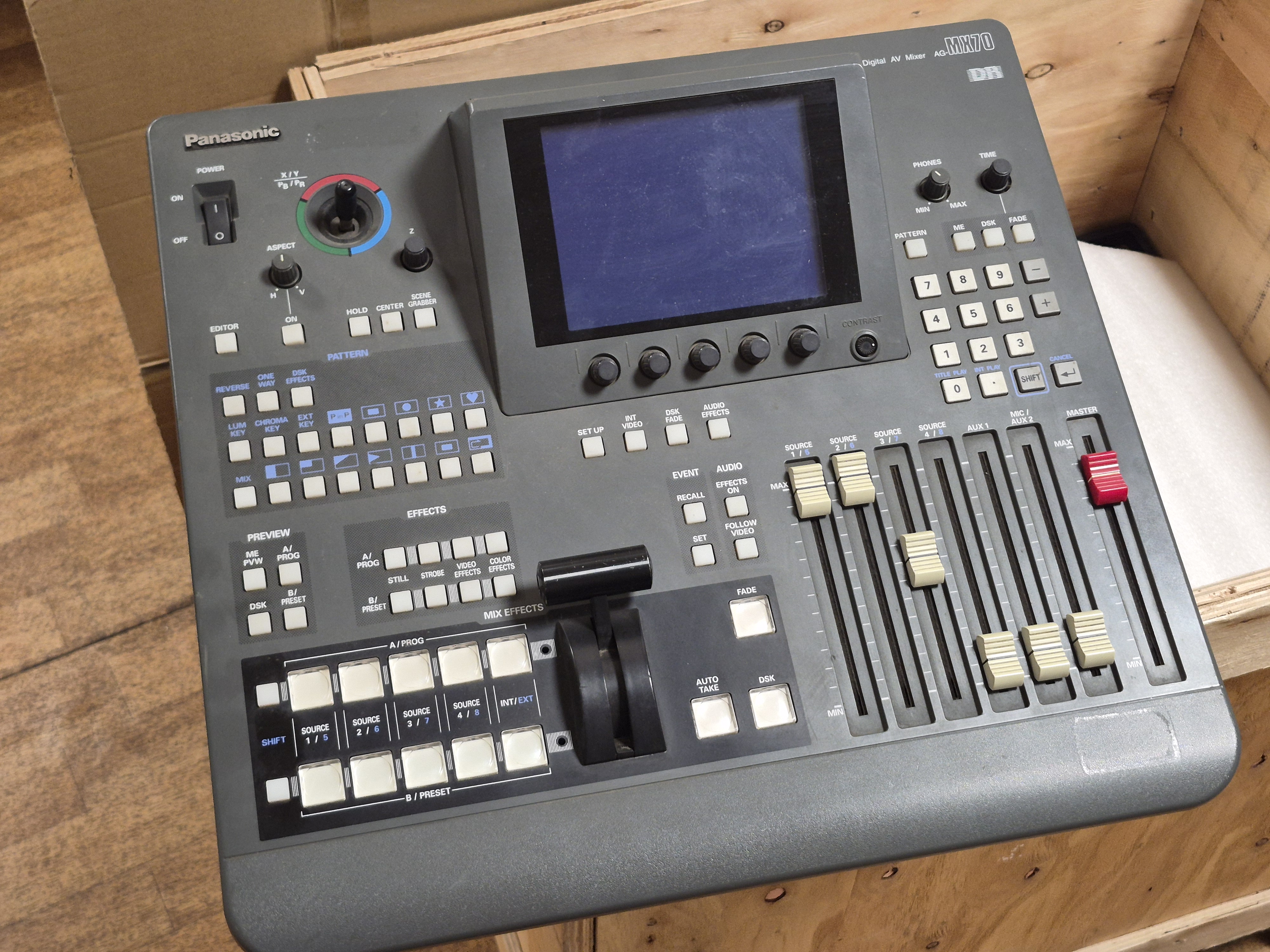

Немного не по теме коллекции, видеомикшер Panasonic MX-70:

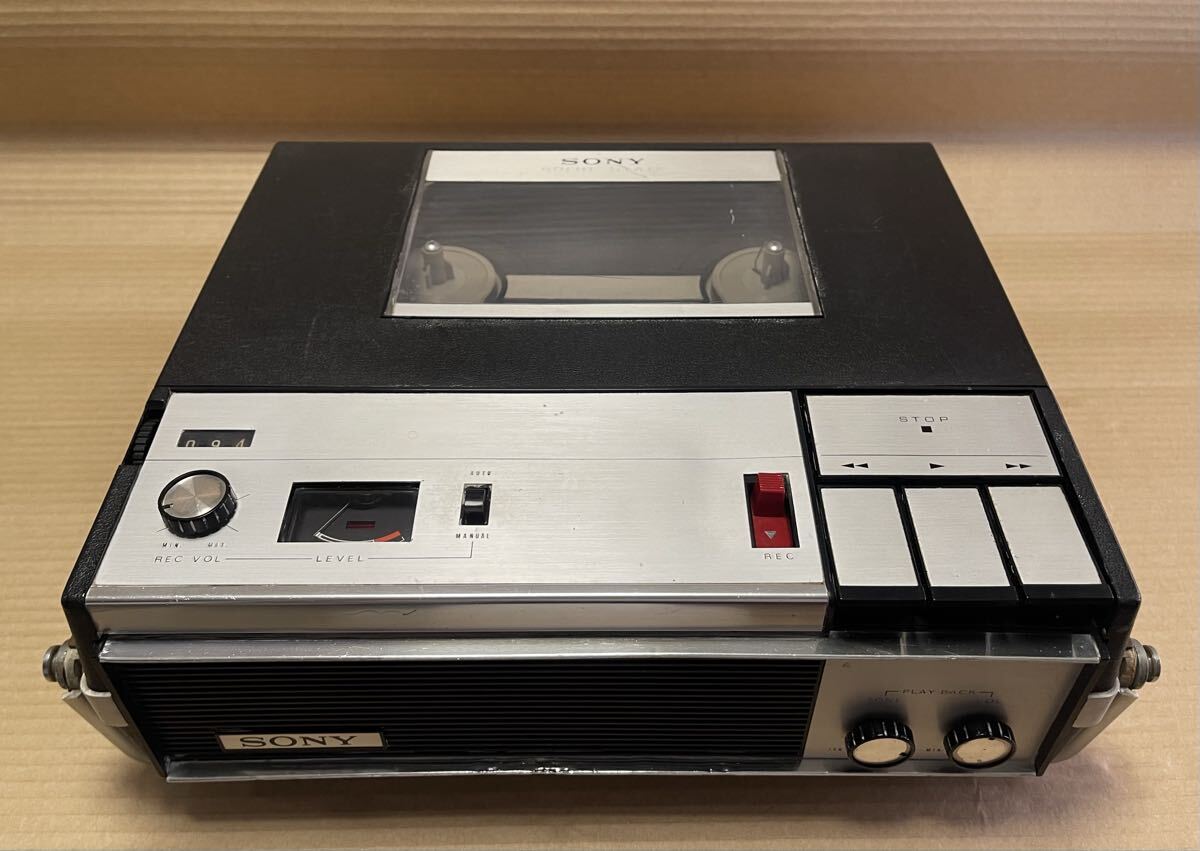

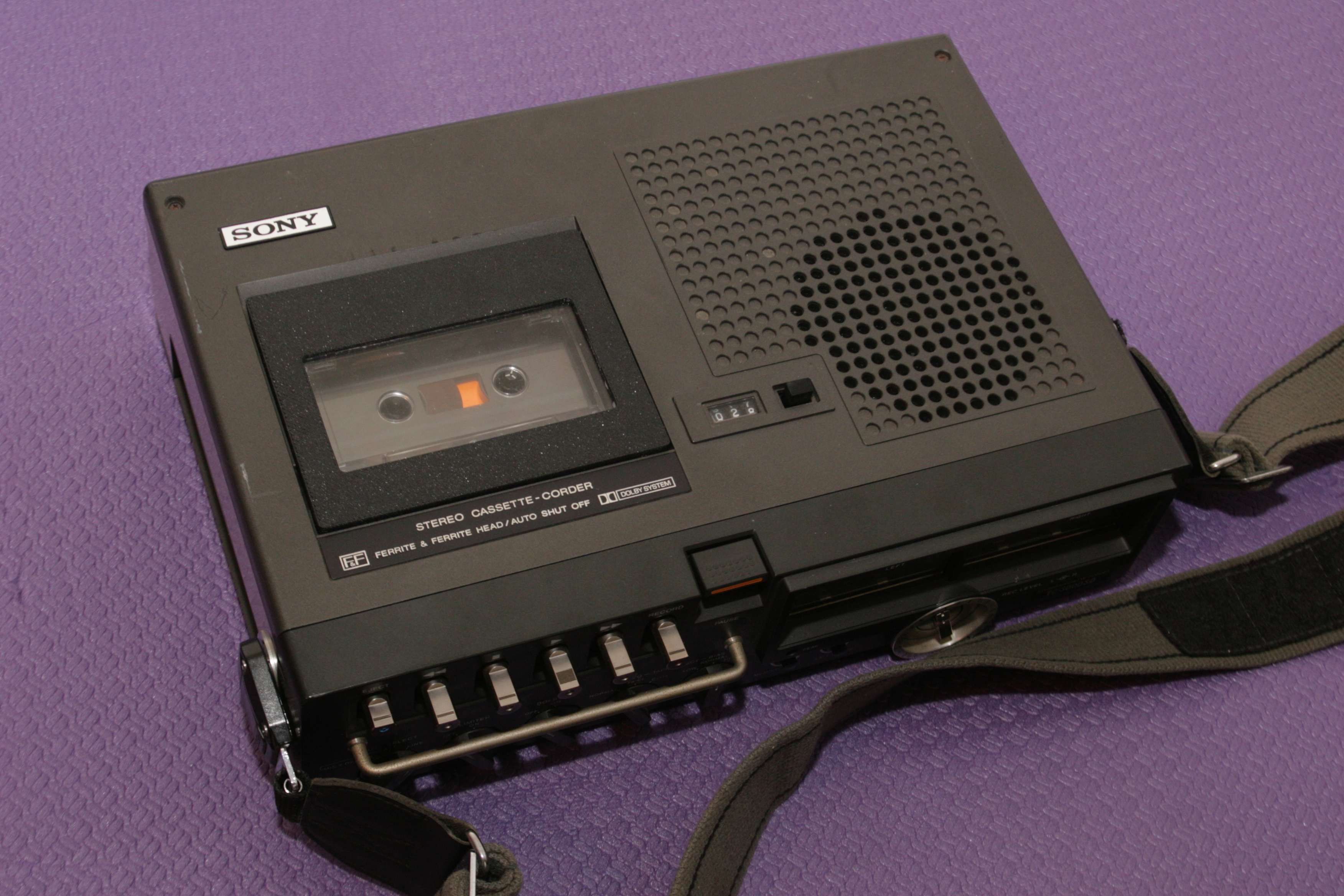

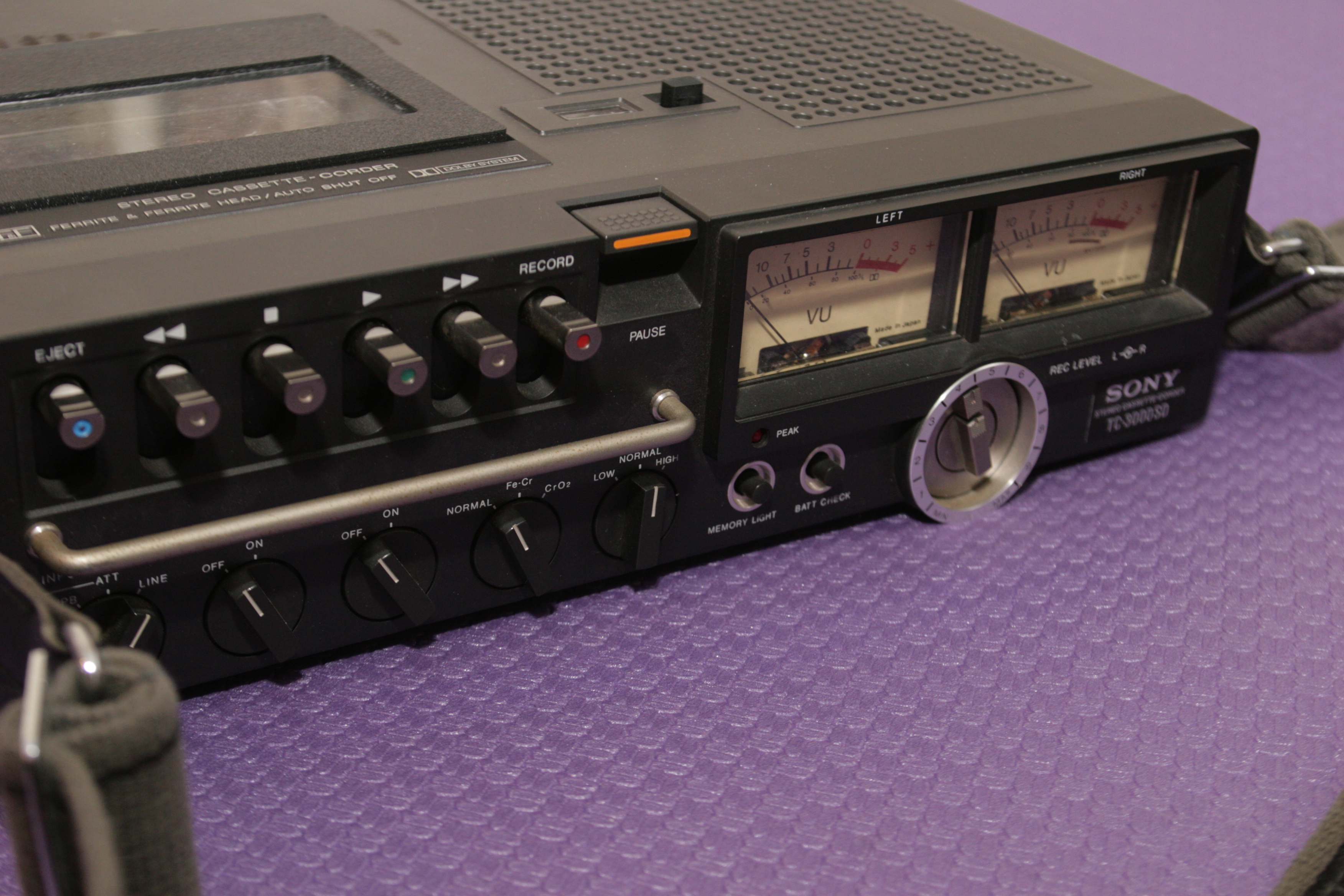

Ещё один Sony PT4:

В коллекции такой уже есть, но этот в несколько лучшем состоянии.

e2-e4, не в ближайшее время - аппарат упакован и уложен на стеллаж.

Uher report 4200:

В коллекции такой уже есть, но Ухеров много не бывает. :-)

AlexSU , приятель в таких случаях делает на часы отдельный блок питания, благо часы жрут липестричество довольно скромно. Кварцевый генератор с делителем до 60 Гц, УМ на TDAхе, и маленький трансик 220-12 в обратном включении.
Есть и более простой способ - берётся автомобильный инвертор с Озона на ...

Blackbird, я зафигачил в кинематику механизм вертикального перемещения универсальной головы при реверсе.

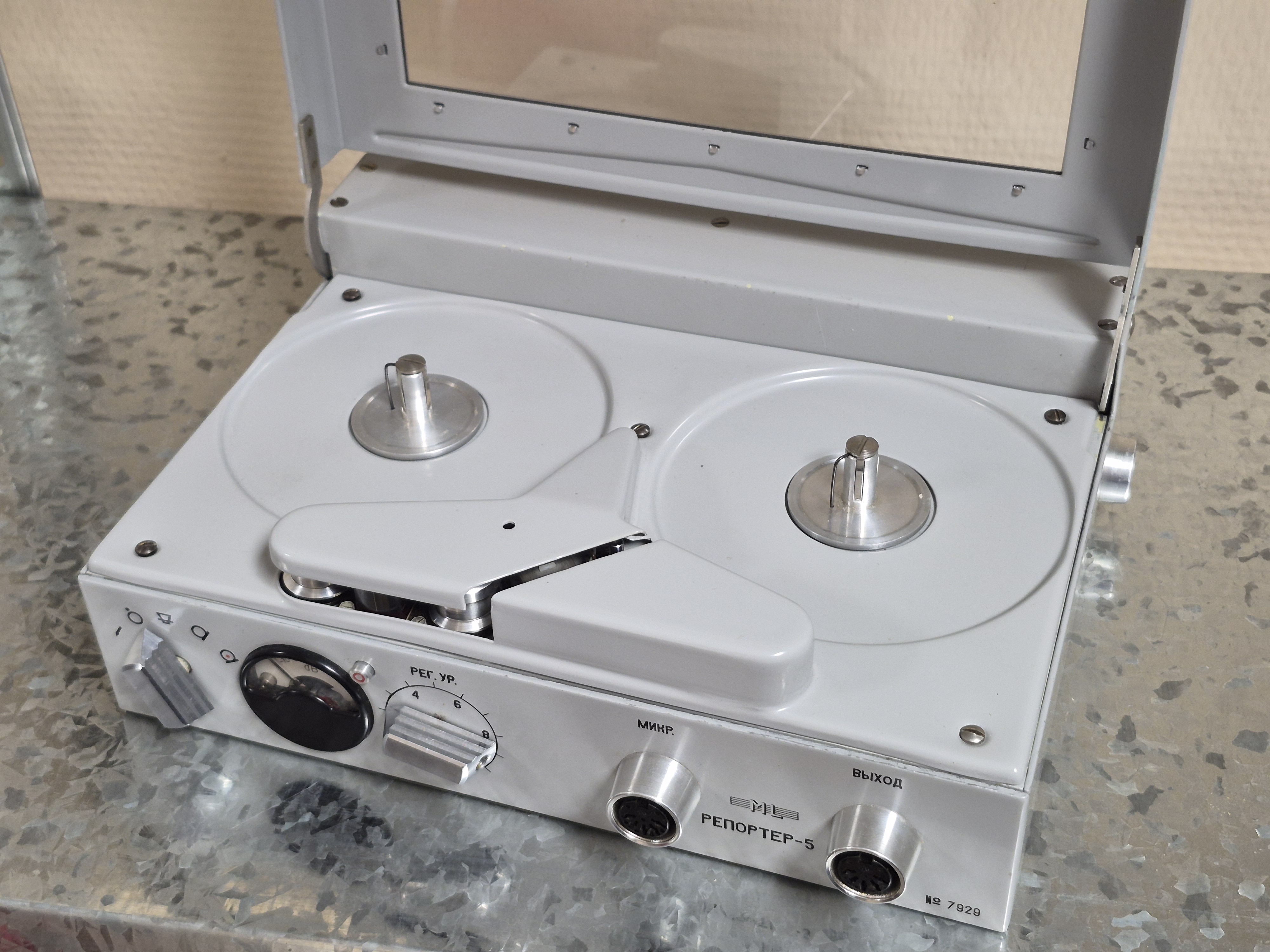

Filipp , не, по этой теме у меня уже собрано почти всё портативное, что когда-либо выпускалось на 1/4 и 1/2 дюйма, и экзотические кассетные видеоформаты тоже почти все уже есть в коллекции, так что новых поступлений не ожидается. Если только подвернётся что-то портативное формата C, но оно ...

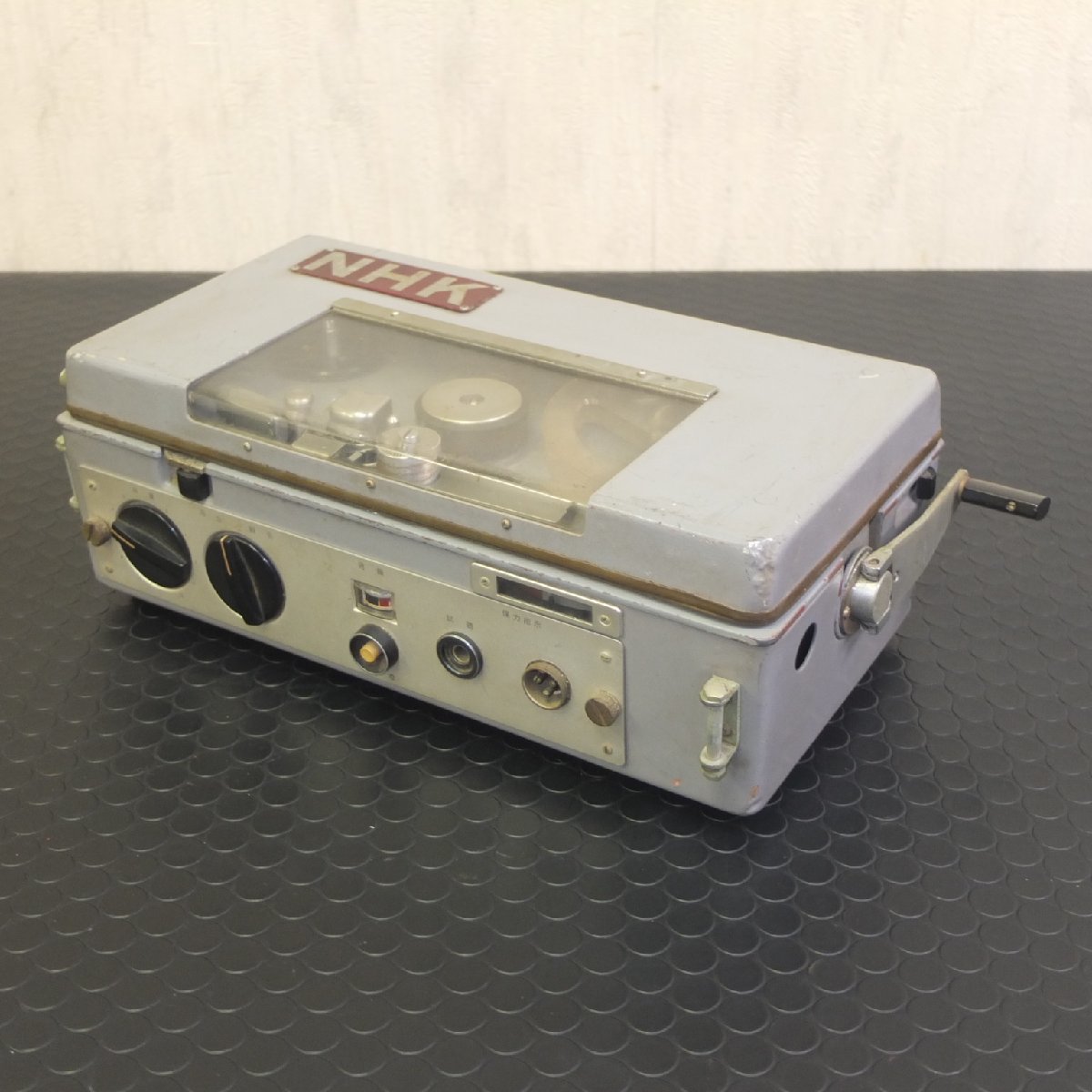

Filipp, спасибо! :-) Интересное едет, едет. :-)

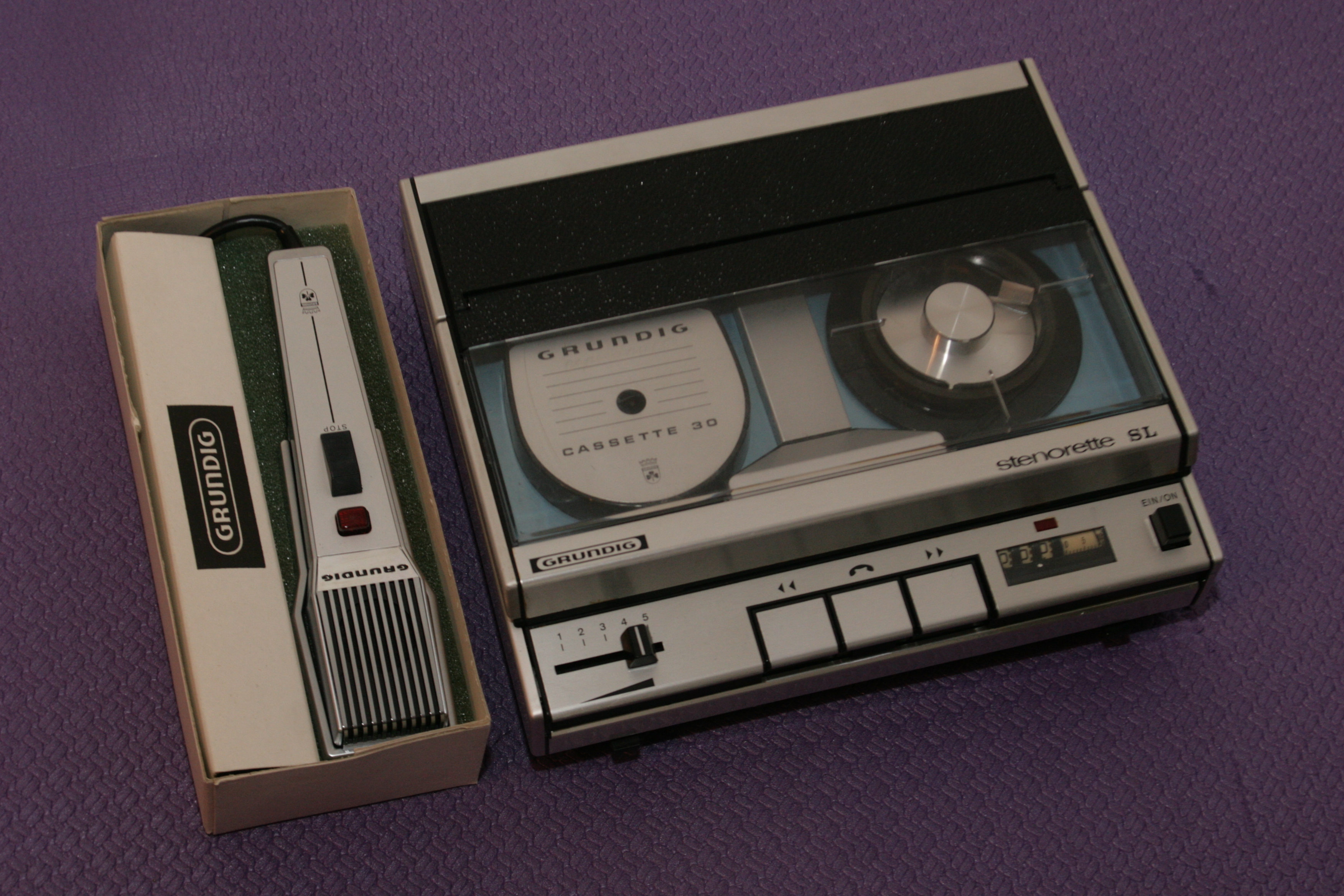

Диктофон Grundig Stenorette SL:

Сделал кнопку записи, установил головки:

И микрики переключения режимов:

С механикой закончил, перехожу к проектированию электронной части.

FRGEORG, большое спасибо! Ответил в личку.

Поставил моторы, пассики, дособрал протяг:

Подал на моторы питание с лабораторника, всё крутится нормально. Дальше буду ставить на штатные места головки и микрики переключения режимов работы.

Полку портативных микшеров прибыло. Нагровский микшер BMT-3:

апрел16, да всё у него норм. :-)

bl-bl-bl, по итогу всё равно почти все детали будут из пластика. Из металла будут тонвалы, верхняя и нижняя плата блока головок и держатели головок. Делали же китайцы цельнопластмассовые кассетники в 90е, и ничего. :-)))

/pict/2026/04/11/20260411_214849_8307c202.jpg
/pict/2026/04/11/20260411_214915_29c3a411.jpg

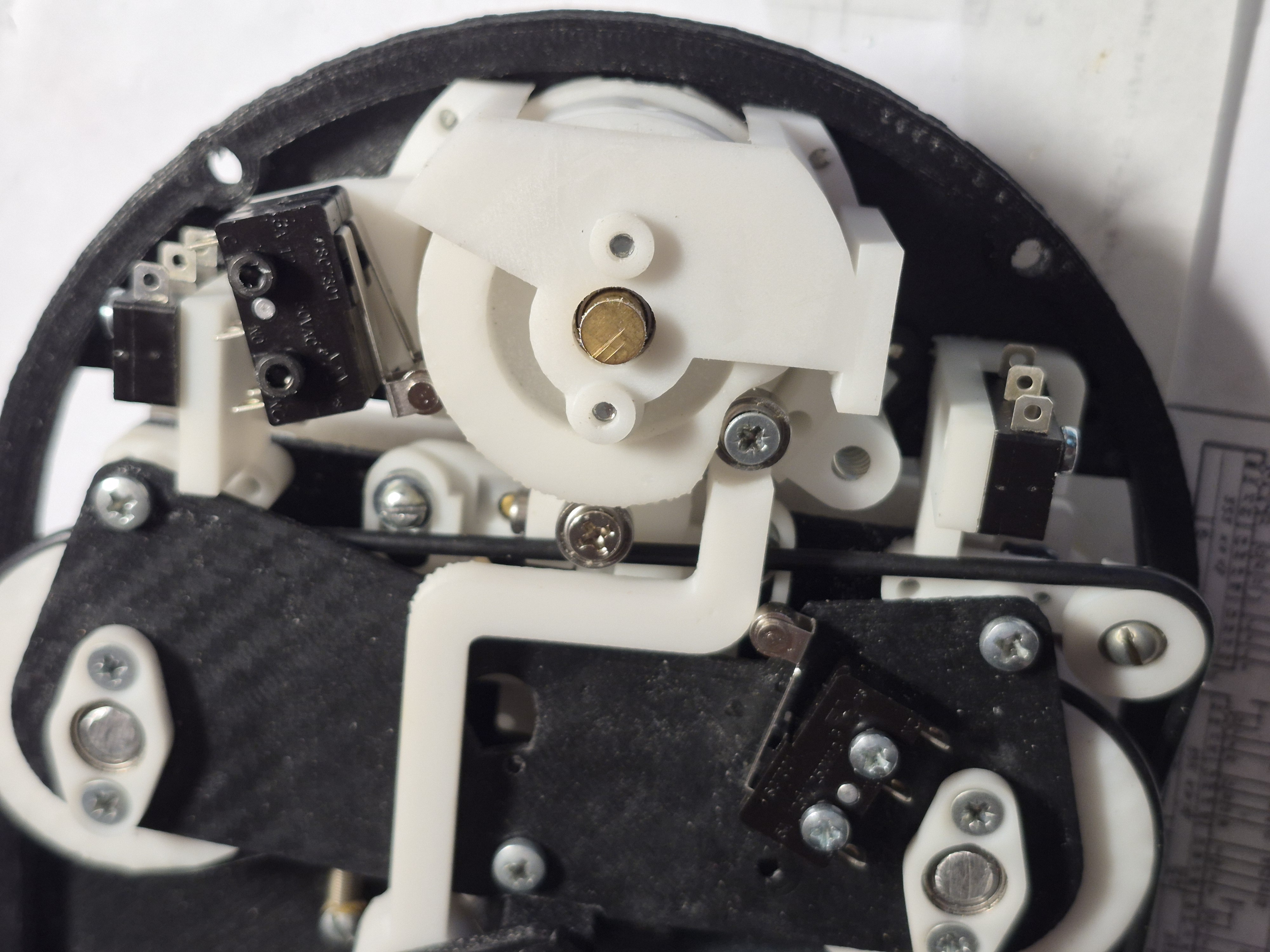

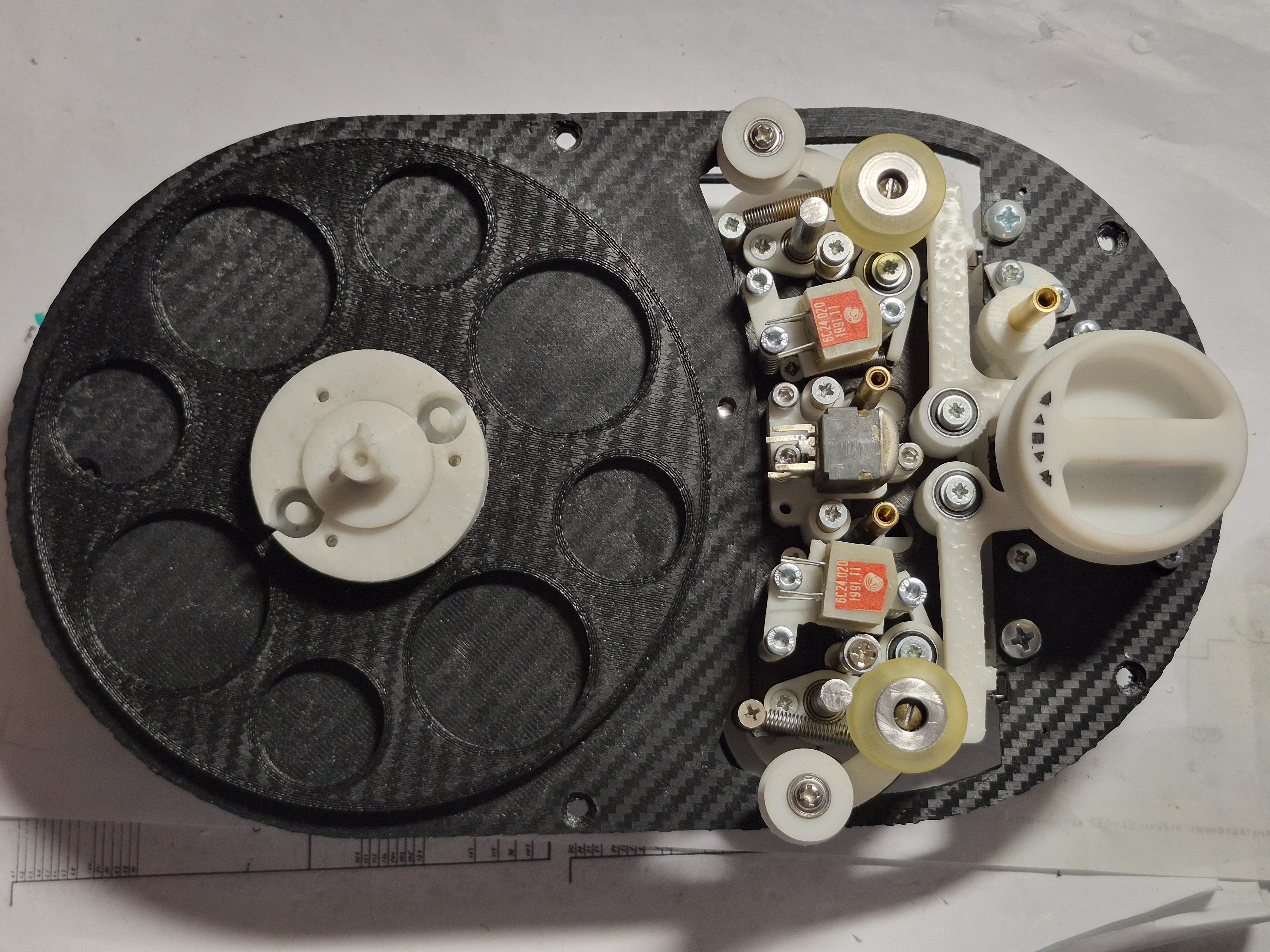

Собрал переключатель режимов, после исправления нескольких ошибок всё щёлк-щёлк. Тормоз тормозит, лента отводится, держатель универсальной головки смещается вверх-вниз, прижимные ролики подводятся ...

Ewgen227, 20-й Solid Works.

Поставил макеты тонвалов, так же примерил рычаг прижимного ролика и механизм вертикального перемещения головки:
/pict/2026/04/11/20260411_131103_95e84d94.jpg
Прижимные ролики будут от Ритма-репортёра.
По итогам макетирования пришлось немного доработать механизм отвода ленты при перемотке и ...

Blackbird, блок головок наклонён на 6 градусов. :-))

FRGEORG , лежат несколько универсальных головок от каких-то второклашек, применю одну из них. Сначала думал, как в предыдущем проекте, использовать голову от восьмитрекового магнитофона, благо в запасах есть пара голов Нортроникс. Тогда не пришлось бы воротить механизм вертикального смещения головы ...

Blackbird, под 18шки в хозяйстве имеются аппараты. :-)))
admin, kent300, спасибо, коллеги!

kaka, спасибо!
Места под схему вроде достаточно.

bl-bl-bl, нет, закрытого тракта нет. Один тонвал на рабочий ход, второй на реверс. Из трёх голов две стирающие, посередине универсальная.

Долго подбирался к этому проекту, наконец, идея дозрела до воплощения пока в пластмассе.
3Д-модель ЛПМ:
/pict/2026/04/09/Reel_item_c6eedc6b.jpg
Обратная сторона ЛПМ:
/pict/2026/04/09/Reel_item2_510555ee.jpg
Предполагаемый внешний вид в корпусе:
/pict/2026/04/09/Full_assemble_ecbc88f9.jpg ...
